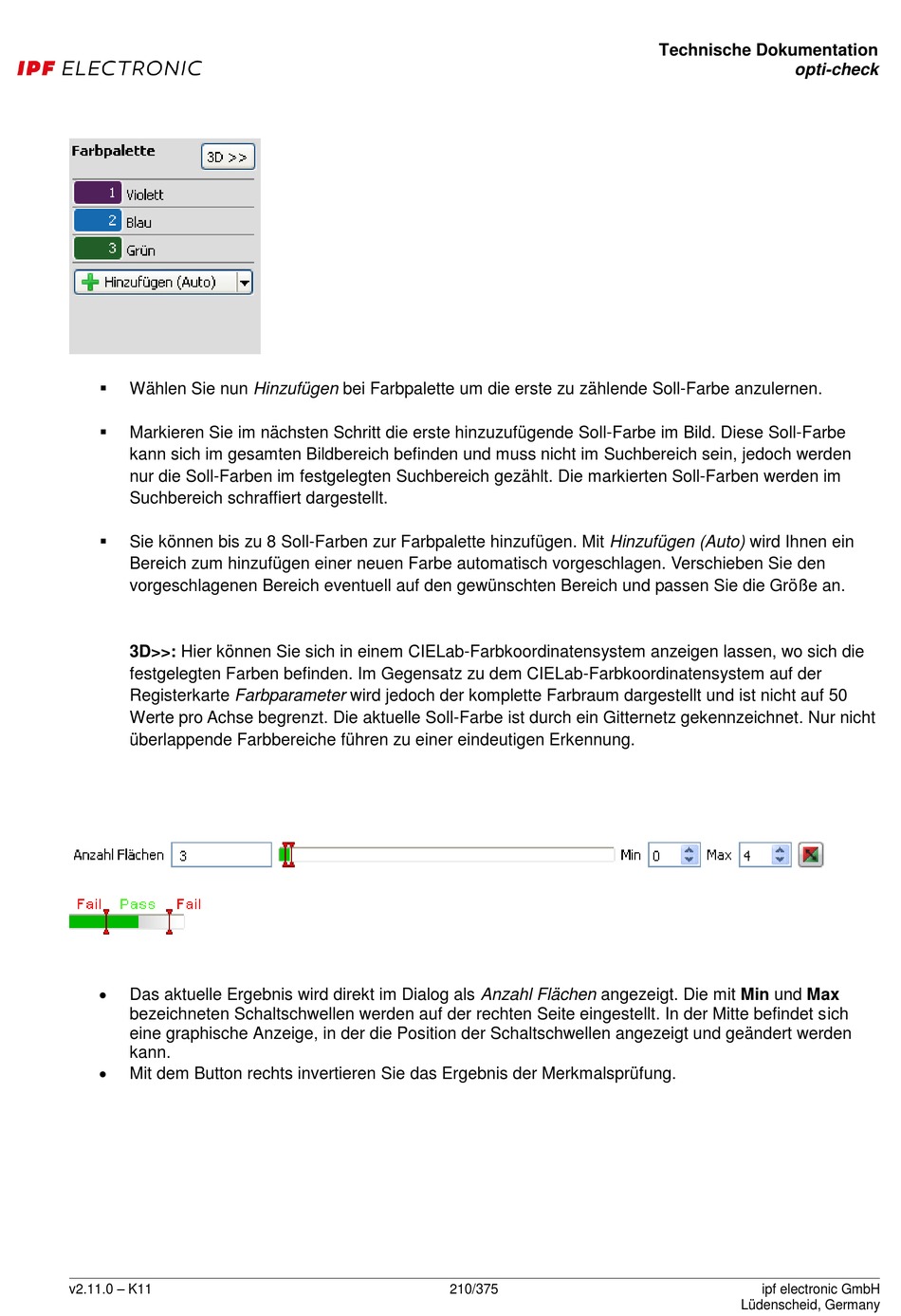

Wählen Sie nun Hinzufügen bei Farbpalette um die erste zu zählende Soll-Farbe anzulernen.

Markieren Sie im nächsten Schritt die erste hinzuzufügende Soll-Farbe im Bild. Diese Soll-Farbe
kann sich im gesamten Bildbereich befinden und muss nicht im Suchbereich sein, jedoch werden
nur die Soll-Farben im festgelegten Suchbereich gezählt. Die markierten Soll-Farben werden im
Suchbereich schraffiert dargestellt.

Sie können bis zu 8 Soll-Farben zur Farbpalette hinzufügen. Mit Hinzufügen (Auto) wird Ihnen ein
Bereich zum hinzufügen einer neuen Farbe automatisch vorgeschlagen. Verschieben Sie den
vorgeschlagenen Bereich eventuell auf den gewünschten Bereich und passen Sie die Größe an.
3D>>: Hier können Sie sich in einem CIELab-Farbkoordinatensystem anzeigen lassen, wo sich die
festgelegten Farben befinden. Im Gegensatz zu dem CIELab-Farbkoordinatensystem auf der
Registerkarte Farbparameter wird jedoch der komplette Farbraum dargestellt und ist nicht auf 50
Werte pro Achse begrenzt. Die aktuelle Soll-Farbe ist durch ein Gitternetz gekennzeichnet. Nur nicht
überlappende Farbbereiche führen zu einer eindeutigen Erkennung.

Das aktuelle Ergebnis wird direkt im Dialog als Anzahl Flächen angezeigt. Die mit Min und Max
bezeichneten Schaltschwellen werden auf der rechten Seite eingestellt. In der Mitte befindet sich
eine graphische Anzeige, in der die Position der Schaltschwellen angezeigt und geändert werden
kann.

Mit dem Button rechts invertieren Sie das Ergebnis der Merkmalsprüfung.
