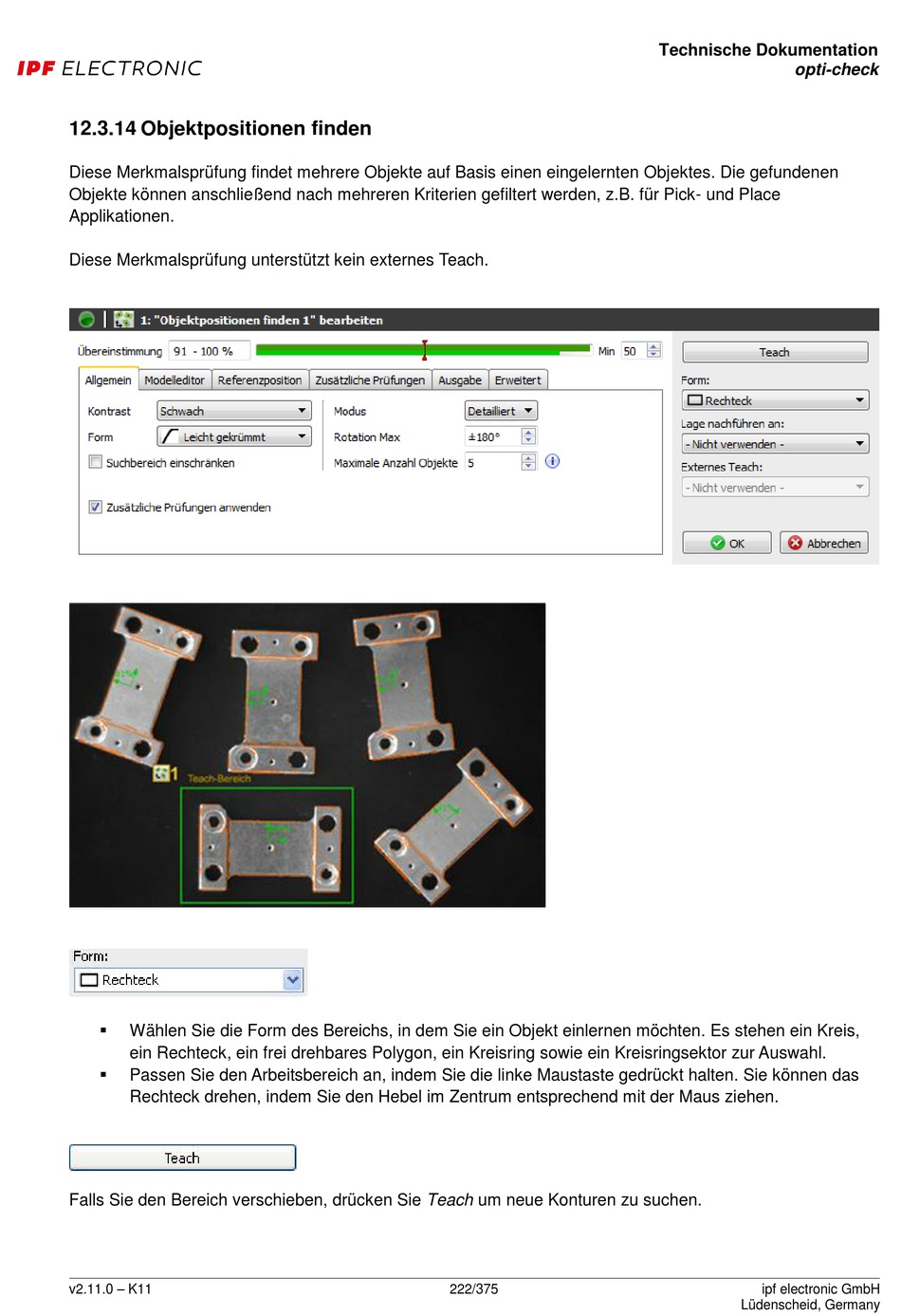

12.3.14 Objektpositionen finden

Diese Merkmalsprüfung findet mehrere Objekte auf Basis einen eingelernten Objektes. Die gefundenen
Objekte können anschließend nach mehreren Kriterien gefiltert werden, z.B. für Pick- und Place
Applikationen.
Diese Merkmalsprüfung unterstützt kein externes Teach.

Wählen Sie die Form des Bereichs, in dem Sie ein Objekt einlernen möchten. Es stehen ein Kreis,
ein Rechteck, ein frei drehbares Polygon, ein Kreisring sowie ein Kreisringsektor zur Auswahl.

Passen Sie den Arbeitsbereich an, indem Sie die linke Maustaste gedrückt halten. Sie können das
Rechteck drehen, indem Sie den Hebel im Zentrum entsprechend mit der Maus ziehen.
Falls Sie den Bereich verschieben, drücken Sie Teach um neue Konturen zu suchen.
