18.10 Anschlusskabel M12 / 12-polig

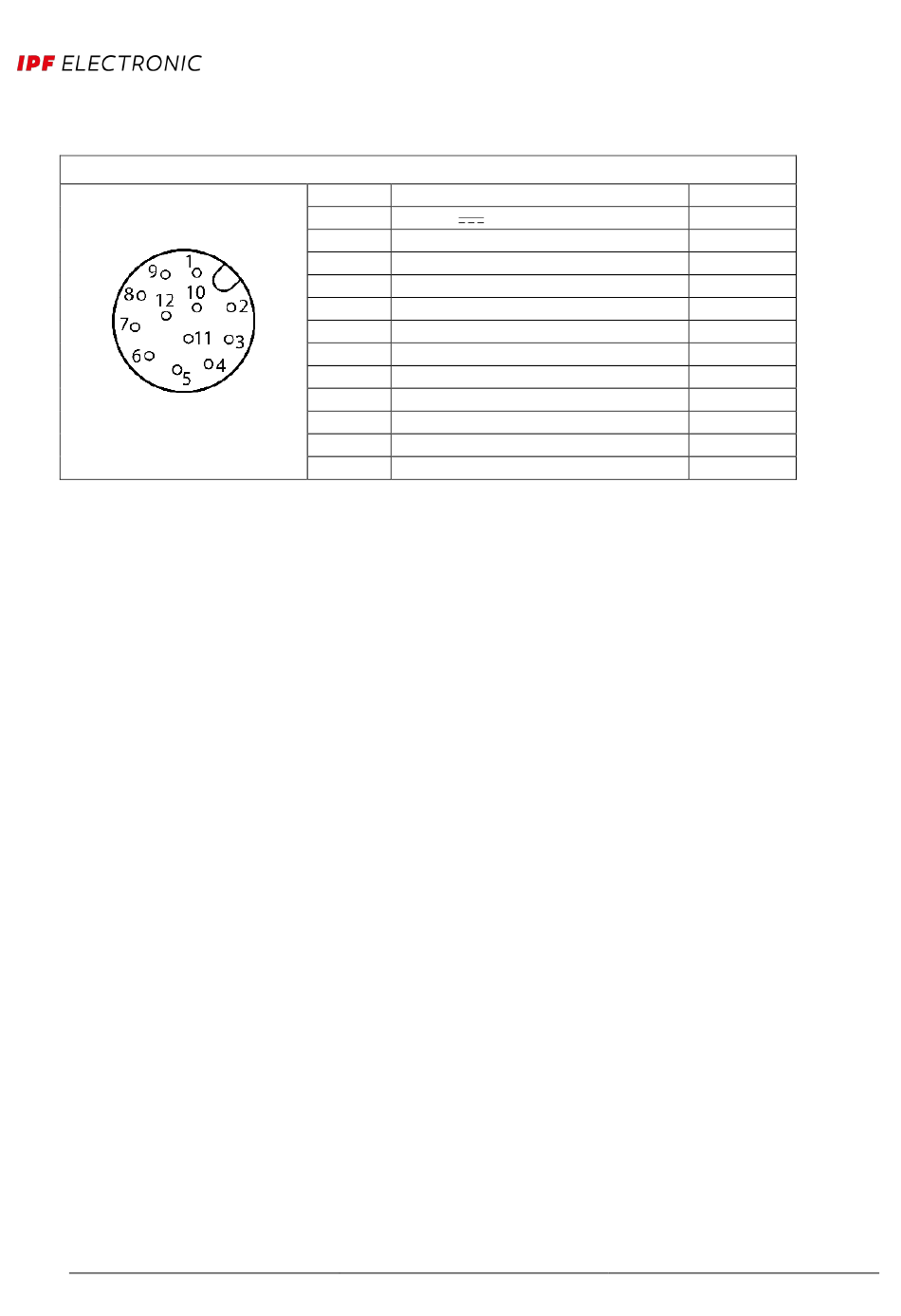

Pinbelegung des Anschlusskabels (M12)
v2.11.0 – K11
Pin Bezeichnung
1 Power ( 24 V ± 25 %)
2 Ground
3 IN1 (Trigger)
4 OUT 1 (PTC gesichert)
5 IN 2
6 OUT 2 (PTC gesichert)
7 OUT 3 (PTC gesichert)
8 IN 3
9 OUT 4 / RS 485+ (PTC gesichert)
10 IN 4
11 IN 5
12 OUT 5 / RS 485- (PTC gesichert)
374/375
Technische Dokumentation
opti-check
Farbcode
braun
blau
weiß
grün
rosa
gelb
schwarz
grau
rot
violett
grau-rosa
rot-blau
