ipf electronic opti-check Technische Dokumentation Seite 313

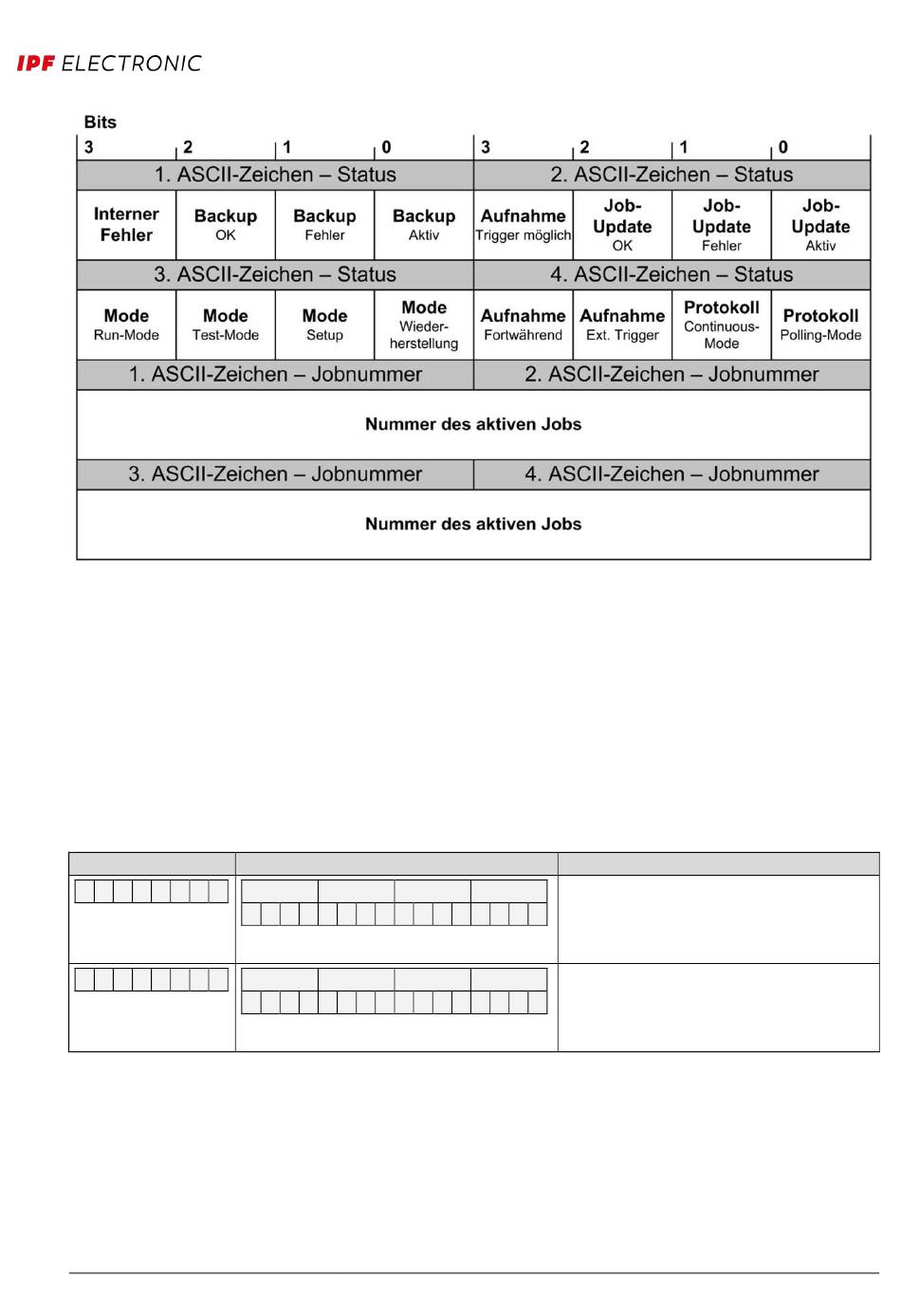

Während ein Job über die Prozessschnittstelle übertragen wird, kann der aktuelle Zustand dieser Aktion von
der SPS abgefragt werden. Für die Zeit der Datenübertragung ist das entsprechende Bit „Job-Update Aktiv"
gesetzt. Dieses Bit bleibt solange erhalten, bis der Job vollständig empfangen und gespeichert wurde oder
ein Fehler aufgetreten ist. Anschließend kann der Erfolg der Aktion an den entsprechenden Bits
„Job-Update – OK" bzw. „Job-Update – Fehler" ausgewertet werden. Diese Flags bleiben bis zur nächsten
Übertragung von Jobs erhalten.
Ist der Sensor im Modus Aktiviert, so wird die aktuelle Jobnummer im Telegramm eingetragen. In allen
anderen Betriebsmodi wird hier 0000 eingetragen.
Hier zwei Beispiele für mögliche Zustände des Gerätes:
Zeichenkette
0 0 8 5 0 0 1 A
0 0 2 9 0 0 0 0
v2.11.0 – K11
Bedeutung
0 0
0 0 0 0 0 0 0 0 1 0 0 0 0 1 0 1
0 0
0 0 0 0 0 0 0 0 0 0 1 0 1 0 0 1
Aktuelle Prüfung Modus: Aktiviert
8 5
Aufnahme: Externer Trigger
Protokoll: Polling Mode
Aktiver Job: 26 (Hex: 1A)
Aktuelle Prüfung Modus: Parametrieren
2 9
Aufnahme: Fortwährend
Protokoll: Polling Mode
Aktiver Job: -
