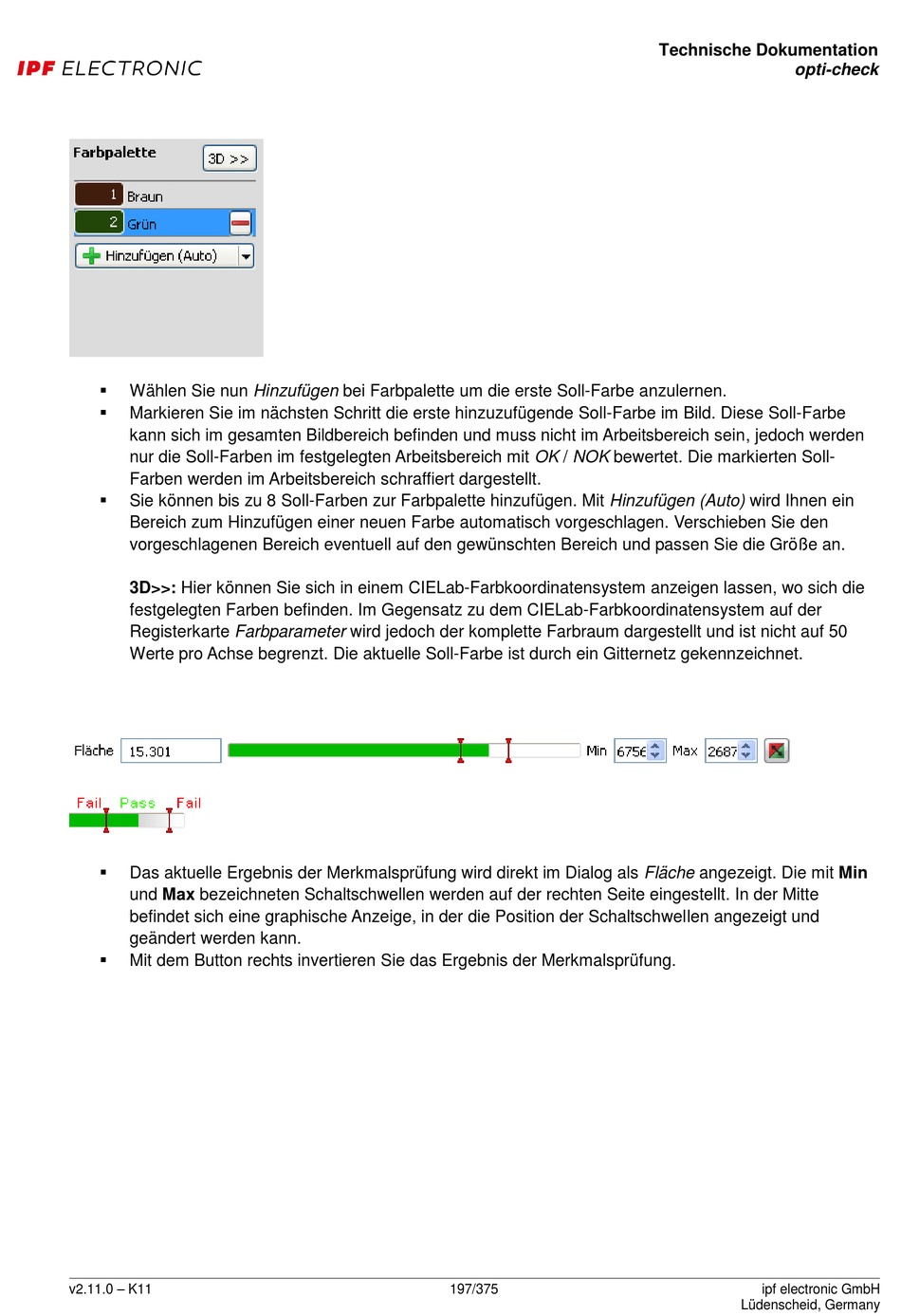

Wählen Sie nun Hinzufügen bei Farbpalette um die erste Soll-Farbe anzulernen.

Markieren Sie im nächsten Schritt die erste hinzuzufügende Soll-Farbe im Bild. Diese Soll-Farbe
kann sich im gesamten Bildbereich befinden und muss nicht im Arbeitsbereich sein, jedoch werden
nur die Soll-Farben im festgelegten Arbeitsbereich mit OK / NOK bewertet. Die markierten Soll-
Farben werden im Arbeitsbereich schraffiert dargestellt.

Sie können bis zu 8 Soll-Farben zur Farbpalette hinzufügen. Mit Hinzufügen (Auto) wird Ihnen ein
Bereich zum Hinzufügen einer neuen Farbe automatisch vorgeschlagen. Verschieben Sie den
vorgeschlagenen Bereich eventuell auf den gewünschten Bereich und passen Sie die Größe an.
3D>>: Hier können Sie sich in einem CIELab-Farbkoordinatensystem anzeigen lassen, wo sich die
festgelegten Farben befinden. Im Gegensatz zu dem CIELab-Farbkoordinatensystem auf der
Registerkarte Farbparameter wird jedoch der komplette Farbraum dargestellt und ist nicht auf 50
Werte pro Achse begrenzt. Die aktuelle Soll-Farbe ist durch ein Gitternetz gekennzeichnet.

Das aktuelle Ergebnis der Merkmalsprüfung wird direkt im Dialog als Fläche angezeigt. Die mit Min
und Max bezeichneten Schaltschwellen werden auf der rechten Seite eingestellt. In der Mitte
befindet sich eine graphische Anzeige, in der die Position der Schaltschwellen angezeigt und
geändert werden kann.

Mit dem Button rechts invertieren Sie das Ergebnis der Merkmalsprüfung.
