6.10 LED-Panel (geräteabhängig)

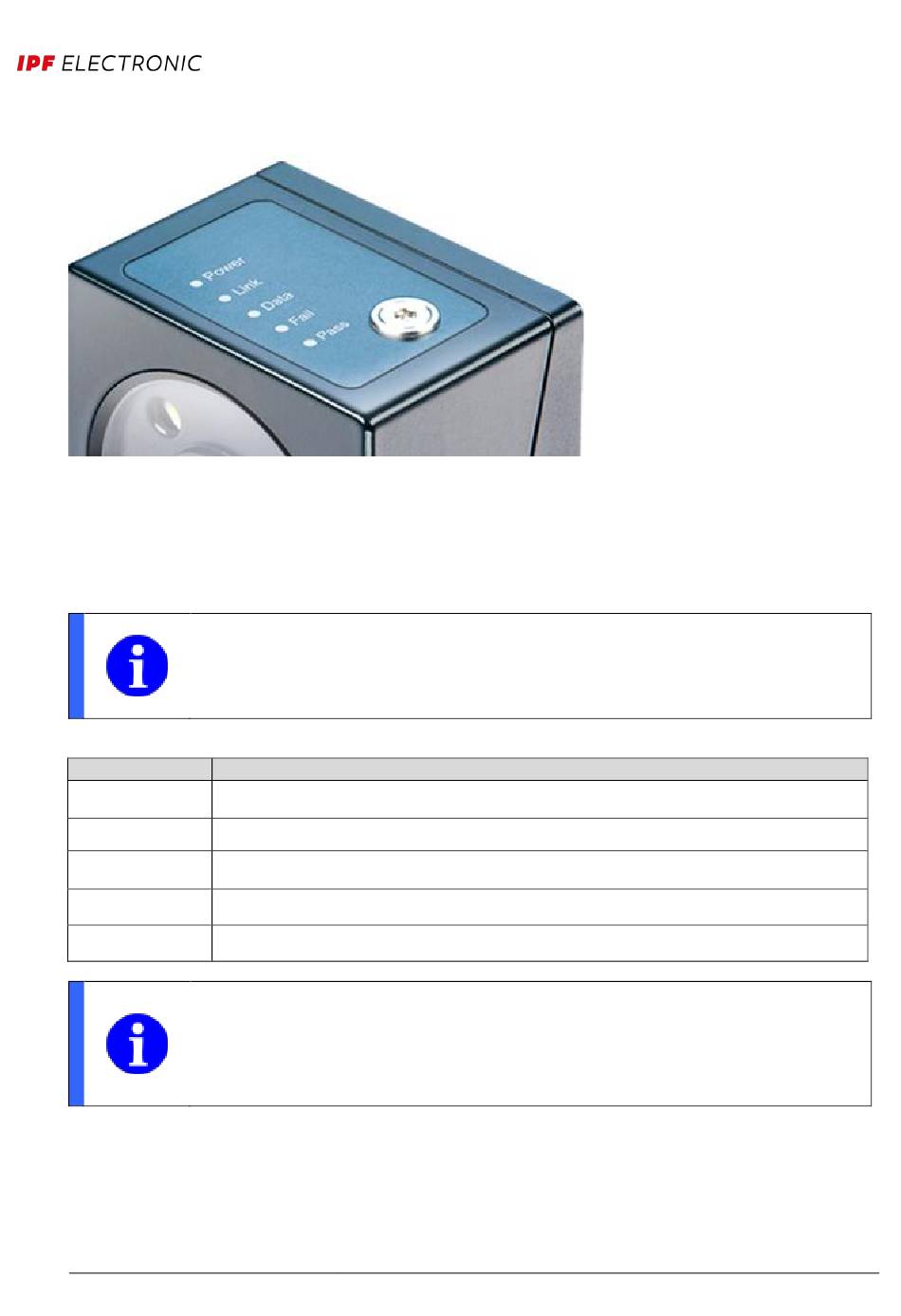

Am Vision Sensor befindet sich eine Schraube und 5 LEDs zur Anzeige verschiedener Zustände.
Bildschärfeeinstellungsschraube: dient zur Einstellung der Bildschärfe.
HINWEIS
Bei Geräten mit wechselbarem Objektiv erfolgt die Einstellung der Bildschärfe am
installierten Objektiv.
LED Meaning
zeigt an, dass der Vision Sensor mit Strom versorgt wird.
POWER
LINK zeigt an, dass der Vision Sensor mit einem Netzwerk verbunden ist.
zeigt an, dass Daten übertragen werden.
DATA
leuchtet bei einer nicht bestandenen Merkmalsprüfung.
FAIL
leuchtet bei einer bestandenen Merkmalsprüfung.
PASS
HINWEIS
Pass/Fail blinken abwechselnd schnell: Vision Sensor startet auf
Pass/Fail blinken gleichzeitig: Vision Sensor befindet sich im Wiederherstellungsmodus
