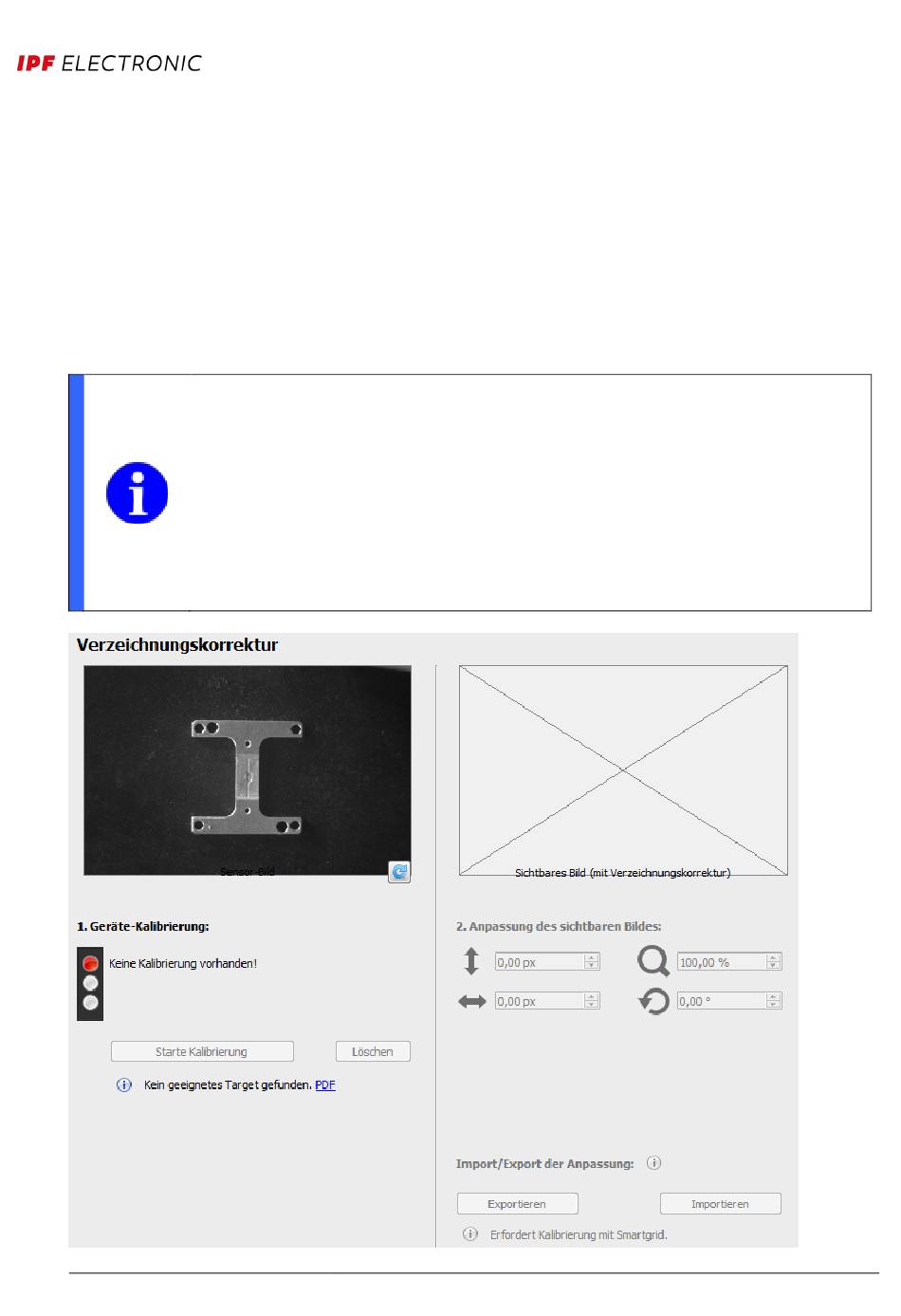

10.2.11 Verzeichnungskorrektur (geräteabhängig)
Durch Objektivverzeichnung oder Schrägstellung des Vision Sensors sind die aufgenommenen Bilder
verzerrt.
Mit der Funktion Verzeichnungskorrektur haben Sie die Möglichkeit, diese Verzerrungen auszugleichen.
Bis zu welcher Schräglage des Vision Sensors das Bild ausgeglichen werden kann, hängt von der Lage zum
Objekt ab. Als „Daumenwert" kann von ca. 30° zur Ideallage (Vision Sensor steht parallel zur
Objektoberfläche) ausgegangen werden, wobei sowohl eine Unterschreitung, als auch eine Überschreitung
des Wertes möglich ist.
HINWEIS
Zur Kalibrierung dieser Funktion wird ein SmartGrid oder einTarget benötigt.
Nach erfolgreicher Installation finden Sie die SmartGrids im Verzeichnis:
<Installationspfad>\AppSuite\calibration
auf Ihrem PC.
Sie können den Ordner auch direkt aus dem Dialog öffnen.
