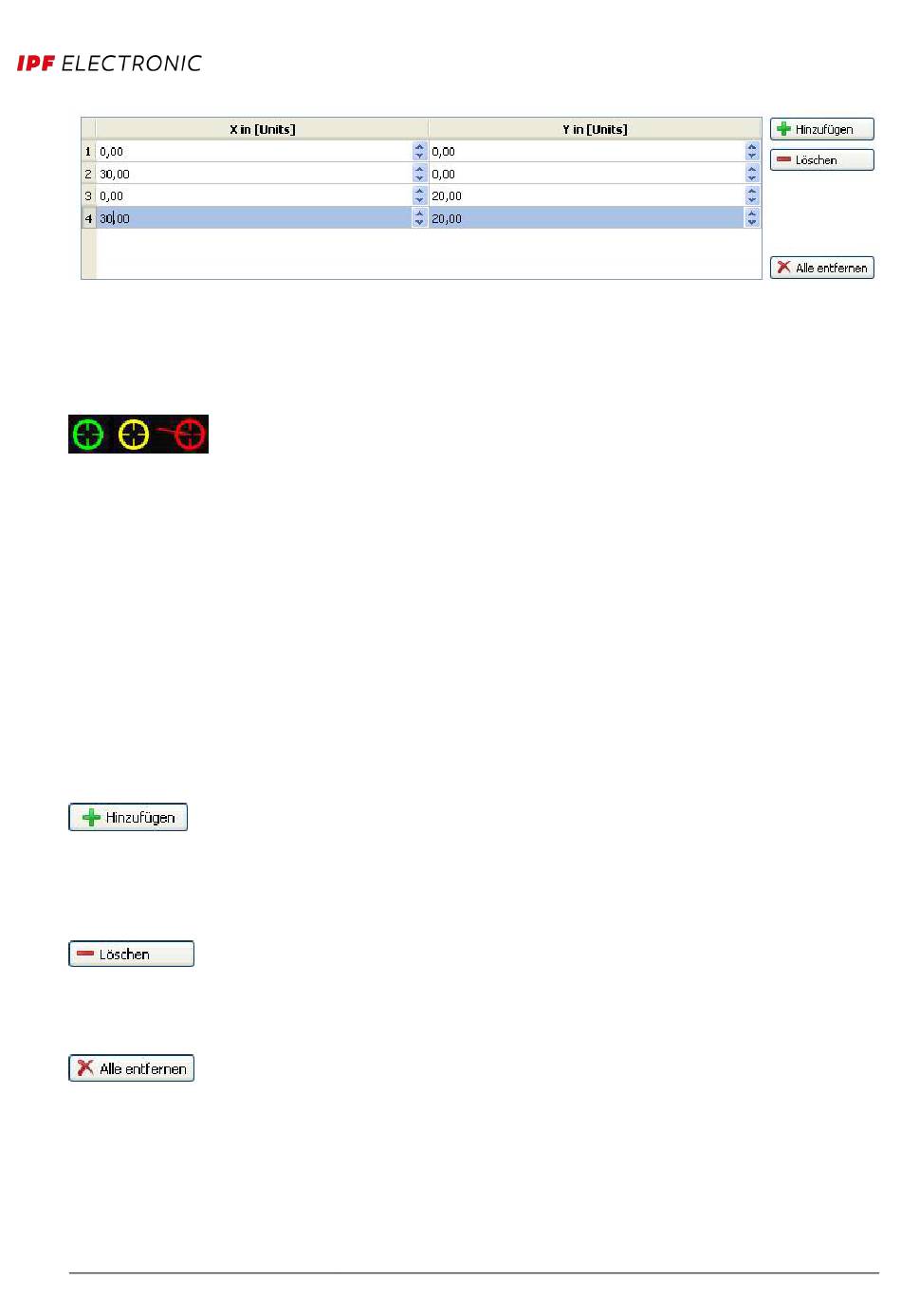

4. Tragen Sie für die markierten Koordinaten die Werte ein. In diesem Beispiel sind es Millimeter.
Beachten Sie, dass die Koordinaten bezogen auf ein rechtshändiges Koordinatensystem angegeben
sein müssen (X-nach rechts, Y-nach oben,). Die Application Suite schlägt Ihnen Werte vor,
korrigieren Sie diese gegebenfalls.
5. Während der Koordinatenumrechnung werden die einzelnen Punkte auf ihre Gültigkeit geprüft.
Punkte, deren Koordinaten zu stark von der berechneten Position nach der Umrechnung abweichen,
werden gelb bzw. rot markiert.
Überprüfen Sie in diesem Fall alle Punkte auf Korrektheit der Position und der Koordinaten.
Verschieben Sie ggf. die Punkte oder passen Sie die eingegebenen Koordinaten an. Eine kleine
Linie deutet dabei die Richtung an, in die der Punkt verschoben werden sollte.
Wenn Sie sich jetzt die Ergebnisse der entsprechenden Merkmalsprüfungen in [Units] ausgeben lassen,
entspricht der ausgegebene Wert mit Ihren festgelegten Koordinaten der Einheit Millimeter.
Es besteht die Möglichkeit mehr als vier Koordinaten zu definieren. Mehr Koordinaten erhöhen die
Genauigkeit der Umrechnung. Nutzen Sie dazu die folgenden Buttons.
Fügen Sie weitere Koordinaten mit dem Button Hinzufügen hinzu, um die Genauigkeit der Umrechnung zu
erhöhen.
Löschen Sie einzelne Punkte mit dem Button Löschen.
Mit Alle entfernen werden alle Koordinaten gelöscht.
