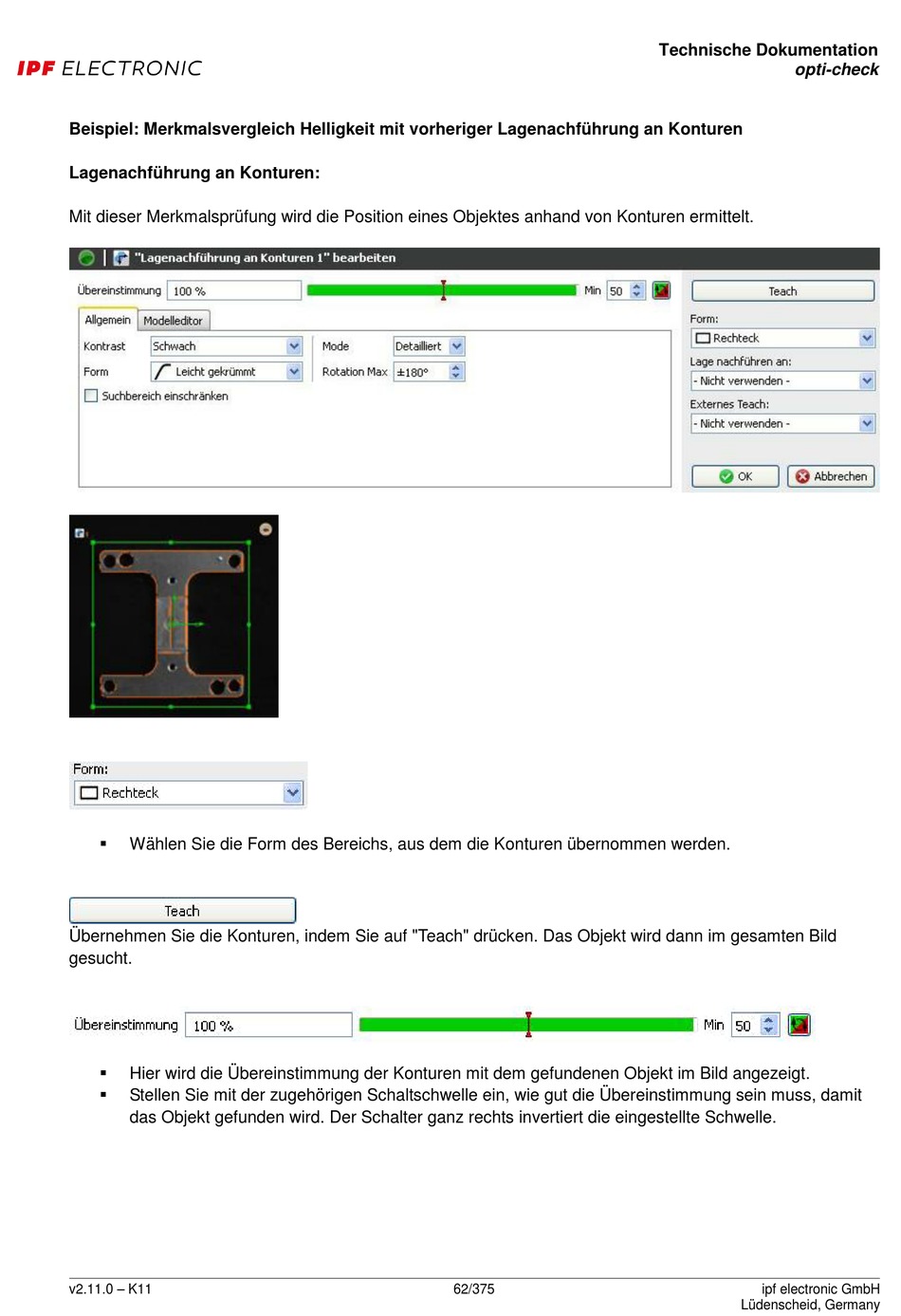

Beispiel: Merkmalsvergleich Helligkeit mit vorheriger Lagenachführung an Konturen
Lagenachführung an Konturen:
Mit dieser Merkmalsprüfung wird die Position eines Objektes anhand von Konturen ermittelt.

Wählen Sie die Form des Bereichs, aus dem die Konturen übernommen werden.
Übernehmen Sie die Konturen, indem Sie auf "Teach" drücken. Das Objekt wird dann im gesamten Bild
gesucht.

Hier wird die Übereinstimmung der Konturen mit dem gefundenen Objekt im Bild angezeigt.

Stellen Sie mit der zugehörigen Schaltschwelle ein, wie gut die Übereinstimmung sein muss, damit
das Objekt gefunden wird. Der Schalter ganz rechts invertiert die eingestellte Schwelle.
