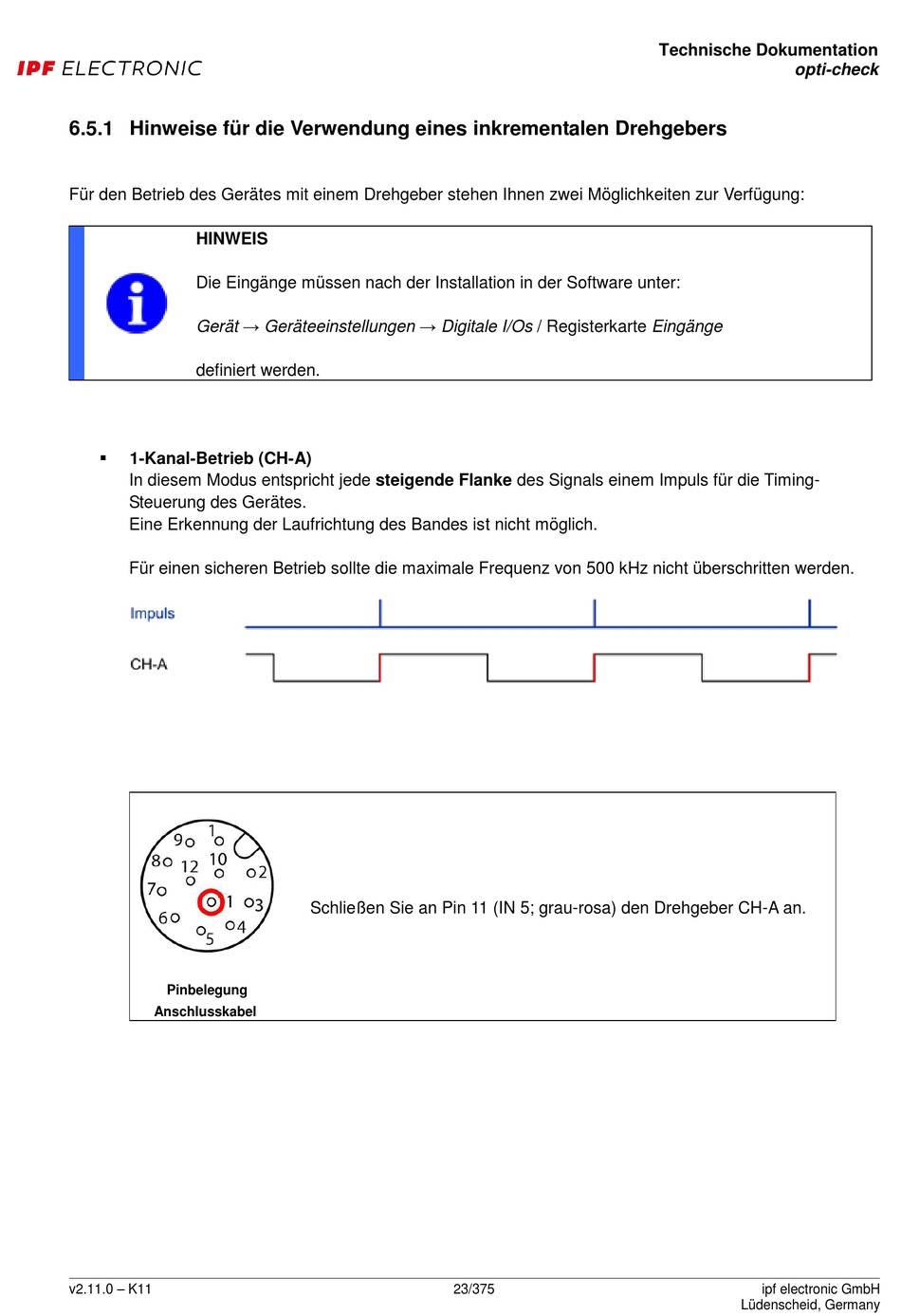

6.5.1 Hinweise für die Verwendung eines inkrementalen Drehgebers
Für den Betrieb des Gerätes mit einem Drehgeber stehen Ihnen zwei Möglichkeiten zur Verfügung:
HINWEIS
Die Eingänge müssen nach der Installation in der Software unter:
Gerät → Geräteeinstellungen → Digitale I/Os / Registerkarte Eingänge
definiert werden.

1-Kanal-Betrieb (CH-A)
In diesem Modus entspricht jede steigende Flanke des Signals einem Impuls für die Timing-
Steuerung des Gerätes.
Eine Erkennung der Laufrichtung des Bandes ist nicht möglich.
Für einen sicheren Betrieb sollte die maximale Frequenz von 500 kHz nicht überschritten werden.
Pinbelegung
Anschlusskabel
v2.11.0 – K11
Schließen Sie an Pin 11 (IN 5; grau-rosa) den Drehgeber CH-A an.
