Mustervergleich (Farbe) - ipf electronic opti-check Technische Dokumentation

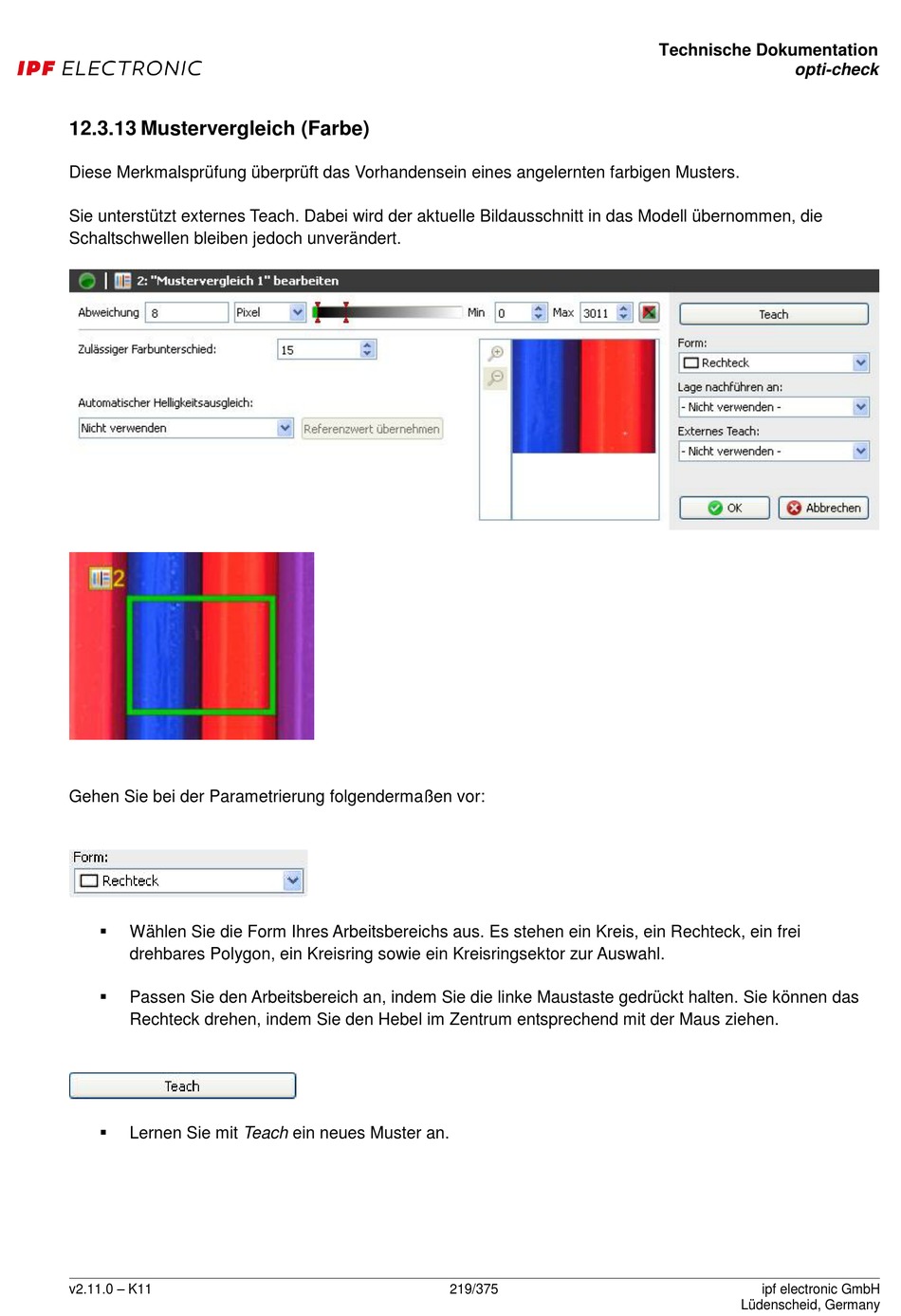

12.3.13 Mustervergleich (Farbe)

Diese Merkmalsprüfung überprüft das Vorhandensein eines angelernten farbigen Musters.
Sie unterstützt externes Teach. Dabei wird der aktuelle Bildausschnitt in das Modell übernommen, die
Schaltschwellen bleiben jedoch unverändert.
Gehen Sie bei der Parametrierung folgendermaßen vor:

Wählen Sie die Form Ihres Arbeitsbereichs aus. Es stehen ein Kreis, ein Rechteck, ein frei
drehbares Polygon, ein Kreisring sowie ein Kreisringsektor zur Auswahl.

Passen Sie den Arbeitsbereich an, indem Sie die linke Maustaste gedrückt halten. Sie können das
Rechteck drehen, indem Sie den Hebel im Zentrum entsprechend mit der Maus ziehen.

Lernen Sie mit Teach ein neues Muster an.
v2.11.0 – K11
219/375
