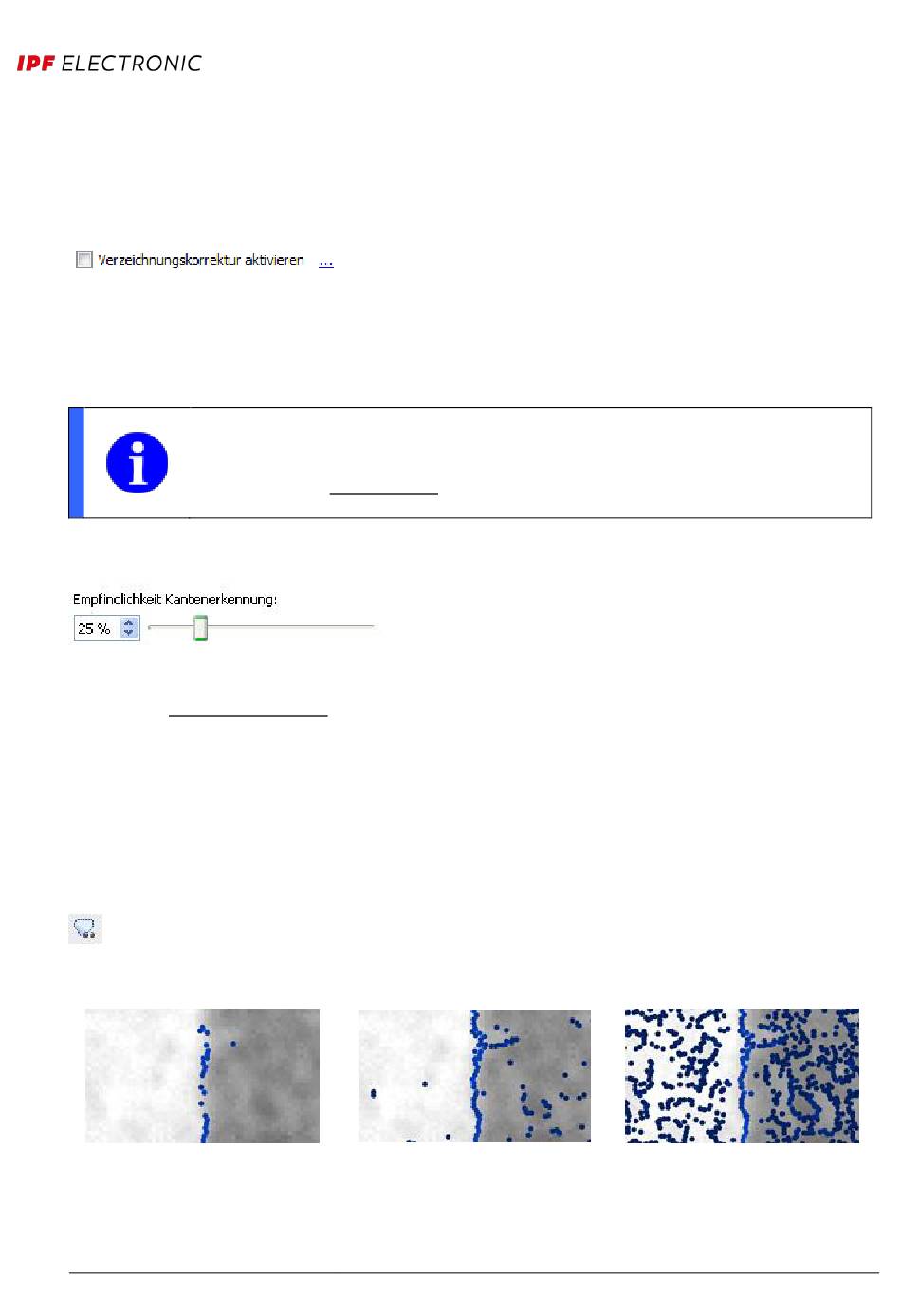

ipf electronic opti-check Technische Dokumentation Seite 47

Das Flash Sync Signal liegt parallel zur Belichtungszeit an den digitalen I/Os an. Ausnahme ist der 4-polige
Anschluss bei Geräten mit wechselbarem Objektiv. Dort liegt das Signal max.1ms an, wenn für die externe
Beleuchtung der Betriebsmodus Externen Blitzcontroller ansteuern (max. 1 ms) ausgewählt ist.
(geräteabhängig)
Mit dieser Funktion haben Sie die Möglichkeit, eine zuvor kalibrierte Verzeichnungskorrektur zu aktivieren
bzw. die Konfigurationsseite öffnen.
HINWEIS
Verwenden Sie die Empfindlichkeit Kantenerkennung nur, wenn bereits alle anderen
Einstellungen zur Bildeinstellung erfolgreich durchgeführt wurden.
(geräteabhängig)
Um sichere Auswertungen sicherzustellen, müssen alle Konturen stabil berechnet werden. Dies hängt davon
ab, dass das Bild scharf eingestellt ist und keine Übersteuerungen auftreten.
Bei kritischen Objekten kann es sinnvoll sein, die Empfindlichkeit der Konturerkennung manuell anzupassen.
Stellen Sie die Empfindlichkeit der Kantenerkennung auf einen Wert, mit dem das zu prüfende Merkmal gut
zu erkennen ist.
Achten Sie darauf, dass die Kanten des Prüfobjektes durchgängig erhalten sind und nicht zu viele
„Pseudokonturen" entstehen.
Sie können die Konturen mit folgendem Button aus den Bildanzeige-Optionen sichtbar schalten:
Beispielbilder Konturen
zu wenige Konturen
(Empfindlichkeit Kantenerkennung
muss verringert werden)
v2.11.0 – K11
gute Konturen
(Empfindlichkeit Kantenerkennung
optimal)
47/375
Technische Dokumentation
opti-check
zu viele Konturen
(Empfindlichkeit Kantenerkennung
muss erhöht werden)
