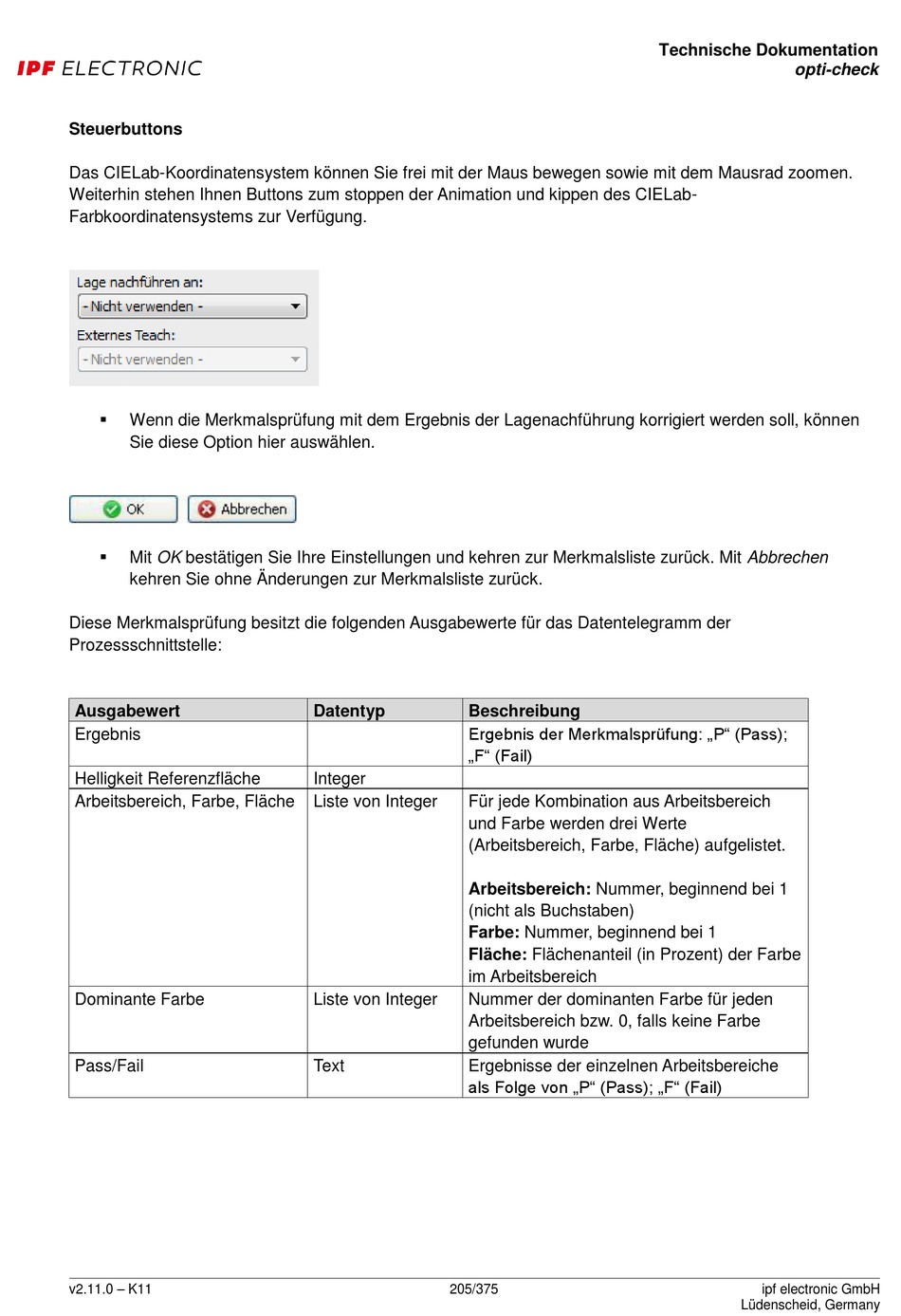

Steuerbuttons
Das CIELab-Koordinatensystem können Sie frei mit der Maus bewegen sowie mit dem Mausrad zoomen.
Weiterhin stehen Ihnen Buttons zum stoppen der Animation und kippen des CIELab-
Farbkoordinatensystems zur Verfügung.

Wenn die Merkmalsprüfung mit dem Ergebnis der Lagenachführung korrigiert werden soll, können
Sie diese Option hier auswählen.

Mit OK bestätigen Sie Ihre Einstellungen und kehren zur Merkmalsliste zurück. Mit Abbrechen
kehren Sie ohne Änderungen zur Merkmalsliste zurück.
Diese Merkmalsprüfung besitzt die folgenden Ausgabewerte für das Datentelegramm der
Prozessschnittstelle:
Ausgabewert
Ergebnis
Helligkeit Referenzfläche
Arbeitsbereich, Farbe, Fläche
Dominante Farbe
Pass/Fail
v2.11.0 – K11
Datentyp Beschreibung
Ergebnis der Merkmalsprüfung: „P" (Pass);
„F" (Fail)
Integer
Liste von Integer Für jede Kombination aus Arbeitsbereich
und Farbe werden drei Werte
(Arbeitsbereich, Farbe, Fläche) aufgelistet.
Arbeitsbereich: Nummer, beginnend bei 1
(nicht als Buchstaben)
Farbe: Nummer, beginnend bei 1
Fläche: Flächenanteil (in Prozent) der Farbe
im Arbeitsbereich
Liste von Integer Nummer der dominanten Farbe für jeden
Arbeitsbereich bzw. 0, falls keine Farbe
gefunden wurde
Text Ergebnisse der einzelnen Arbeitsbereiche
als Folge von „P" (Pass); „F" (Fail)
