HINWEIS
Bei ASCII Dezimal zählt das Vorzeichen zur Länge! Beispielsweise ergibt sich bei einer
eingestellten Länge vom Wert 4 ein Wertebereich von –999 bis 9999.

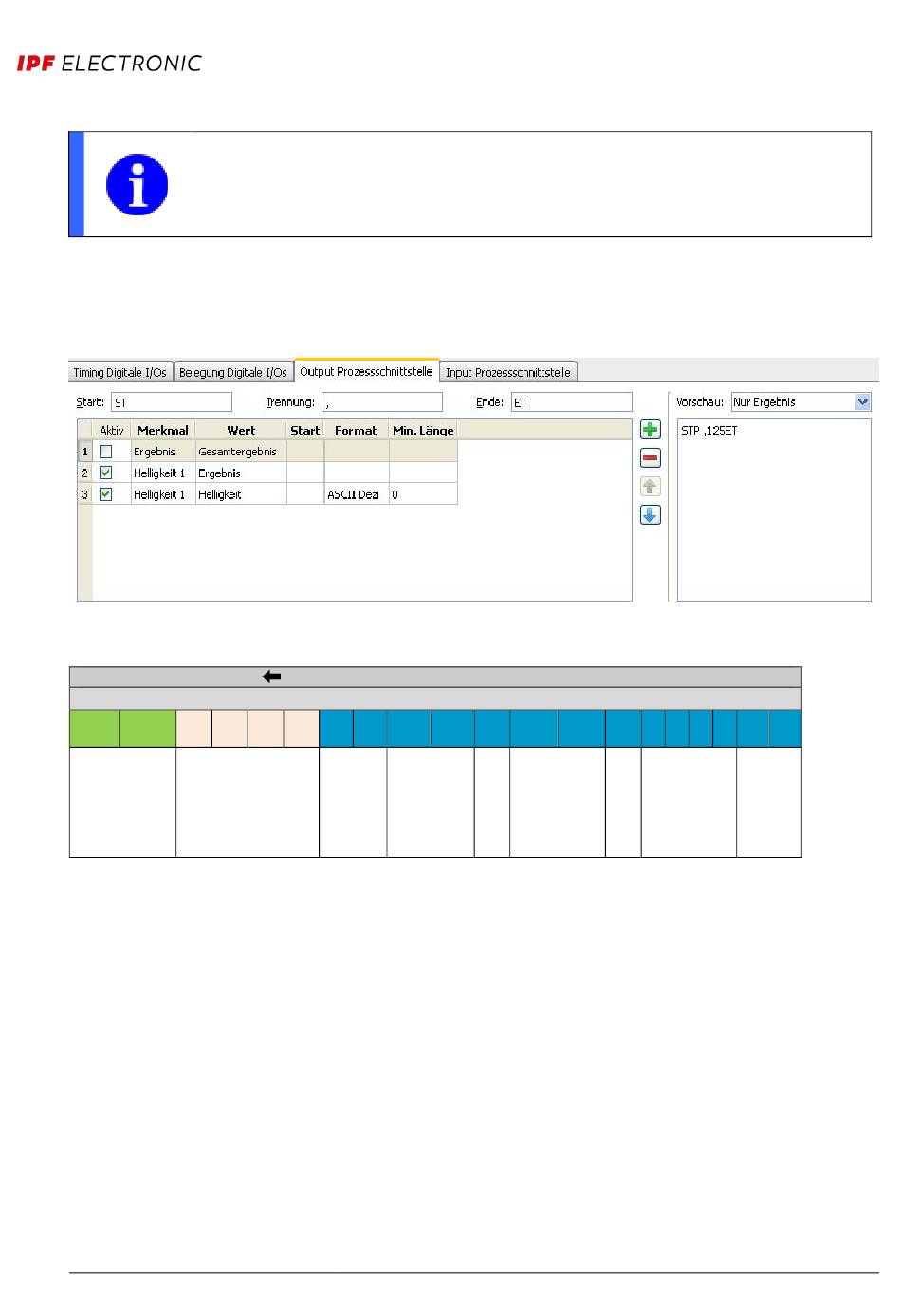

Beispiel für die Übertragung von Ergebnisdaten
Die Parametrierung des Datentelegramms ist wie ersichtlich eingestellt:
Die Antwort des Gerätes sieht wie folgt aus:
SPS
Aufbau der Antwort
Antwort
R D 0 0
Response 4 Byte ASCII-
Data Hex
Länge der
Ergebnisdaten
Das Ergebnis einer Merkmalsprüfung wird durch 1 Byte dargestellt. Das Prüfergebnis wird dabei durch „P"
(Ergebnis OK) bzw. „F" (Ergebnis NOK) beschrieben.
Interpretiert man dieses Telegramm erhält man:
Das Ergebnis der letzten Bildauswertung war OK. Im Arbeitsbereich der Merkmalsprüfung „Helligkeit " wurde
der Messwert 125 bestimmt. Das Einzelergebnis dieser Merkmalsprüfung war ebenfalls OK.
Jede Merkmalsprüfung kann eine Reihe von Parametern ausgeben, die Sie bei der Beschreibung der
jeweiligen Merkmalsprüfungen finden.
v2.11.0 – K11
Gerät
0 E S T P
Start Ergebnis
Daten
, P
Ergebnis
Helligkeit
307/375
Technische Dokumentation
, 0 1 2 5 E T
Helligkeit Ende
Daten
