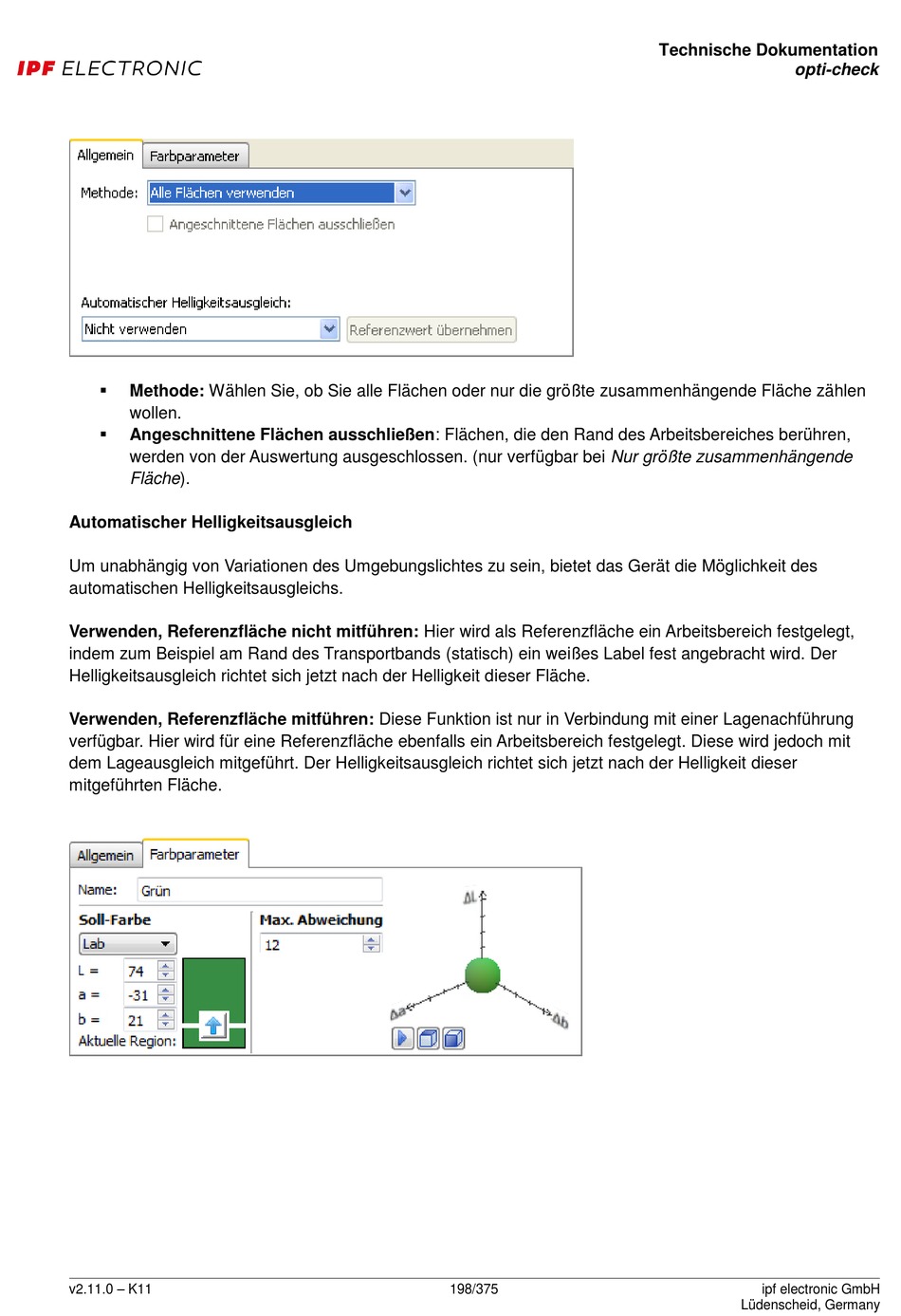

ipf electronic opti-check Technische Dokumentation Seite 198


Methode: Wählen Sie, ob Sie alle Flächen oder nur die größte zusammenhängende Fläche zählen
wollen.

Angeschnittene Flächen ausschließen: Flächen, die den Rand des Arbeitsbereiches berühren,
werden von der Auswertung ausgeschlossen. (nur verfügbar bei Nur größte zusammenhängende
Fläche).
Automatischer Helligkeitsausgleich
Um unabhängig von Variationen des Umgebungslichtes zu sein, bietet das Gerät die Möglichkeit des
automatischen Helligkeitsausgleichs.
Verwenden, Referenzfläche nicht mitführen: Hier wird als Referenzfläche ein Arbeitsbereich festgelegt,
indem zum Beispiel am Rand des Transportbands (statisch) ein weißes Label fest angebracht wird. Der
Helligkeitsausgleich richtet sich jetzt nach der Helligkeit dieser Fläche.
Verwenden, Referenzfläche mitführen: Diese Funktion ist nur in Verbindung mit einer Lagenachführung
verfügbar. Hier wird für eine Referenzfläche ebenfalls ein Arbeitsbereich festgelegt. Diese wird jedoch mit
dem Lageausgleich mitgeführt. Der Helligkeitsausgleich richtet sich jetzt nach der Helligkeit dieser
mitgeführten Fläche.
