Inbetriebnahme
Nach dem Anschluss und der Montage des Sensors wird er über das Display konfiguriert. Danach ist der
Sensor betriebsbereit und gibt den Messwert in mm auf dem Display aus. Optional können zusätzlich das
Messfeld eingeschränkt oder der Schaltausgang konfiguriert werden.
1
2
3
4

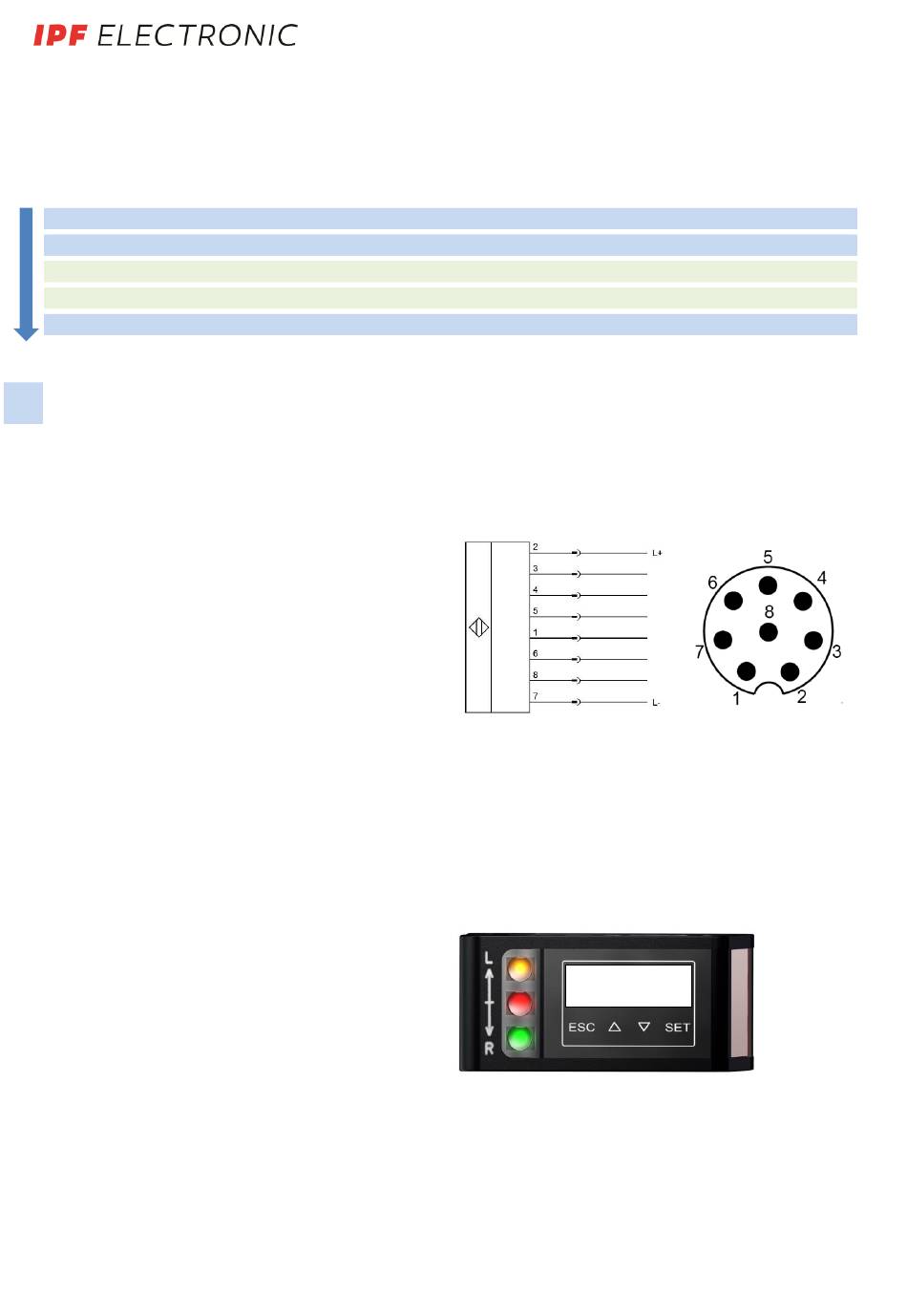

Anschluss
1
Der
Sensor
wird
angeschlossen.
Anschlusskabel (8-polig M12) verwendet werden.
Sobald alles korrekt angeschlossen ist startet der
Sensor auf.
Tastenfunktionen
ESC
= Zurück
ESC 2 Sek.
= Run-Modus
UP
= Hoch/Wert erhöhen
DOWN
= Runter/Wert verringern
SET
= OK
SET 2 Sek.
= Wert speichern
Slide über alle 4 Tasten:
---->
= Freigabe des Panel wenn gesperrt
<----
= Sprung in den Run-Modus
Sprache einstellen
Die Sprache wird ausgewählt und mit 2 Sekunden
SET bestätigt.
ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de
Applikationsspezifische Einstellungen
(Optionale Einstellungen)
gemäß
Anschlussschema
Es
muss
ein
geschirmtes
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: September 2017
Anschluss
Montage
Los geht's
Legende Funktion: 1 = n. c., 2 = L+, 3 = 4-20mA/0-10V, 4 = Push
Pull, 5 = Alarm Push Pull, 6 = n. c., 7 = L-, 8 = Hold
Legende Farben: 1 = WH (weiß), 2 = BN (braun), 3 = GN (grün), 4
= YE (gelb), 5 = GY (grau), 6 = PK (rosa), 7 = BU (blau), 8 = RD
(rot)
