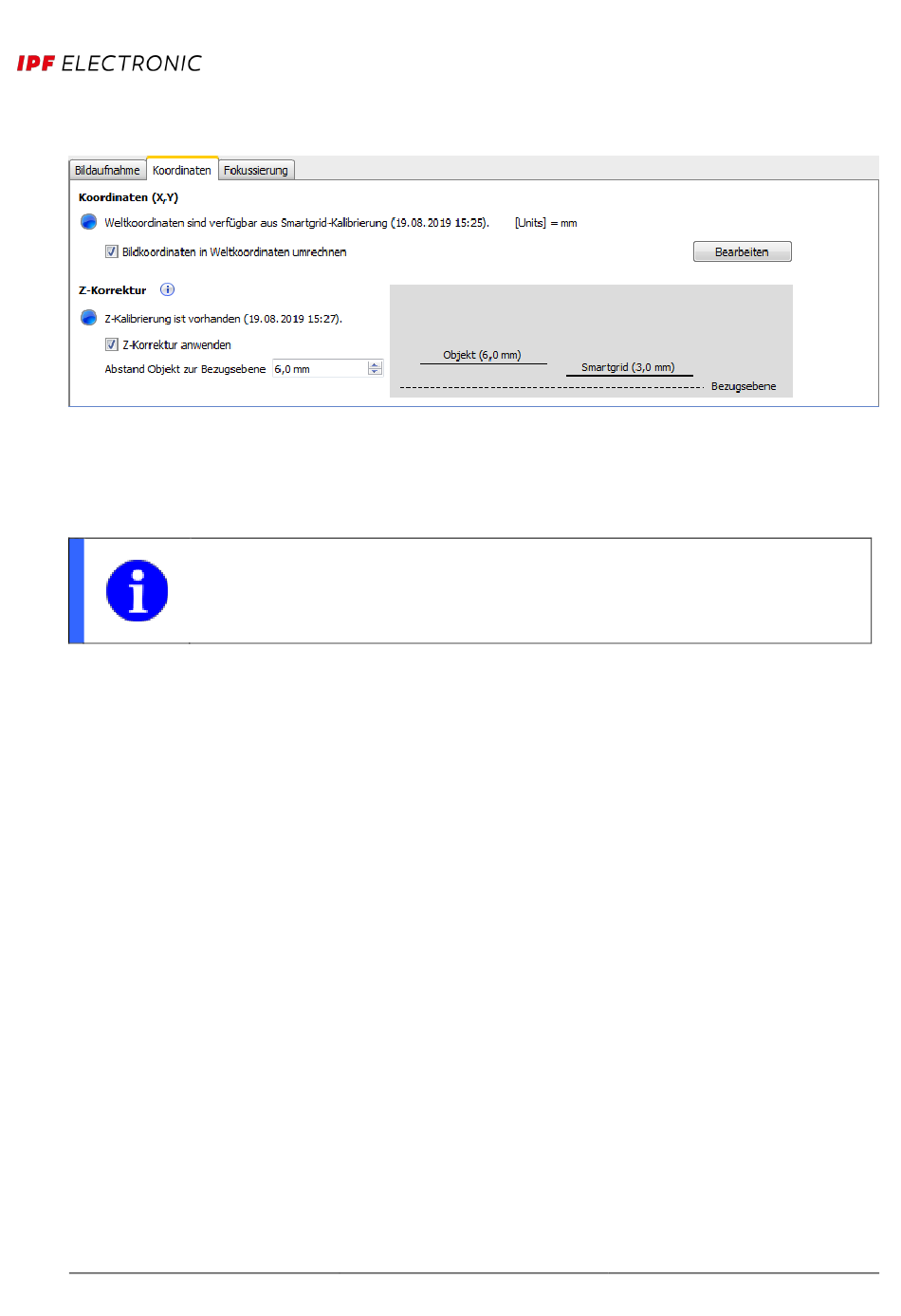

Z-Korrektur (geräteabhängig)
Hier haben Sie die Möglichkeit, die X,Y-Koordinaten auf eine andere Höhe Z anzupassen. Dies kann
erforderlich sein, wenn der bei der Verzeichnungskorrektur eingestellte Abstand (Oberfläche SmartGrid zur
Bezugsebene) von der aktuellen Höhe abweicht.
HINWEIS
Bevor die Z-Korrektur vorgenommen werden kann, muss zwingend eine
Verzeichnungskorrektur und Z-Kalibrierung durchgeführt werden.
1. Setzen Sie das Häkchen bei Bildkoordinaten in Weltkoordinaten umrechnen
2. Setzen Sie das Häkchen bei Z-Korrektur anwenden.
3. Tragen Sie bei Abstand Objekt zu Bezugsebene den gewünschten Abstand ein.
