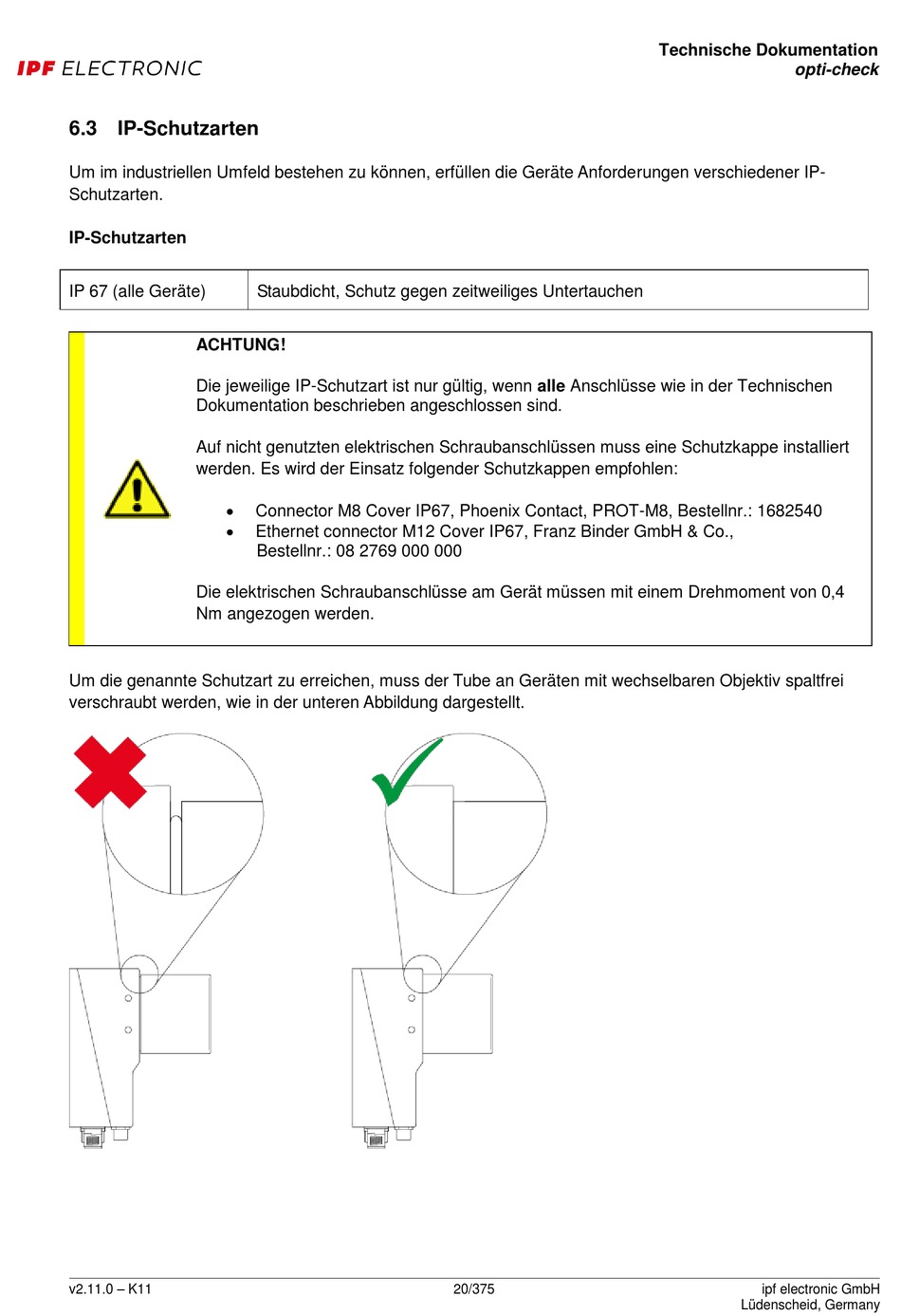

6.3 IP-Schutzarten

Um im industriellen Umfeld bestehen zu können, erfüllen die Geräte Anforderungen verschiedener IP-
Schutzarten.
IP-Schutzarten
IP 67 (alle Geräte)
ACHTUNG!
Die jeweilige IP-Schutzart ist nur gültig, wenn alle Anschlüsse wie in der Technischen
Dokumentation beschrieben angeschlossen sind.
Auf nicht genutzten elektrischen Schraubanschlüssen muss eine Schutzkappe installiert
werden. Es wird der Einsatz folgender Schutzkappen empfohlen:


Die elektrischen Schraubanschlüsse am Gerät müssen mit einem Drehmoment von 0,4
Nm angezogen werden.
Um die genannte Schutzart zu erreichen, muss der Tube an Geräten mit wechselbaren Objektiv spaltfrei
verschraubt werden, wie in der unteren Abbildung dargestellt.
v2.11.0 – K11
Staubdicht, Schutz gegen zeitweiliges Untertauchen
Connector M8 Cover IP67, Phoenix Contact, PROT-M8, Bestellnr.: 1682540
Ethernet connector M12 Cover IP67, Franz Binder GmbH & Co.,
Bestellnr.: 08 2769 000 000
