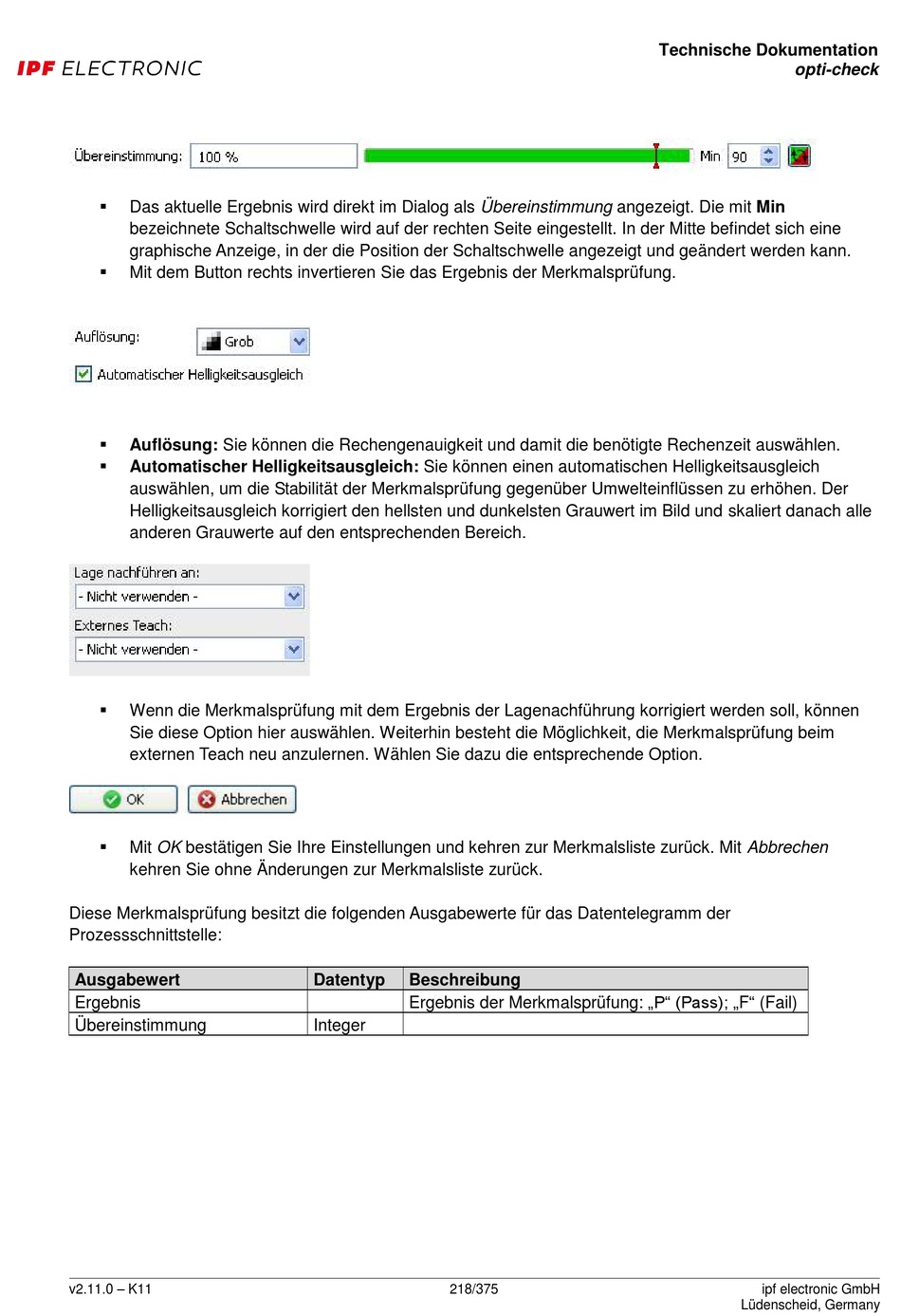

Das aktuelle Ergebnis wird direkt im Dialog als Übereinstimmung angezeigt. Die mit Min
bezeichnete Schaltschwelle wird auf der rechten Seite eingestellt. In der Mitte befindet sich eine
graphische Anzeige, in der die Position der Schaltschwelle angezeigt und geändert werden kann.

Mit dem Button rechts invertieren Sie das Ergebnis der Merkmalsprüfung.

Auflösung: Sie können die Rechengenauigkeit und damit die benötigte Rechenzeit auswählen.

Automatischer Helligkeitsausgleich: Sie können einen automatischen Helligkeitsausgleich
auswählen, um die Stabilität der Merkmalsprüfung gegenüber Umwelteinflüssen zu erhöhen. Der
Helligkeitsausgleich korrigiert den hellsten und dunkelsten Grauwert im Bild und skaliert danach alle
anderen Grauwerte auf den entsprechenden Bereich.

Wenn die Merkmalsprüfung mit dem Ergebnis der Lagenachführung korrigiert werden soll, können
Sie diese Option hier auswählen. Weiterhin besteht die Möglichkeit, die Merkmalsprüfung beim
externen Teach neu anzulernen. Wählen Sie dazu die entsprechende Option.

Mit OK bestätigen Sie Ihre Einstellungen und kehren zur Merkmalsliste zurück. Mit Abbrechen
kehren Sie ohne Änderungen zur Merkmalsliste zurück.
Diese Merkmalsprüfung besitzt die folgenden Ausgabewerte für das Datentelegramm der
Prozessschnittstelle:
Ausgabewert
Ergebnis
Übereinstimmung
v2.11.0 – K11
Datentyp Beschreibung
Ergebnis der Merkmalsprüfung: „P" (Pass); „F" (Fail)
Integer
