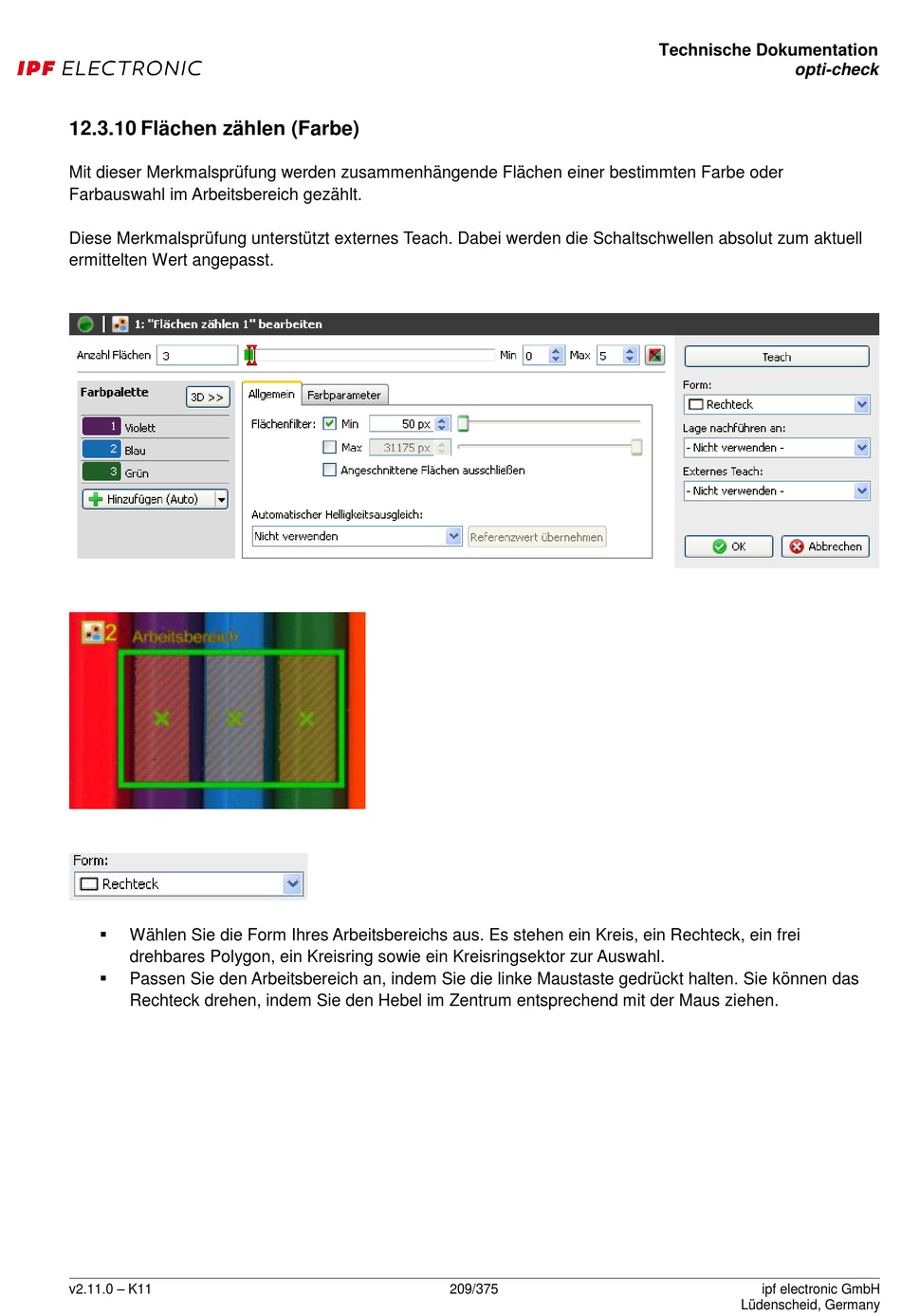

12.3.10 Flächen zählen (Farbe)
Mit dieser Merkmalsprüfung werden zusammenhängende Flächen einer bestimmten Farbe oder
Farbauswahl im Arbeitsbereich gezählt.
Diese Merkmalsprüfung unterstützt externes Teach. Dabei werden die Schaltschwellen absolut zum aktuell
ermittelten Wert angepasst.

Wählen Sie die Form Ihres Arbeitsbereichs aus. Es stehen ein Kreis, ein Rechteck, ein frei
drehbares Polygon, ein Kreisring sowie ein Kreisringsektor zur Auswahl.

Passen Sie den Arbeitsbereich an, indem Sie die linke Maustaste gedrückt halten. Sie können das
Rechteck drehen, indem Sie den Hebel im Zentrum entsprechend mit der Maus ziehen.
