Flächengröße (Farbe) - ipf electronic opti-check Technische Dokumentation

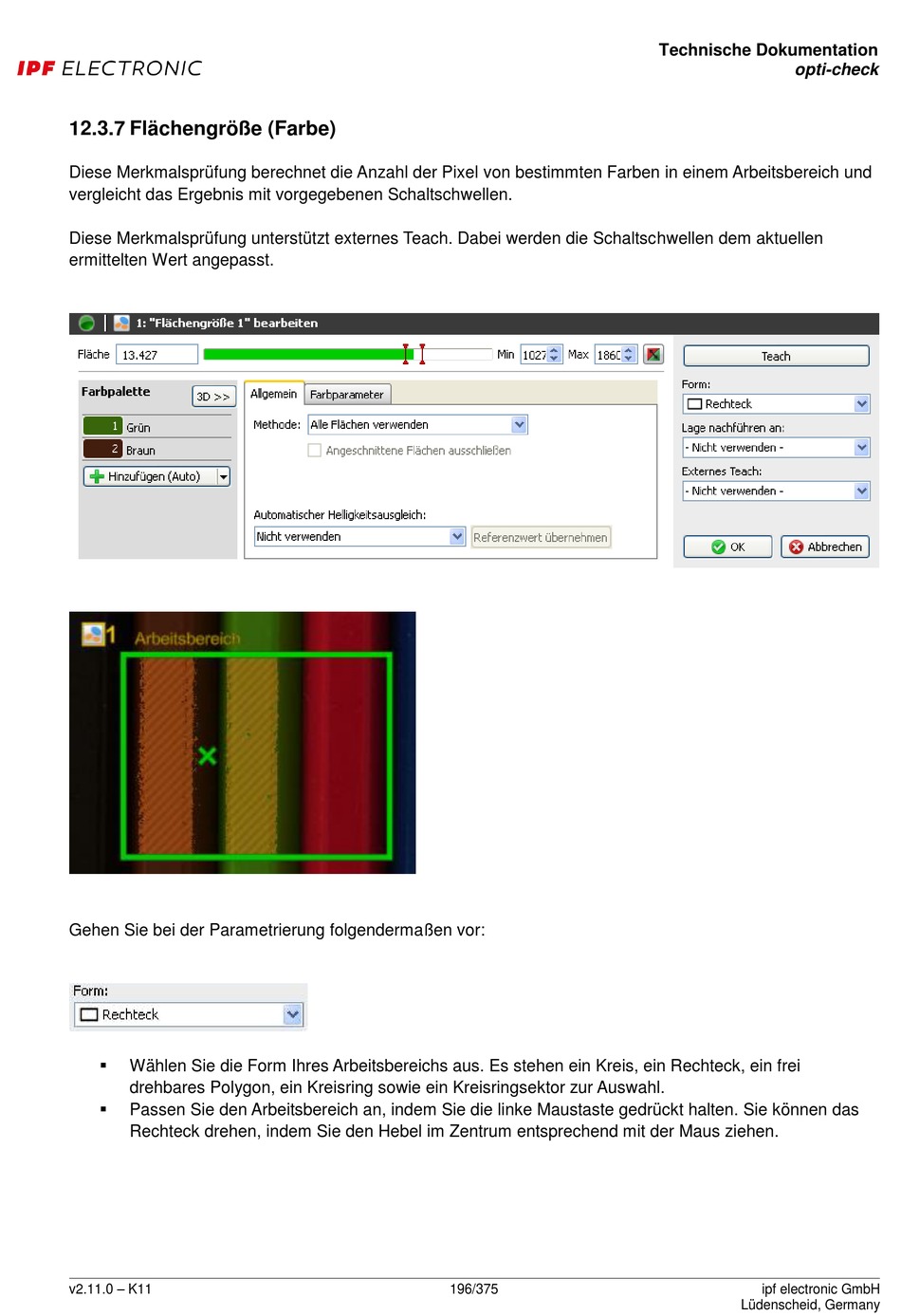

12.3.7 Flächengröße (Farbe)
Diese Merkmalsprüfung berechnet die Anzahl der Pixel von bestimmten Farben in einem Arbeitsbereich und
vergleicht das Ergebnis mit vorgegebenen Schaltschwellen.
Diese Merkmalsprüfung unterstützt externes Teach. Dabei werden die Schaltschwellen dem aktuellen
ermittelten Wert angepasst.
Gehen Sie bei der Parametrierung folgendermaßen vor:

Wählen Sie die Form Ihres Arbeitsbereichs aus. Es stehen ein Kreis, ein Rechteck, ein frei
drehbares Polygon, ein Kreisring sowie ein Kreisringsektor zur Auswahl.

Passen Sie den Arbeitsbereich an, indem Sie die linke Maustaste gedrückt halten. Sie können das
Rechteck drehen, indem Sie den Hebel im Zentrum entsprechend mit der Maus ziehen.
v2.11.0 – K11
196/375
