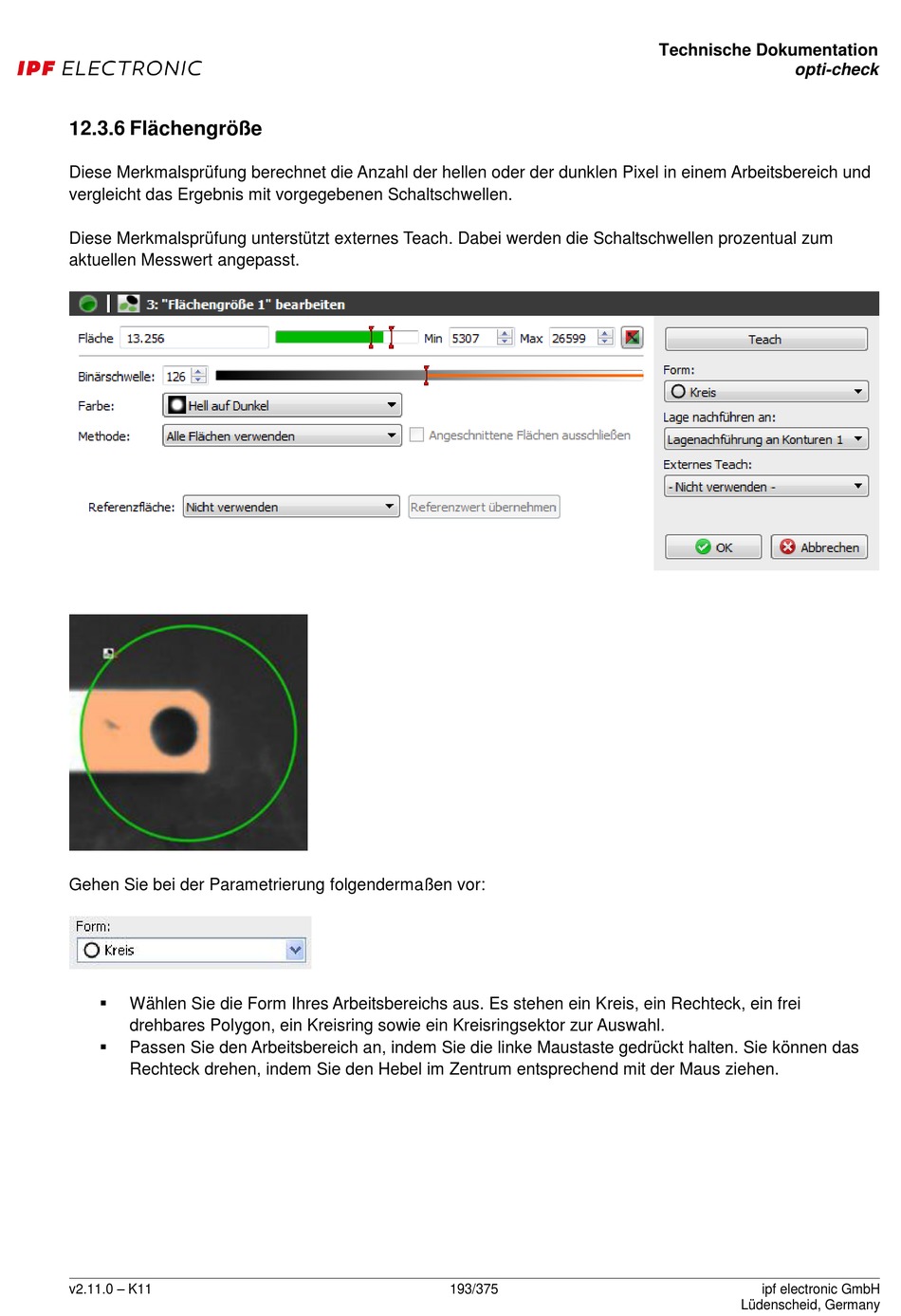

12.3.6 Flächengröße
Diese Merkmalsprüfung berechnet die Anzahl der hellen oder der dunklen Pixel in einem Arbeitsbereich und
vergleicht das Ergebnis mit vorgegebenen Schaltschwellen.
Diese Merkmalsprüfung unterstützt externes Teach. Dabei werden die Schaltschwellen prozentual zum
aktuellen Messwert angepasst.
Gehen Sie bei der Parametrierung folgendermaßen vor:

Wählen Sie die Form Ihres Arbeitsbereichs aus. Es stehen ein Kreis, ein Rechteck, ein frei
drehbares Polygon, ein Kreisring sowie ein Kreisringsektor zur Auswahl.

Passen Sie den Arbeitsbereich an, indem Sie die linke Maustaste gedrückt halten. Sie können das
Rechteck drehen, indem Sie den Hebel im Zentrum entsprechend mit der Maus ziehen.
