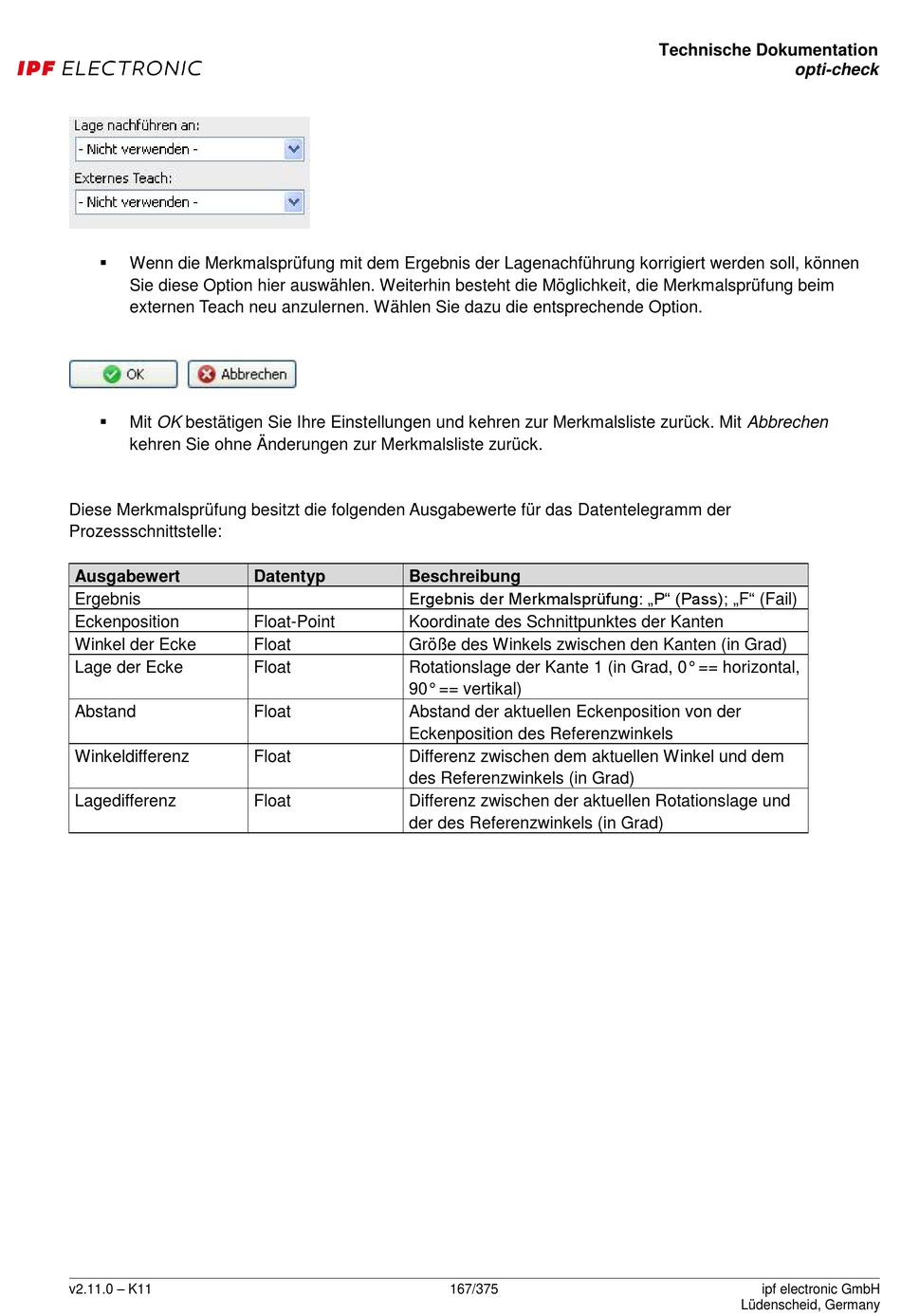

Wenn die Merkmalsprüfung mit dem Ergebnis der Lagenachführung korrigiert werden soll, können
Sie diese Option hier auswählen. Weiterhin besteht die Möglichkeit, die Merkmalsprüfung beim
externen Teach neu anzulernen. Wählen Sie dazu die entsprechende Option.

Mit OK bestätigen Sie Ihre Einstellungen und kehren zur Merkmalsliste zurück. Mit Abbrechen
kehren Sie ohne Änderungen zur Merkmalsliste zurück.
Diese Merkmalsprüfung besitzt die folgenden Ausgabewerte für das Datentelegramm der
Prozessschnittstelle:
Ausgabewert
Ergebnis
Eckenposition
Winkel der Ecke
Lage der Ecke
Abstand
Winkeldifferenz
Lagedifferenz
v2.11.0 – K11
Datentyp Beschreibung
Ergebnis der Merkmalsprüfung: „P" (Pass); „F" (Fail)
Float-Point Koordinate des Schnittpunktes der Kanten
Float Größe des Winkels zwischen den Kanten (in Grad)
Float Rotationslage der Kante 1 (in Grad, 0° == horizontal,
90° == vertikal)
Float Abstand der aktuellen Eckenposition von der
Eckenposition des Referenzwinkels
Float Differenz zwischen dem aktuellen Winkel und dem
des Referenzwinkels (in Grad)
Float Differenz zwischen der aktuellen Rotationslage und
der des Referenzwinkels (in Grad)
