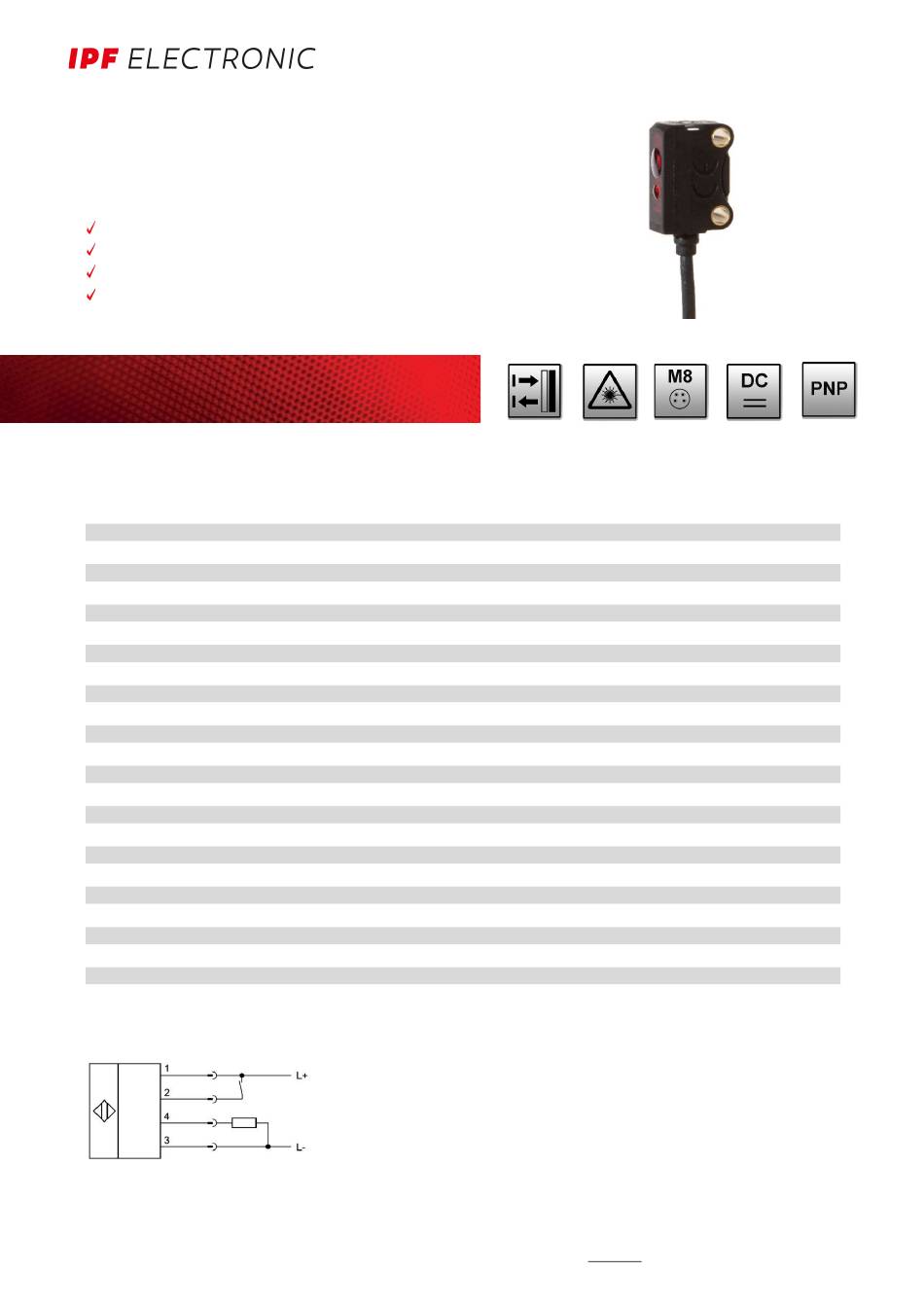

ipf electronic PTQ80376 Bedienungsanleitung

PTQ80376
Laserlicht-Taster
Kunststoffgehäuse, kompakte Bauform
Einstellung durch Teach-In
LED-Anzeige mit Einstellhilfe
4-polig
M8-Kabelstecker
Laserschutzklasse 1
Hintergrundausblendung
Technische Daten
Funktion
Tastweite
Einstellbereich
Betriebsspannung
Stromaufnahme (ohne Last)
Ausgangsstrom (max. Last)
Ausgangssignal
Ansprech- / Abfallzeit
Schaltfrequenz
Sendeelement (getaktet)
Lichtfleckgröße
Wellenlänge
kurzschlussfest
verpolungssicher
Anzeige (Betrieb)
Anzeige (Signal)
Material (Gehäuse)
Material (Frontscheibe)
Schutzart (EN60529)
Temperatur (Betrieb)
Anschluss
Anschlusszubehör
Montagezubehör (Universalhalter)
Elektrischer Anschluss
Farben: 1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz)
Funktionen: 1 = L+, 2 = teach-in, 3 = L-, 4 = PNP, no/nc
• Rosmarter Allee 14 • 58762 Altena
ipf electronic gmbh
Hintergrundausblendung
6 ... 70mm
10 ... 70mm
10 ... 30V DC
≤ 12mA
≤ 50mA
PNP, no/nc
≤ 0,5 ms
1kHz
Laserdiode, Rotlicht, gepulst
1 x 3mm
655nm
+
+
LED grün (LED 1)
LED gelb (LED 2)
Kunststoff (PUR)
PMMA
IP 67
-20 ... +50°C
M8-Stecker 4-polig
z.B. VK200375
AY000116
Hinweise zum Anschluss der weißen Leitung (PIN 2)
Tel +49 2351 9365-0 • Fax +49 2351 9365-19
│
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: September 2020
Verbindung mit L+: Teach-in analog den jeweiligen Angaben
für den Tastendruck
Verbindung mit L-: Teach-Taste gesperrt
Keine Verbindung: Normalbetrieb
Es wird empfohlen, die Leitung im Normal-
betrieb auf eine freie Klemme zu legen.
