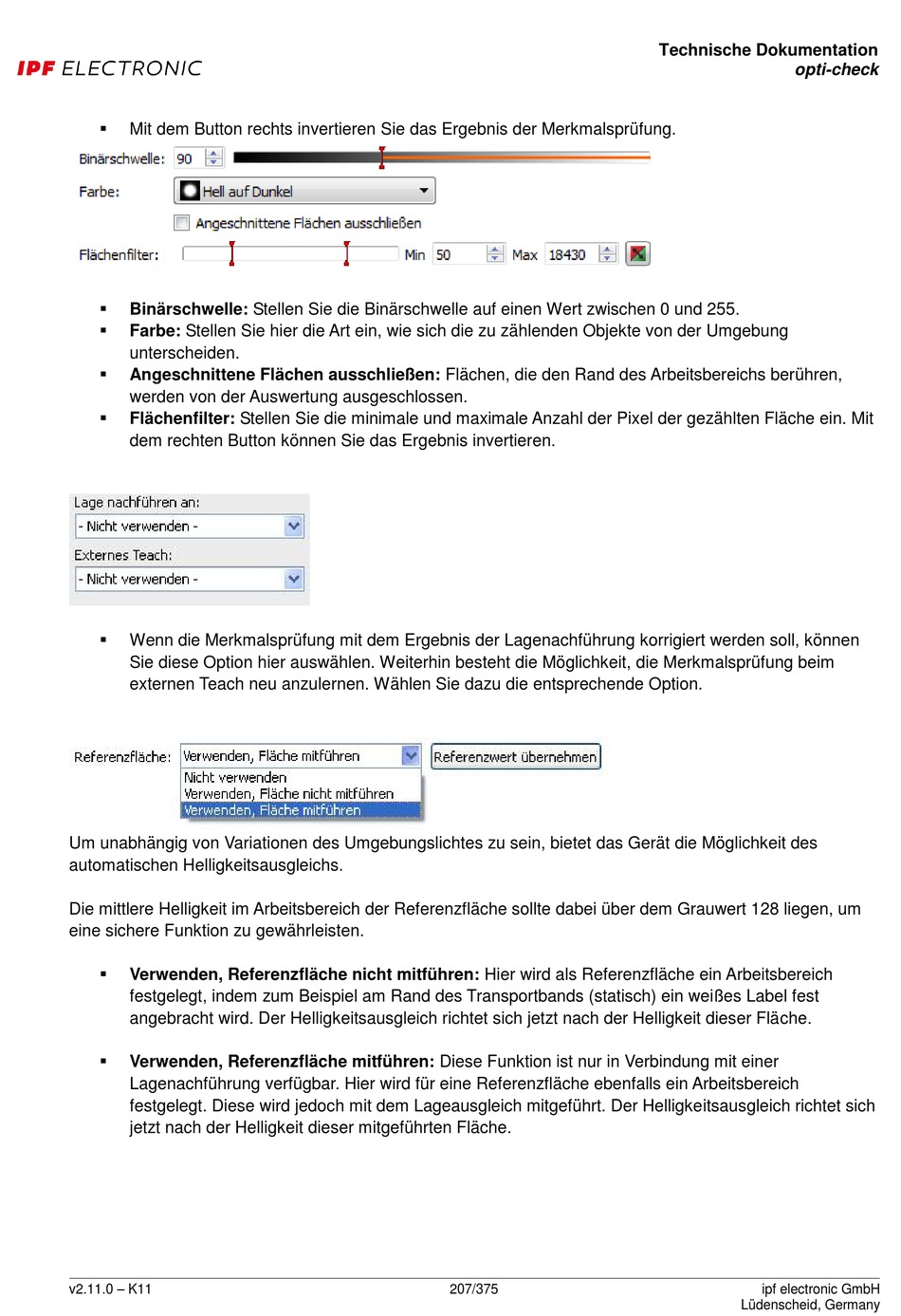

Mit dem Button rechts invertieren Sie das Ergebnis der Merkmalsprüfung.

Binärschwelle: Stellen Sie die Binärschwelle auf einen Wert zwischen 0 und 255.

Farbe: Stellen Sie hier die Art ein, wie sich die zu zählenden Objekte von der Umgebung
unterscheiden.

Angeschnittene Flächen ausschließen: Flächen, die den Rand des Arbeitsbereichs berühren,
werden von der Auswertung ausgeschlossen.

Flächenfilter: Stellen Sie die minimale und maximale Anzahl der Pixel der gezählten Fläche ein. Mit
dem rechten Button können Sie das Ergebnis invertieren.

Wenn die Merkmalsprüfung mit dem Ergebnis der Lagenachführung korrigiert werden soll, können
Sie diese Option hier auswählen. Weiterhin besteht die Möglichkeit, die Merkmalsprüfung beim
externen Teach neu anzulernen. Wählen Sie dazu die entsprechende Option.
Um unabhängig von Variationen des Umgebungslichtes zu sein, bietet das Gerät die Möglichkeit des
automatischen Helligkeitsausgleichs.
Die mittlere Helligkeit im Arbeitsbereich der Referenzfläche sollte dabei über dem Grauwert 128 liegen, um
eine sichere Funktion zu gewährleisten.

Verwenden, Referenzfläche nicht mitführen: Hier wird als Referenzfläche ein Arbeitsbereich
festgelegt, indem zum Beispiel am Rand des Transportbands (statisch) ein weißes Label fest
angebracht wird. Der Helligkeitsausgleich richtet sich jetzt nach der Helligkeit dieser Fläche.

Verwenden, Referenzfläche mitführen: Diese Funktion ist nur in Verbindung mit einer
Lagenachführung verfügbar. Hier wird für eine Referenzfläche ebenfalls ein Arbeitsbereich
festgelegt. Diese wird jedoch mit dem Lageausgleich mitgeführt. Der Helligkeitsausgleich richtet sich
jetzt nach der Helligkeit dieser mitgeführten Fläche.
