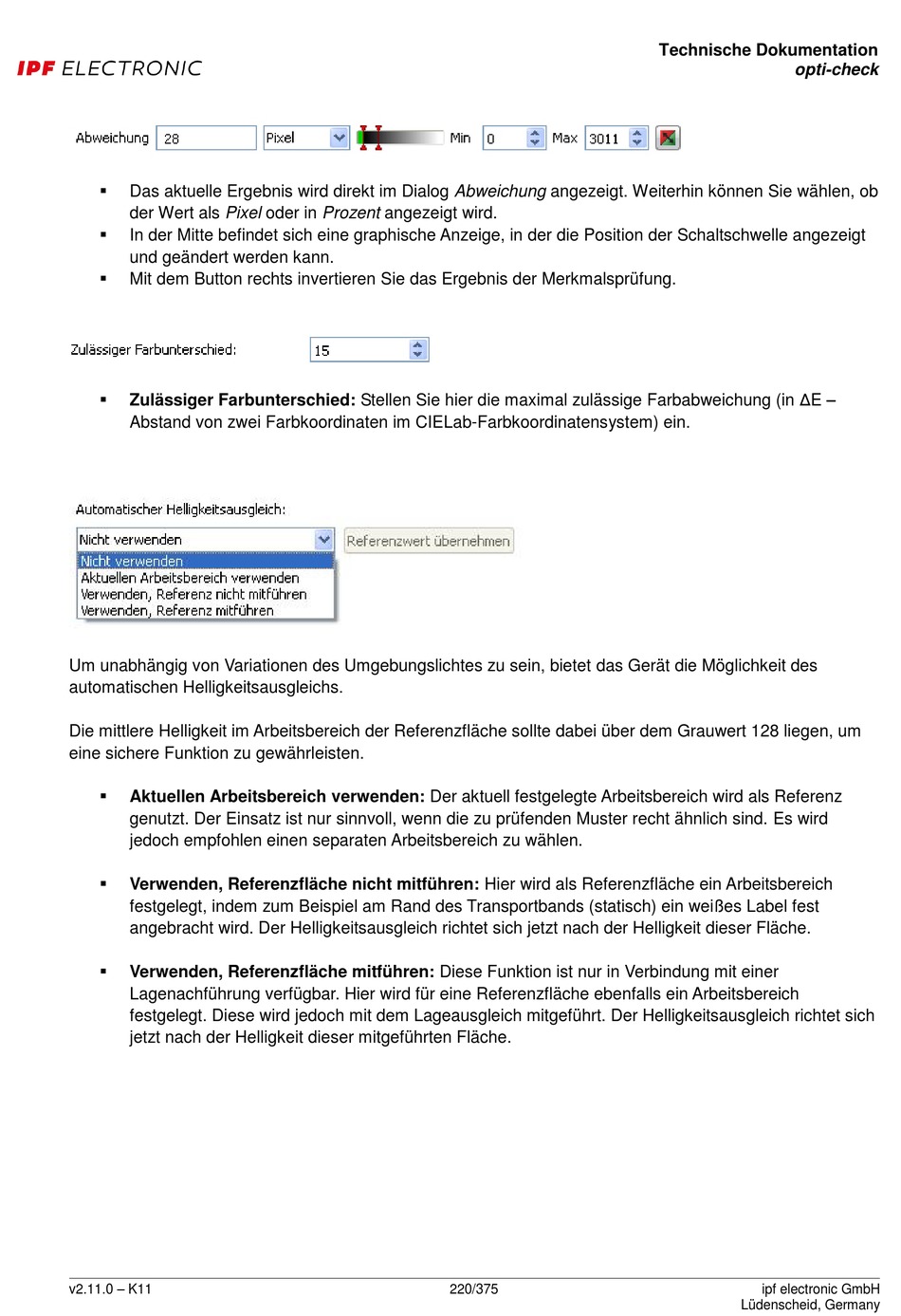

ipf electronic opti-check Technische Dokumentation Seite 220


Das aktuelle Ergebnis wird direkt im Dialog Abweichung angezeigt. Weiterhin können Sie wählen, ob
der Wert als Pixel oder in Prozent angezeigt wird.

In der Mitte befindet sich eine graphische Anzeige, in der die Position der Schaltschwelle angezeigt
und geändert werden kann.

Mit dem Button rechts invertieren Sie das Ergebnis der Merkmalsprüfung.
 Zulässiger Farbunterschied: Stellen Sie hier die maximal zulässige Farbabweichung (in ΔE –
Abstand von zwei Farbkoordinaten im CIELab-Farbkoordinatensystem) ein.
Um unabhängig von Variationen des Umgebungslichtes zu sein, bietet das Gerät die Möglichkeit des
automatischen Helligkeitsausgleichs.
Die mittlere Helligkeit im Arbeitsbereich der Referenzfläche sollte dabei über dem Grauwert 128 liegen, um
eine sichere Funktion zu gewährleisten.

Aktuellen Arbeitsbereich verwenden: Der aktuell festgelegte Arbeitsbereich wird als Referenz
genutzt. Der Einsatz ist nur sinnvoll, wenn die zu prüfenden Muster recht ähnlich sind. Es wird
jedoch empfohlen einen separaten Arbeitsbereich zu wählen.

Verwenden, Referenzfläche nicht mitführen: Hier wird als Referenzfläche ein Arbeitsbereich
festgelegt, indem zum Beispiel am Rand des Transportbands (statisch) ein weißes Label fest
angebracht wird. Der Helligkeitsausgleich richtet sich jetzt nach der Helligkeit dieser Fläche.

Verwenden, Referenzfläche mitführen: Diese Funktion ist nur in Verbindung mit einer
Lagenachführung verfügbar. Hier wird für eine Referenzfläche ebenfalls ein Arbeitsbereich
festgelegt. Diese wird jedoch mit dem Lageausgleich mitgeführt. Der Helligkeitsausgleich richtet sich
jetzt nach der Helligkeit dieser mitgeführten Fläche.
