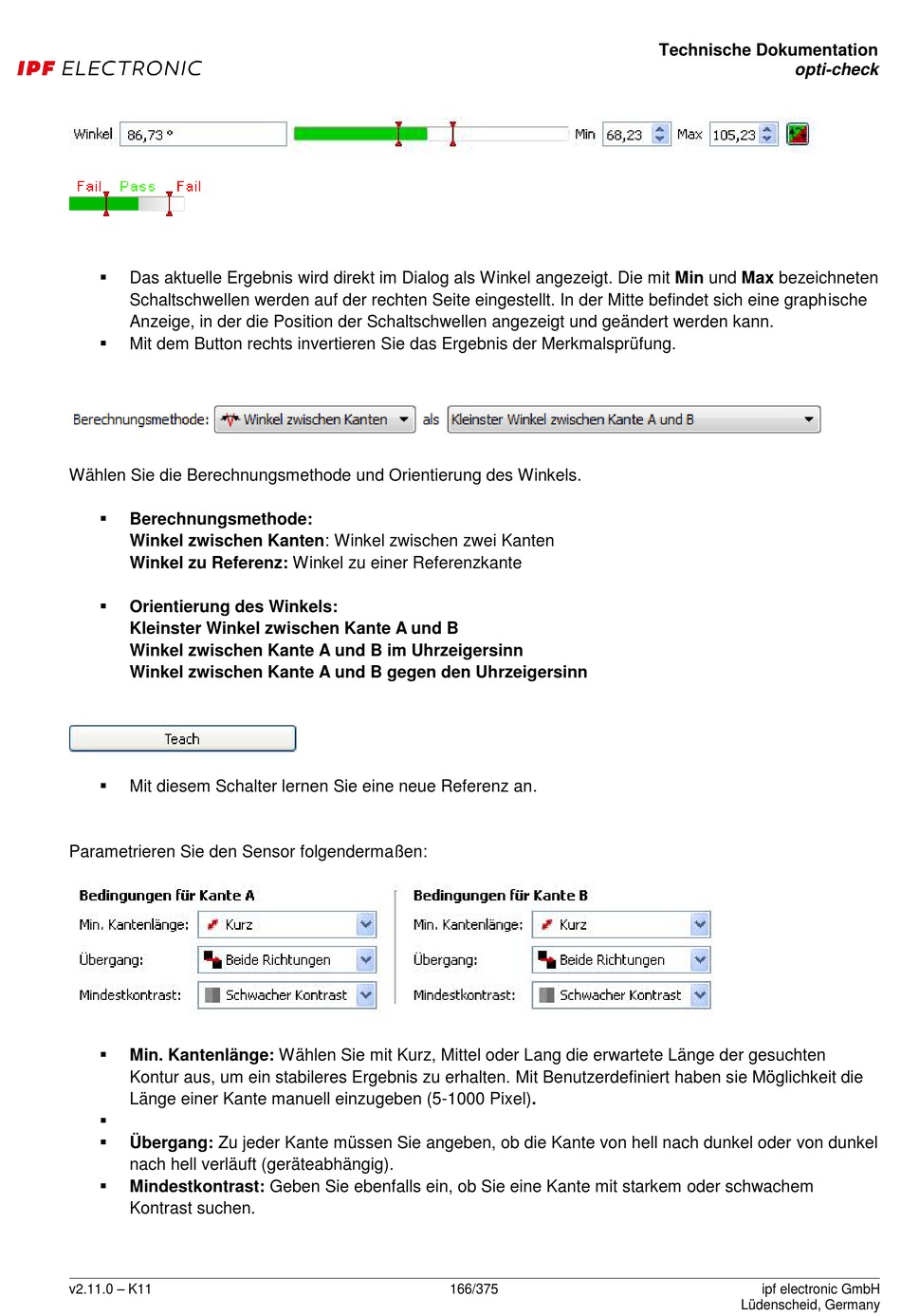

Das aktuelle Ergebnis wird direkt im Dialog als Winkel angezeigt. Die mit Min und Max bezeichneten
Schaltschwellen werden auf der rechten Seite eingestellt. In der Mitte befindet sich eine graphische
Anzeige, in der die Position der Schaltschwellen angezeigt und geändert werden kann.

Mit dem Button rechts invertieren Sie das Ergebnis der Merkmalsprüfung.
Wählen Sie die Berechnungsmethode und Orientierung des Winkels.

Berechnungsmethode:
Winkel zwischen Kanten: Winkel zwischen zwei Kanten
Winkel zu Referenz: Winkel zu einer Referenzkante

Orientierung des Winkels:
Kleinster Winkel zwischen Kante A und B
Winkel zwischen Kante A und B im Uhrzeigersinn
Winkel zwischen Kante A und B gegen den Uhrzeigersinn

Mit diesem Schalter lernen Sie eine neue Referenz an.
Parametrieren Sie den Sensor folgendermaßen:

Min. Kantenlänge: Wählen Sie mit Kurz, Mittel oder Lang die erwartete Länge der gesuchten
Kontur aus, um ein stabileres Ergebnis zu erhalten. Mit Benutzerdefiniert haben sie Möglichkeit die
Länge einer Kante manuell einzugeben (5-1000 Pixel).


Übergang: Zu jeder Kante müssen Sie angeben, ob die Kante von hell nach dunkel oder von dunkel
nach hell verläuft (geräteabhängig).

Mindestkontrast: Geben Sie ebenfalls ein, ob Sie eine Kante mit starkem oder schwachem
Kontrast suchen.
