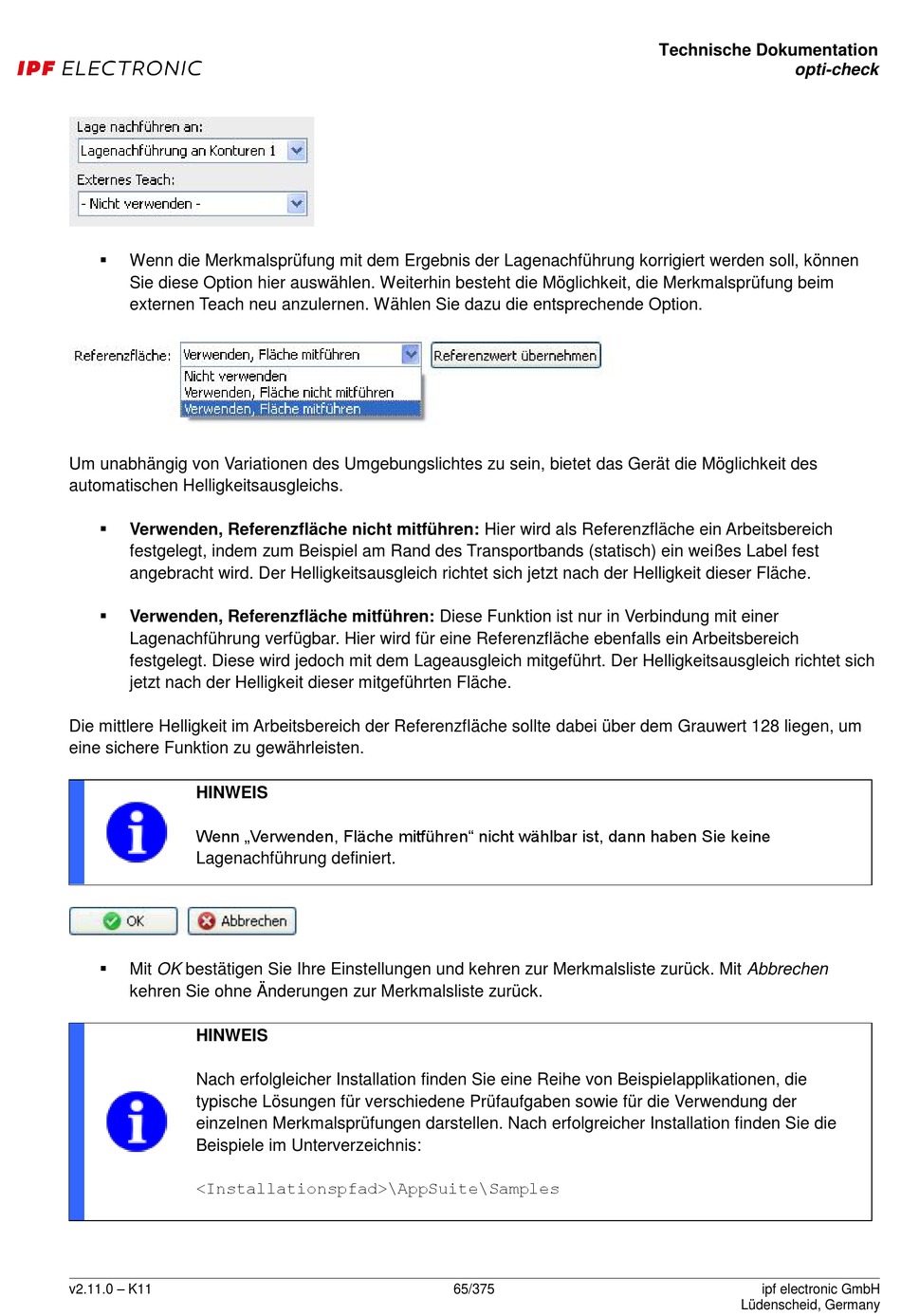

ipf electronic opti-check Technische Dokumentation Seite 65


Wenn die Merkmalsprüfung mit dem Ergebnis der Lagenachführung korrigiert werden soll, können
Sie diese Option hier auswählen. Weiterhin besteht die Möglichkeit, die Merkmalsprüfung beim
externen Teach neu anzulernen. Wählen Sie dazu die entsprechende Option.
Um unabhängig von Variationen des Umgebungslichtes zu sein, bietet das Gerät die Möglichkeit des
automatischen Helligkeitsausgleichs.

Verwenden, Referenzfläche nicht mitführen: Hier wird als Referenzfläche ein Arbeitsbereich
festgelegt, indem zum Beispiel am Rand des Transportbands (statisch) ein weißes Label fest
angebracht wird. Der Helligkeitsausgleich richtet sich jetzt nach der Helligkeit dieser Fläche.

Verwenden, Referenzfläche mitführen: Diese Funktion ist nur in Verbindung mit einer
Lagenachführung verfügbar. Hier wird für eine Referenzfläche ebenfalls ein Arbeitsbereich
festgelegt. Diese wird jedoch mit dem Lageausgleich mitgeführt. Der Helligkeitsausgleich richtet sich
jetzt nach der Helligkeit dieser mitgeführten Fläche.
Die mittlere Helligkeit im Arbeitsbereich der Referenzfläche sollte dabei über dem Grauwert 128 liegen, um
eine sichere Funktion zu gewährleisten.
HINWEIS
Wenn „Verwenden, Fläche mitführen" nicht wählbar ist, dann haben Sie keine
Lagenachführung definiert.

Mit OK bestätigen Sie Ihre Einstellungen und kehren zur Merkmalsliste zurück. Mit Abbrechen
kehren Sie ohne Änderungen zur Merkmalsliste zurück.
HINWEIS
Nach erfolgleicher Installation finden Sie eine Reihe von Beispielapplikationen, die
typische Lösungen für verschiedene Prüfaufgaben sowie für die Verwendung der
einzelnen Merkmalsprüfungen darstellen. Nach erfolgreicher Installation finden Sie die
Beispiele im Unterverzeichnis:
<Installationspfad>\AppSuite\Samples
