9.3 Schnittstellen konfigurieren

9.3.1

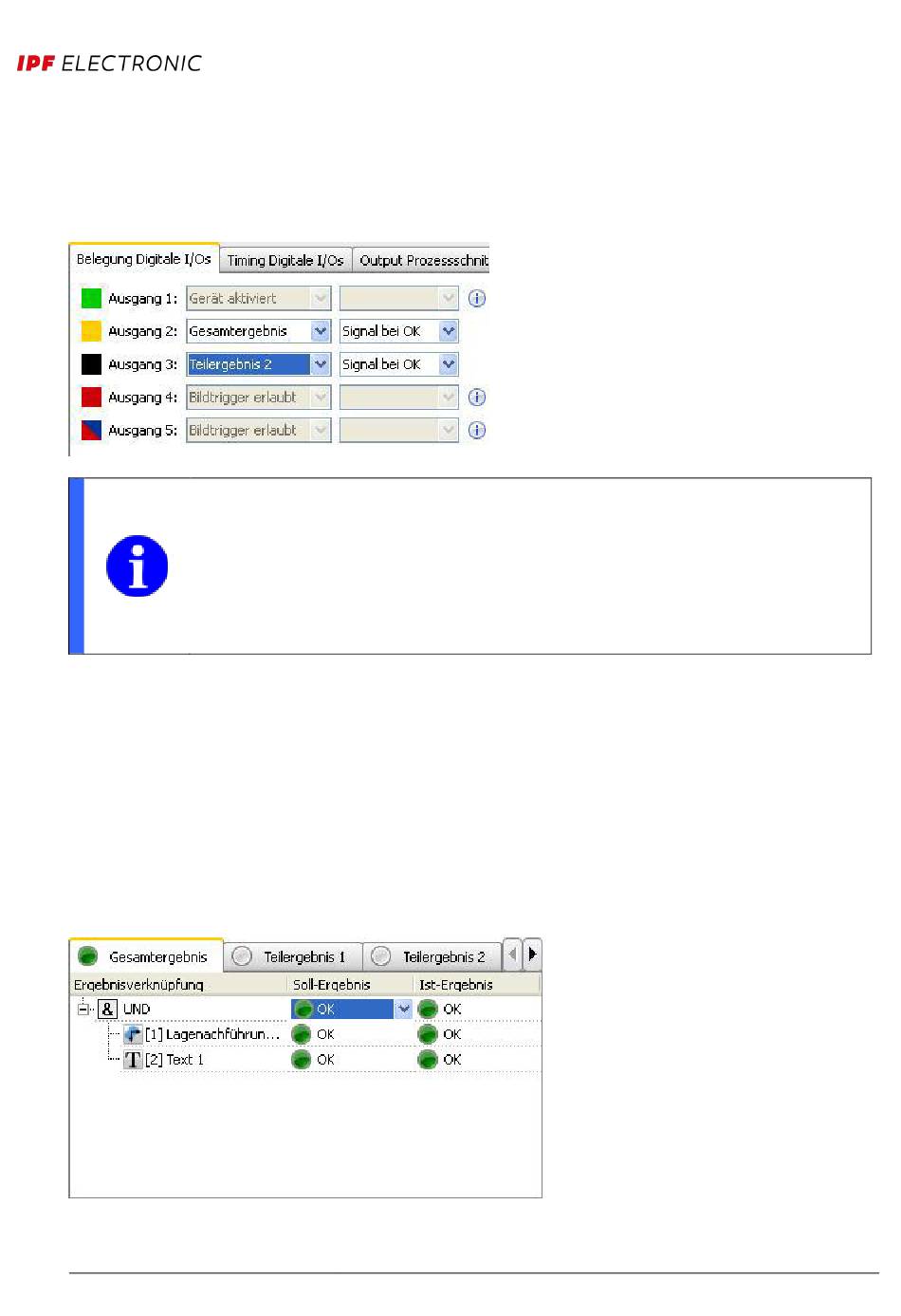

Belegung Digitale I/Os

In diesem Dialog können Sie die Einstellungen für die digitale Schnittstelle vornehmen.
HINWEIS
Bitte beachten Sie, dass während der Umschaltung eines Jobs das Gerät nicht aktiv ist
und der Ausgang „Bildtrigger erlaubt" deaktiviert wird. Bitte warten Sie mit der nächsten
Bildauswertung bis durch dieses Signal wieder der Zustand „Aktiv" angezeigt wird. Konnte
die Umschaltung nicht durchgeführt werden, bspw. durch eine ungültige Jobnummer, wird
ein Alarm-Signal bis zum nächsten Trigger ausgegeben.
Ausgang 1-5
Geben Sie hier ein, wie die Ausgänge aktiviert werden sollen. Sie können dabei zwischen drei Optionen
wählen: Gesamtergebnis, Teilergebnis, Alarm. Bei der Ausgabe der Ergebnisse haben Sie zusätzlich die
Wahl, ob Sie ein Signal für ein Pass- oder ein Fail-Ergebnis schalten möchten.
Über die digitalen Schnittstellen können Sie sowohl das Gesamtergebnis als auch die Teilergebnisse
ausgeben. Konfigurieren Sie dazu den gewünschten Ausgang im Gerätemenü.
Flexible Ergebnisverknüpfung (geräteabhängig)
