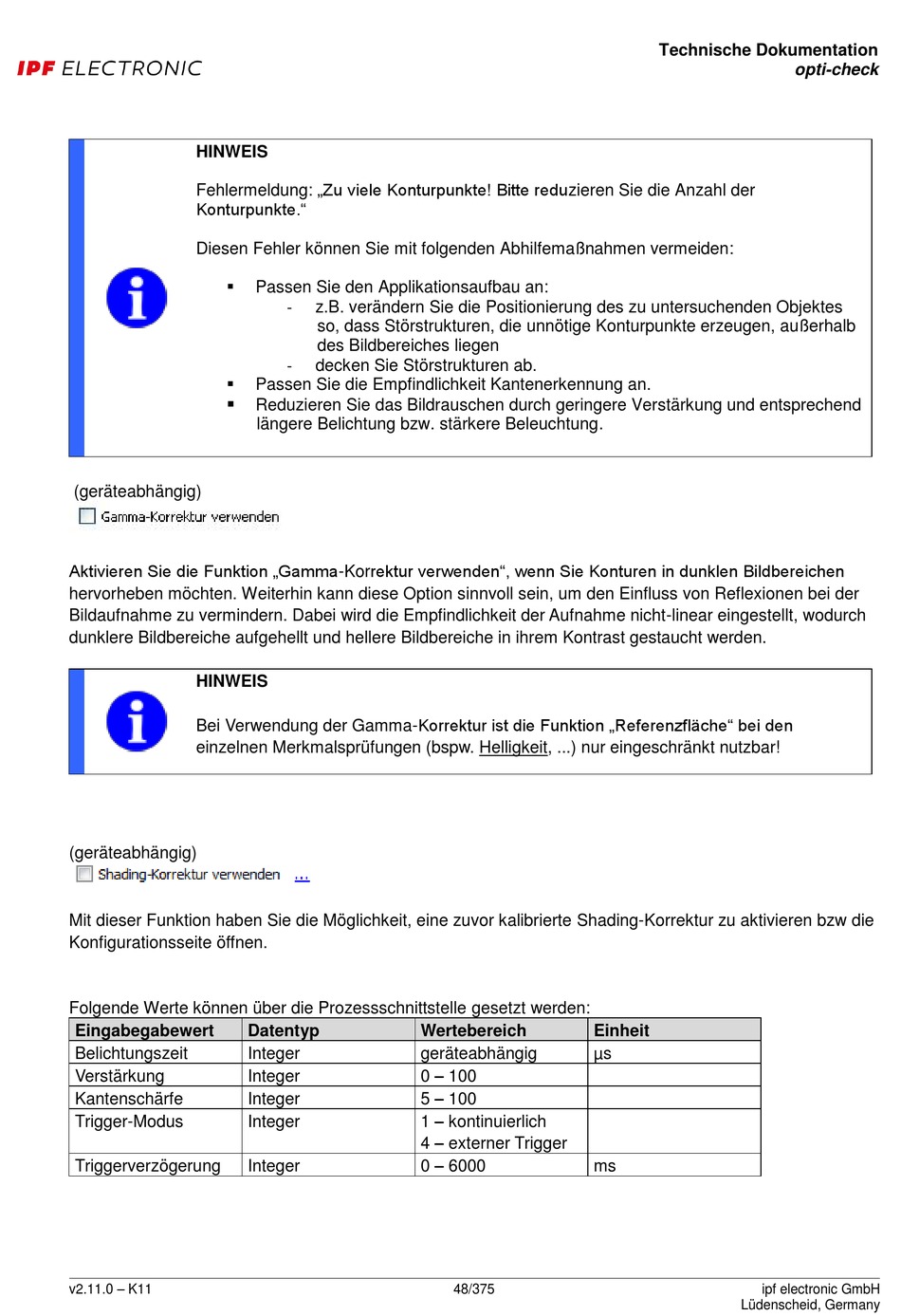

ipf electronic opti-check Technische Dokumentation Seite 48

HINWEIS
Fehlermeldung: „Zu viele Konturpunkte! Bitte reduzieren Sie die Anzahl der
Konturpunkte."
Diesen Fehler können Sie mit folgenden Abhilfemaßnahmen vermeiden:



(geräteabhängig)
Aktivieren Sie die Funktion „Gamma-Korrektur verwenden", wenn Sie Konturen in dunklen Bildbereichen
hervorheben möchten. Weiterhin kann diese Option sinnvoll sein, um den Einfluss von Reflexionen bei der
Bildaufnahme zu vermindern. Dabei wird die Empfindlichkeit der Aufnahme nicht-linear eingestellt, wodurch
dunklere Bildbereiche aufgehellt und hellere Bildbereiche in ihrem Kontrast gestaucht werden.
HINWEIS
Bei Verwendung der Gamma-Korrektur ist die Funktion „Referenzfläche" bei den
einzelnen Merkmalsprüfungen (bspw. Helligkeit, ...) nur eingeschränkt nutzbar!
(geräteabhängig)
Mit dieser Funktion haben Sie die Möglichkeit, eine zuvor kalibrierte Shading-Korrektur zu aktivieren bzw die
Konfigurationsseite öffnen.
Folgende Werte können über die Prozessschnittstelle gesetzt werden:
Eingabegabewert
Belichtungszeit
Verstärkung
Kantenschärfe
Trigger-Modus
Triggerverzögerung
v2.11.0 – K11
Passen Sie den Applikationsaufbau an:
- z.B. verändern Sie die Positionierung des zu untersuchenden Objektes
so, dass Störstrukturen, die unnötige Konturpunkte erzeugen, außerhalb
des Bildbereiches liegen
-
decken Sie Störstrukturen ab.
Passen Sie die Empfindlichkeit Kantenerkennung an.
Reduzieren Sie das Bildrauschen durch geringere Verstärkung und entsprechend
längere Belichtung bzw. stärkere Beleuchtung.
Datentyp
Integer
Integer
Integer
Integer
Integer
Wertebereich
geräteabhängig
0 – 100
5 – 100
1 – kontinuierlich
4 – externer Trigger
0 – 6000
48/375
Technische Dokumentation
Einheit
µs
ms
ipf electronic GmbH
Lüdenscheid, Germany
opti-check
