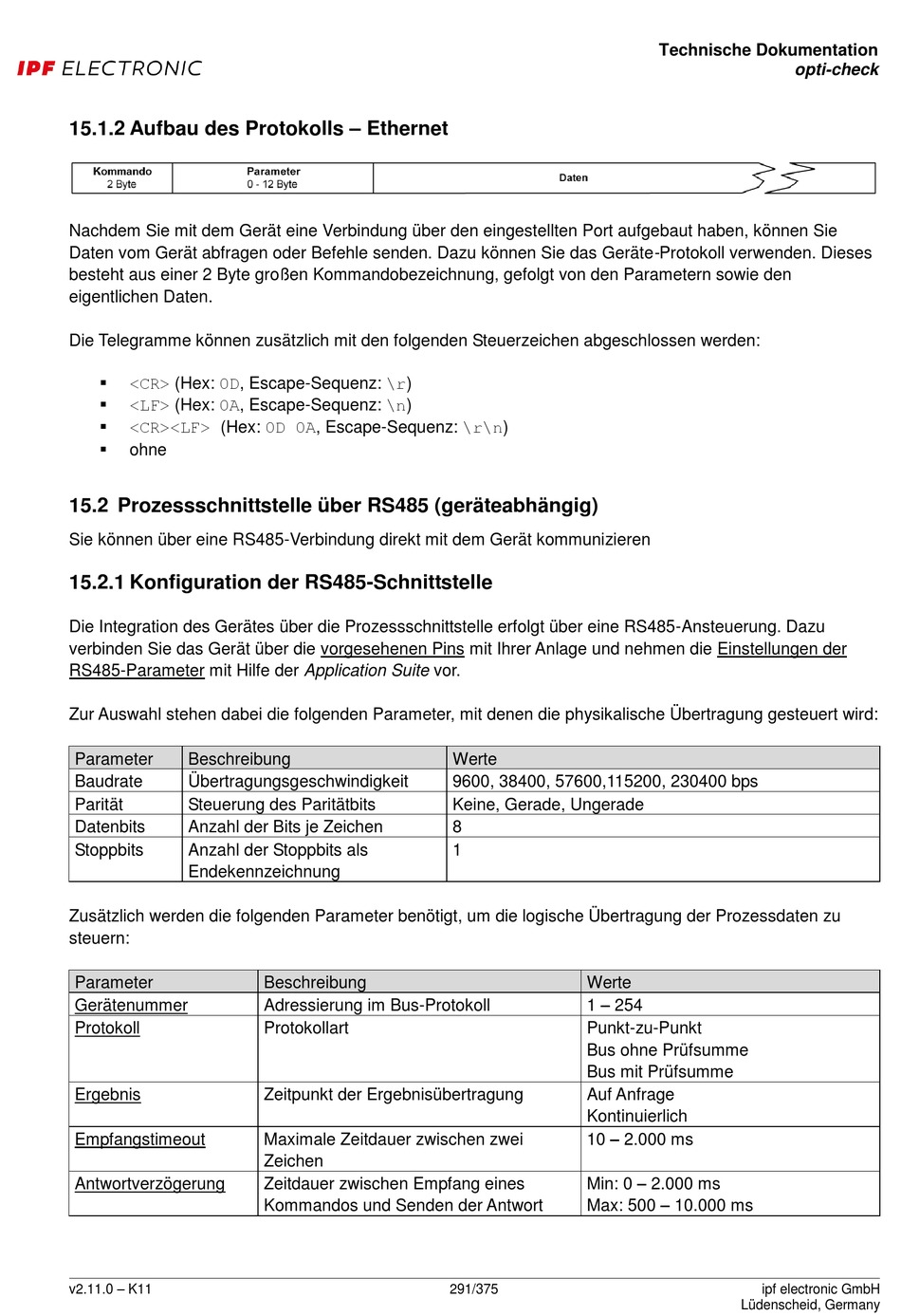

15.1.2 Aufbau des Protokolls – Ethernet
Nachdem Sie mit dem Gerät eine Verbindung über den eingestellten Port aufgebaut haben, können Sie
Daten vom Gerät abfragen oder Befehle senden. Dazu können Sie das Geräte-Protokoll verwenden. Dieses
besteht aus einer 2 Byte großen Kommandobezeichnung, gefolgt von den Parametern sowie den
eigentlichen Daten.
Die Telegramme können zusätzlich mit den folgenden Steuerzeichen abgeschlossen werden:
<CR> (Hex: 0D, Escape-Sequenz: \r)
<LF> (Hex: 0A, Escape-Sequenz: \n)
<CR><LF> (Hex: 0D 0A, Escape-Sequenz: \r\n)
ohne
15.2 Prozessschnittstelle über RS485 (geräteabhängig)
Sie können über eine RS485-Verbindung direkt mit dem Gerät kommunizieren

15.2.1 Konfiguration der RS485-Schnittstelle

Die Integration des Gerätes über die Prozessschnittstelle erfolgt über eine RS485-Ansteuerung. Dazu
verbinden Sie das Gerät über die vorgesehenen Pins mit Ihrer Anlage und nehmen die Einstellungen der
RS485-Parameter mit Hilfe der Application Suite vor.
Zur Auswahl stehen dabei die folgenden Parameter, mit denen die physikalische Übertragung gesteuert wird:
Parameter
Beschreibung
Baudrate
Übertragungsgeschwindigkeit
Parität
Steuerung des Paritätbits
Datenbits
Anzahl der Bits je Zeichen
Stoppbits
Anzahl der Stoppbits als
Endekennzeichnung
Zusätzlich werden die folgenden Parameter benötigt, um die logische Übertragung der Prozessdaten zu
steuern:
Parameter
Gerätenummer
Protokoll
Ergebnis
Empfangstimeout
Antwortverzögerung
v2.11.0 – K11
Beschreibung
Adressierung im Bus-Protokoll
Protokollart
Zeitpunkt der Ergebnisübertragung
Maximale Zeitdauer zwischen zwei
Zeichen
Zeitdauer zwischen Empfang eines
Kommandos und Senden der Antwort
Werte
9600, 38400, 57600,115200, 230400 bps
Keine, Gerade, Ungerade
8
1
Werte
1 – 254
Punkt-zu-Punkt
Bus ohne Prüfsumme
Bus mit Prüfsumme
Auf Anfrage
Kontinuierlich
10 – 2.000 ms
Min: 0 – 2.000 ms
Max: 500 – 10.000 ms
291/375
Technische Dokumentation
opti-check
ipf electronic GmbH
Lüdenscheid, Germany
