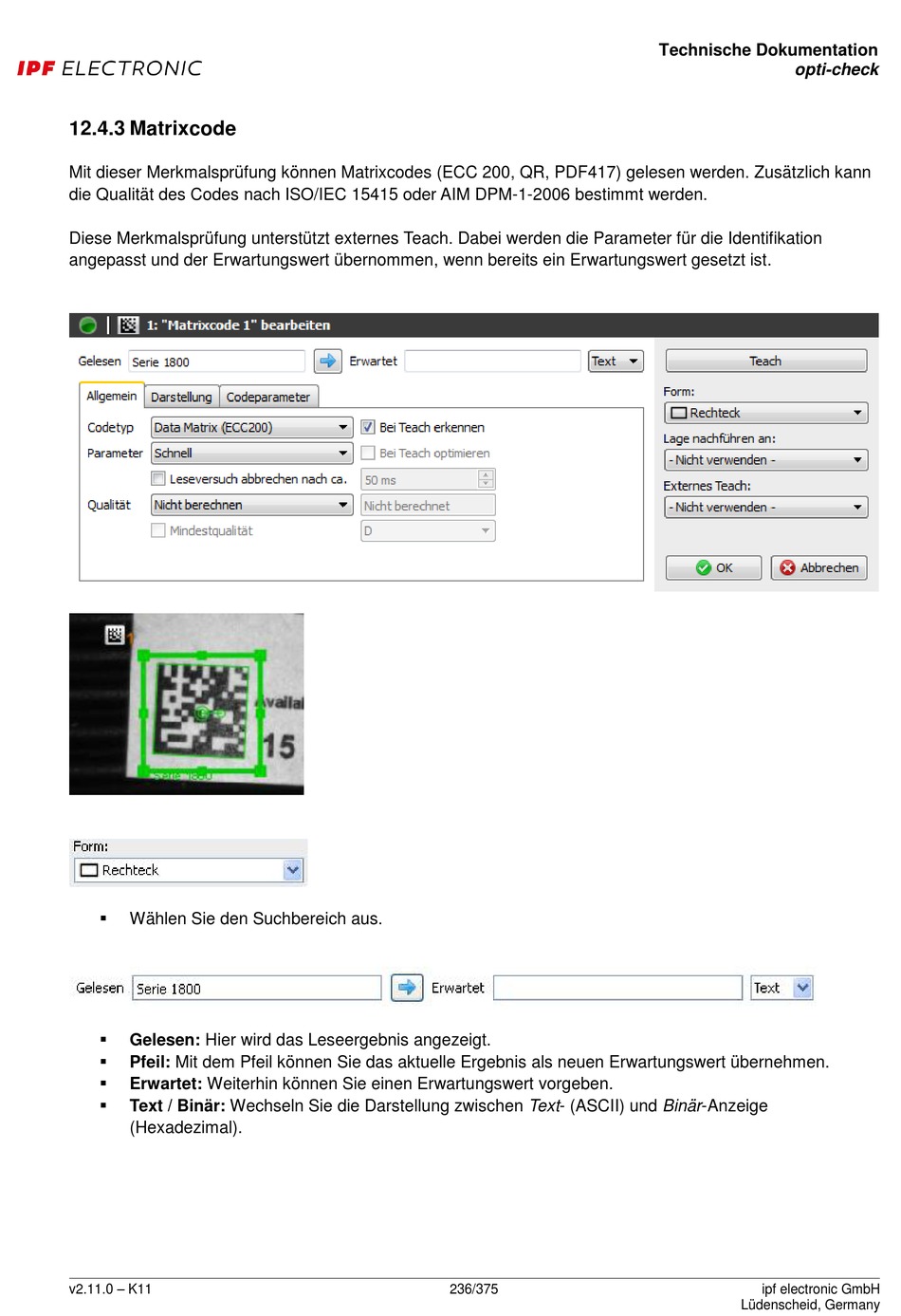

12.4.3 Matrixcode

Mit dieser Merkmalsprüfung können Matrixcodes (ECC 200, QR, PDF417) gelesen werden. Zusätzlich kann
die Qualität des Codes nach ISO/IEC 15415 oder AIM DPM-1-2006 bestimmt werden.
Diese Merkmalsprüfung unterstützt externes Teach. Dabei werden die Parameter für die Identifikation
angepasst und der Erwartungswert übernommen, wenn bereits ein Erwartungswert gesetzt ist.

Wählen Sie den Suchbereich aus.

Gelesen: Hier wird das Leseergebnis angezeigt.

Pfeil: Mit dem Pfeil können Sie das aktuelle Ergebnis als neuen Erwartungswert übernehmen.

Erwartet: Weiterhin können Sie einen Erwartungswert vorgeben.

Text / Binär: Wechseln Sie die Darstellung zwischen Text- (ASCII) und Binär-Anzeige
(Hexadezimal).
