PTQ80576

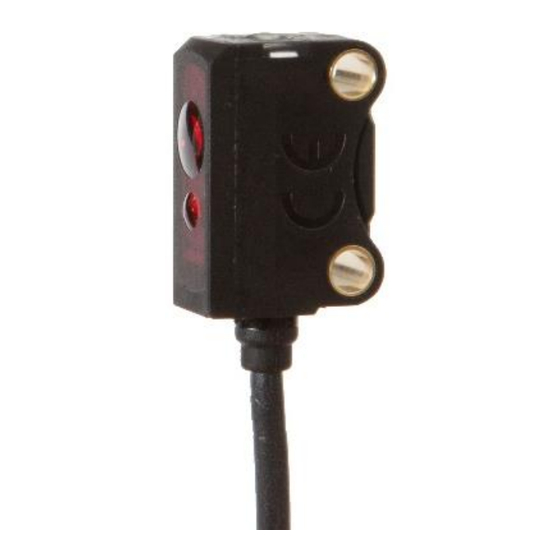

Laserlicht-Taster
Kunststoffgehäuse, kompakte Bauform
Einstellung durch Teach-In
LED-Anzeige mit Einstellhilfe
M8-Kabelstecker
4-polig
Parametrierbar über IO-Link
Laserschutzklasse 1
Hintergrundausblendung

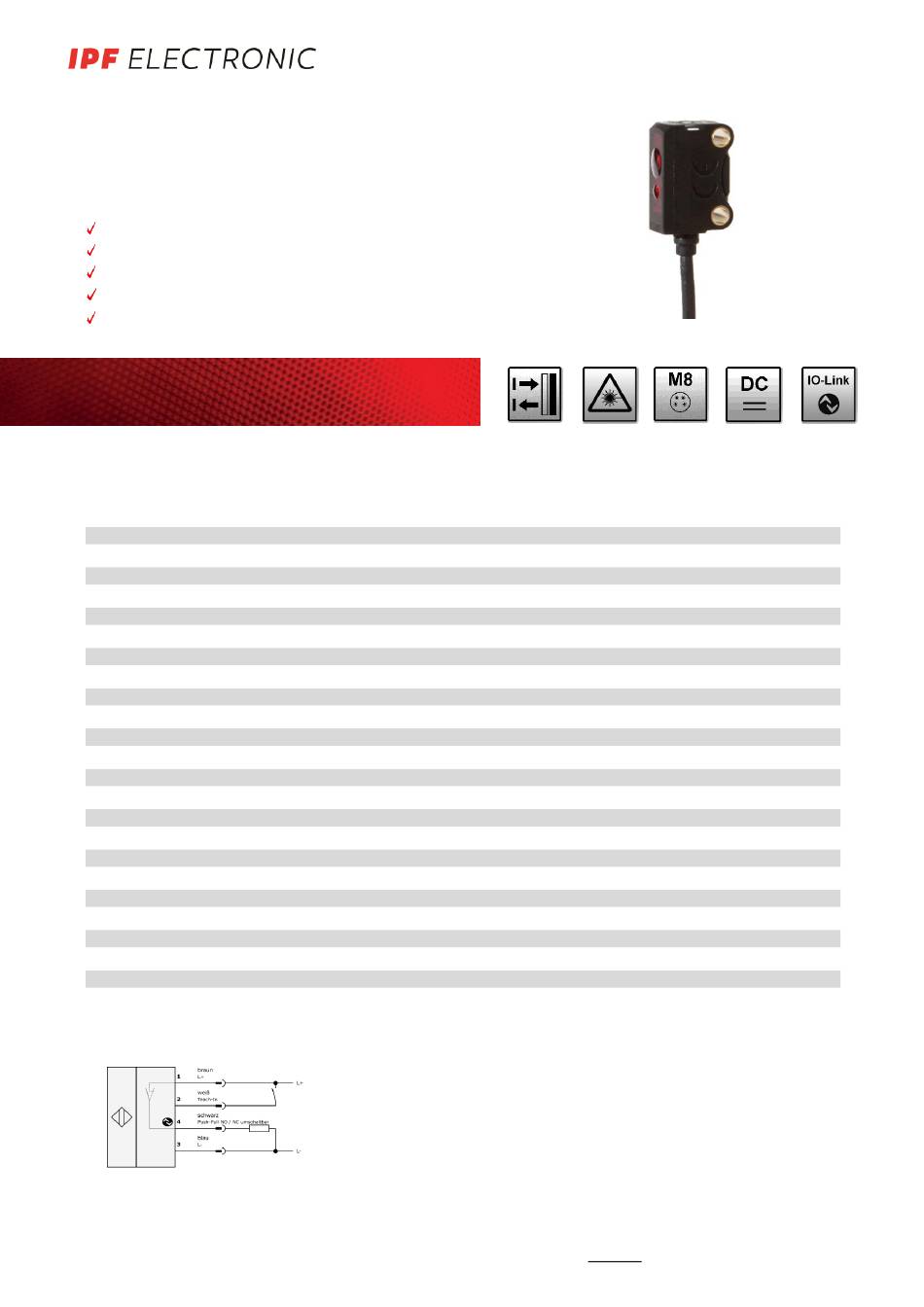

Technische Daten
Funktion
Tastweite
Einstellbereich
Betriebsspannung
Stromaufnahme (ohne Last)
Ausgangsstrom (max. Last)
Ausgangssignal
Ansprech- / Abfallzeit
Schaltfrequenz
Sendeelement (getaktet)
Lichtfleckgröße
Wellenlänge
kurzschlussfest
verpolungssicher
Anzeige (Betrieb)
Anzeige (Signal)
Material (Gehäuse)
Material (Frontscheibe)
Schutzart (EN60529)
Temperatur (Betrieb)
Anschluss
Anschlusszubehör
Montagezubehör (Universalhalter)
Elektrischer Anschluss
Farben:
1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz)
Funktionen:
1 = L+, 2 = teach-in, 3 = L-, 4 = Push-Pull, no/nc
ipf electronic gmbh
• Rosmarter Allee 14 • 58762 Altena
Hintergrundausblendung
6 ... 70mm
10 ... 70mm
10 ... 30V DC
≤ 12mA
≤ 50mA
Push-Pull, no/nc
≤ 0,5 ms
1kHz
Laserdiode, Rotlicht, gepulst
1 x 3mm
655nm
+
+
LED grün (LED 1)
LED gelb (LED 2)
Kunststoff (PUR)
PMMA
IP 67
-20 ... +50°C
M8-Stecker 4-polig
z.B. VK200375
AY000116
Hinweise zum Anschluss der weißen Leitung (PIN 2)
Tel +49 2351 9365-0 • Fax +49 2351 9365-19
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: Februar 2021
Verbindung mit L+: Teach-in analog den jeweiligen Angaben
für den Tastendruck
Verbindung mit L-:
Teach-Taste gesperrt
Keine Verbindung:
Normalbetrieb
Es wird empfohlen, die Leitung im Normal-
betrieb auf eine freie Klemme zu legen.
info@ipf.de • www.ipf.de
068-15007
