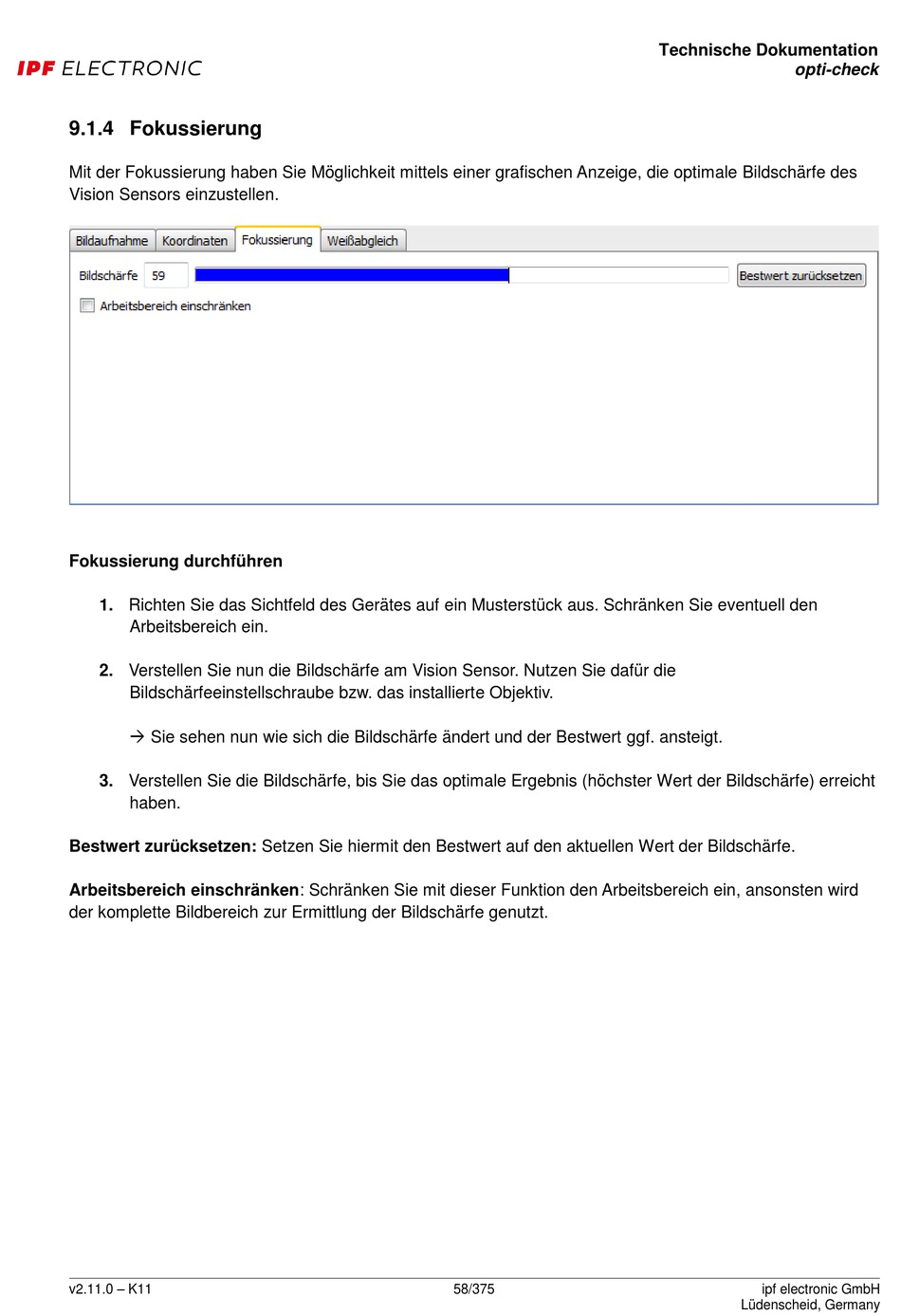

9.1.4 Fokussierung

Mit der Fokussierung haben Sie Möglichkeit mittels einer grafischen Anzeige, die optimale Bildschärfe des
Vision Sensors einzustellen.
Fokussierung durchführen
1. Richten Sie das Sichtfeld des Gerätes auf ein Musterstück aus. Schränken Sie eventuell den
Arbeitsbereich ein.
2. Verstellen Sie nun die Bildschärfe am Vision Sensor. Nutzen Sie dafür die
Bildschärfeeinstellschraube bzw. das installierte Objektiv.
 Sie sehen nun wie sich die Bildschärfe ändert und der Bestwert ggf. ansteigt.
3. Verstellen Sie die Bildschärfe, bis Sie das optimale Ergebnis (höchster Wert der Bildschärfe) erreicht
haben.
Bestwert zurücksetzen: Setzen Sie hiermit den Bestwert auf den aktuellen Wert der Bildschärfe.
Arbeitsbereich einschränken: Schränken Sie mit dieser Funktion den Arbeitsbereich ein, ansonsten wird
der komplette Bildbereich zur Ermittlung der Bildschärfe genutzt.
