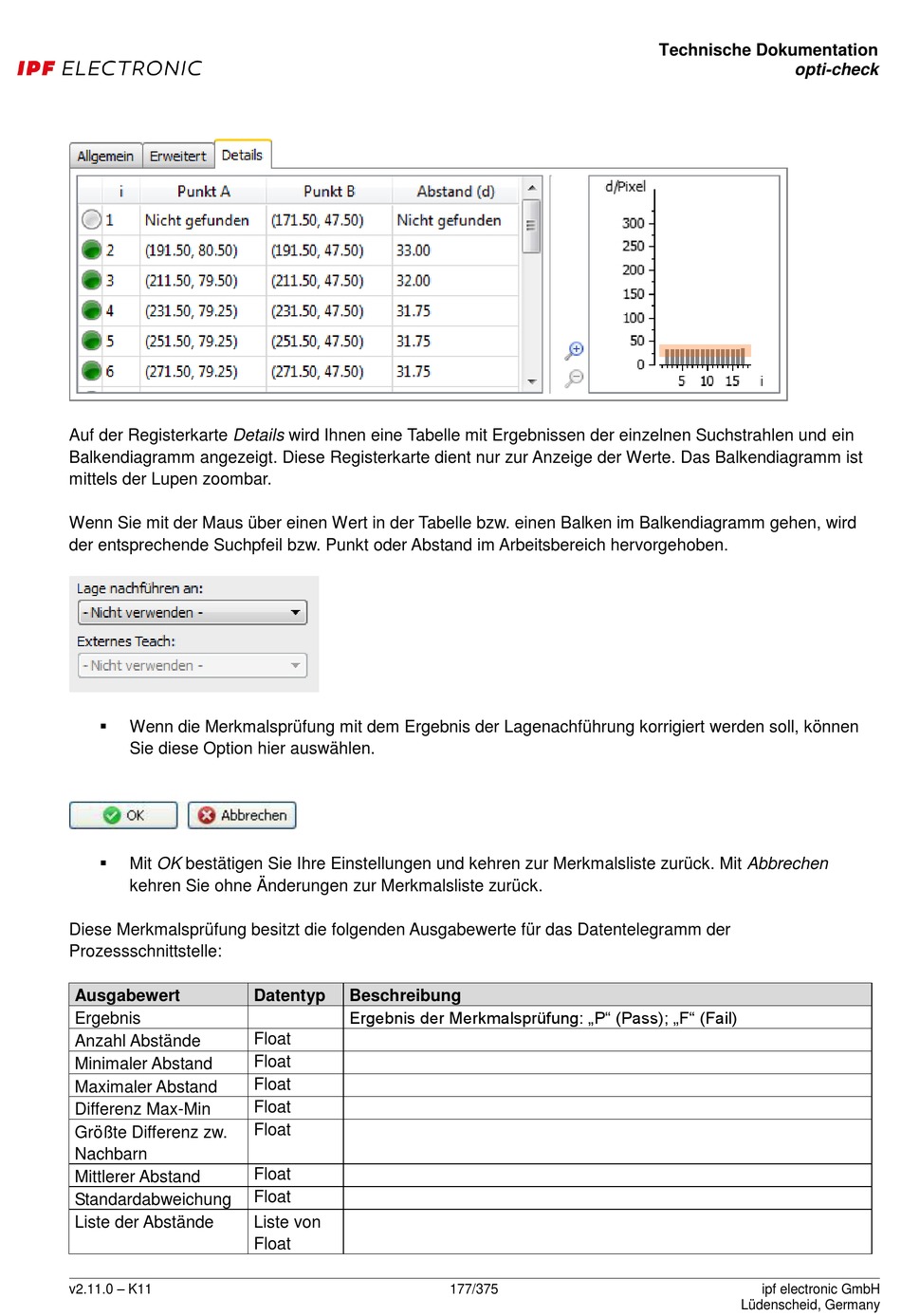

Auf der Registerkarte Details wird Ihnen eine Tabelle mit Ergebnissen der einzelnen Suchstrahlen und ein
Balkendiagramm angezeigt. Diese Registerkarte dient nur zur Anzeige der Werte. Das Balkendiagramm ist
mittels der Lupen zoombar.
Wenn Sie mit der Maus über einen Wert in der Tabelle bzw. einen Balken im Balkendiagramm gehen, wird
der entsprechende Suchpfeil bzw. Punkt oder Abstand im Arbeitsbereich hervorgehoben.

Wenn die Merkmalsprüfung mit dem Ergebnis der Lagenachführung korrigiert werden soll, können
Sie diese Option hier auswählen.

Mit OK bestätigen Sie Ihre Einstellungen und kehren zur Merkmalsliste zurück. Mit Abbrechen
kehren Sie ohne Änderungen zur Merkmalsliste zurück.
Diese Merkmalsprüfung besitzt die folgenden Ausgabewerte für das Datentelegramm der
Prozessschnittstelle:
Ausgabewert
Ergebnis
Anzahl Abstände
Minimaler Abstand
Maximaler Abstand
Differenz Max-Min
Größte Differenz zw.
Nachbarn
Mittlerer Abstand
Standardabweichung
Liste der Abstände
v2.11.0 – K11
Datentyp Beschreibung
Ergebnis der Merkmalsprüfung: „P" (Pass); „F" (Fail)
Float
Float
Float
Float
Float
Float
Float
Liste von
Float
