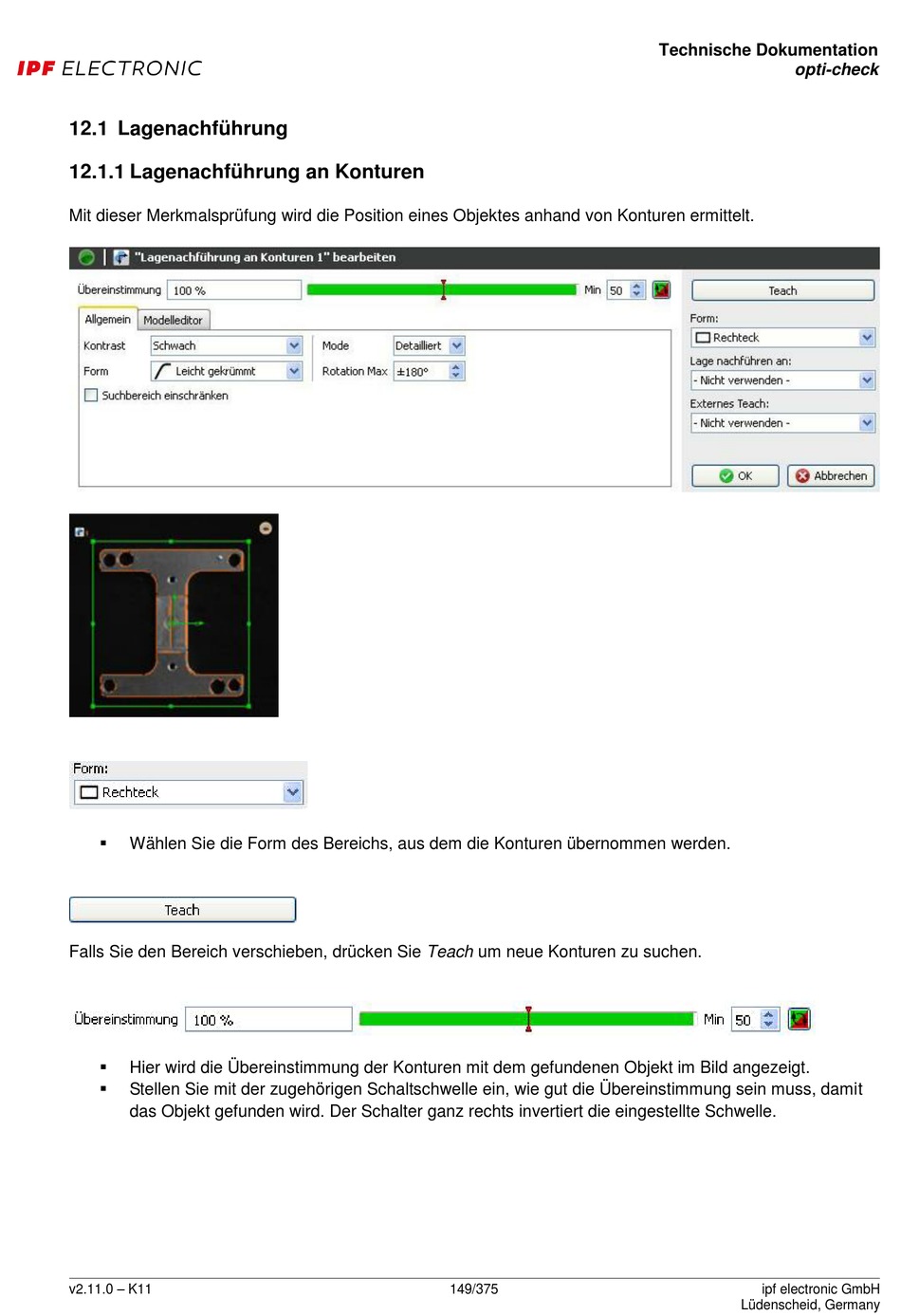

12.1 Lagenachführung
12.1.1 Lagenachführung an Konturen
Mit dieser Merkmalsprüfung wird die Position eines Objektes anhand von Konturen ermittelt.

Wählen Sie die Form des Bereichs, aus dem die Konturen übernommen werden.
Falls Sie den Bereich verschieben, drücken Sie Teach um neue Konturen zu suchen.

Hier wird die Übereinstimmung der Konturen mit dem gefundenen Objekt im Bild angezeigt.

Stellen Sie mit der zugehörigen Schaltschwelle ein, wie gut die Übereinstimmung sein muss, damit
das Objekt gefunden wird. Der Schalter ganz rechts invertiert die eingestellte Schwelle.
