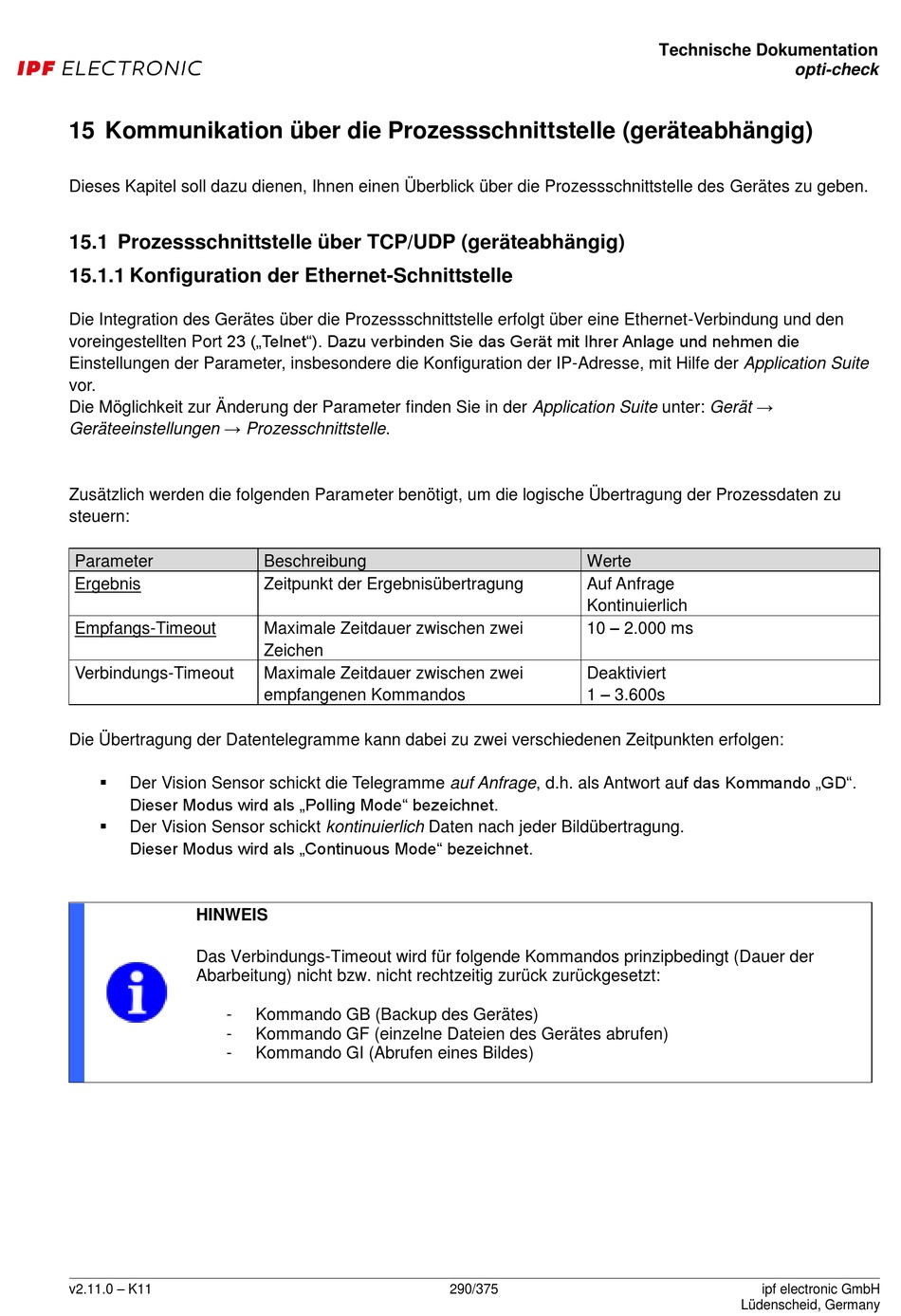

15 Kommunikation über die Prozessschnittstelle (geräteabhängig)
Dieses Kapitel soll dazu dienen, Ihnen einen Überblick über die Prozessschnittstelle des Gerätes zu geben.
15.1 Prozessschnittstelle über TCP/UDP (geräteabhängig)

15.1.1 Konfiguration der Ethernet-Schnittstelle

Die Integration des Gerätes über die Prozessschnittstelle erfolgt über eine Ethernet-Verbindung und den
voreingestellten Port 23 („Telnet"). Dazu verbinden Sie das Gerät mit Ihrer Anlage und nehmen die
Einstellungen der Parameter, insbesondere die Konfiguration der IP-Adresse, mit Hilfe der Application Suite
vor.
Die Möglichkeit zur Änderung der Parameter finden Sie in der Application Suite unter: Gerät →
Geräteeinstellungen → Prozesschnittstelle.
Zusätzlich werden die folgenden Parameter benötigt, um die logische Übertragung der Prozessdaten zu
steuern:
Parameter
Ergebnis
Empfangs-Timeout
Verbindungs-Timeout
Die Übertragung der Datentelegramme kann dabei zu zwei verschiedenen Zeitpunkten erfolgen:
 Der Vision Sensor schickt die Telegramme auf Anfrage, d.h. als Antwort auf das Kommando „GD".
Dieser Modus wird als „Polling Mode" bezeichnet.

Der Vision Sensor schickt kontinuierlich Daten nach jeder Bildübertragung.
Dieser Modus wird als „Continuous Mode" bezeichnet.
HINWEIS
Das Verbindungs-Timeout wird für folgende Kommandos prinzipbedingt (Dauer der
Abarbeitung) nicht bzw. nicht rechtzeitig zurück zurückgesetzt:
-
-
-
v2.11.0 – K11
Beschreibung
Zeitpunkt der Ergebnisübertragung
Maximale Zeitdauer zwischen zwei
Zeichen
Maximale Zeitdauer zwischen zwei
empfangenen Kommandos
Kommando GB (Backup des Gerätes)
Kommando GF (einzelne Dateien des Gerätes abrufen)
Kommando GI (Abrufen eines Bildes)
Werte
Auf Anfrage
Kontinuierlich
10 – 2.000 ms
Deaktiviert
1 – 3.600s
