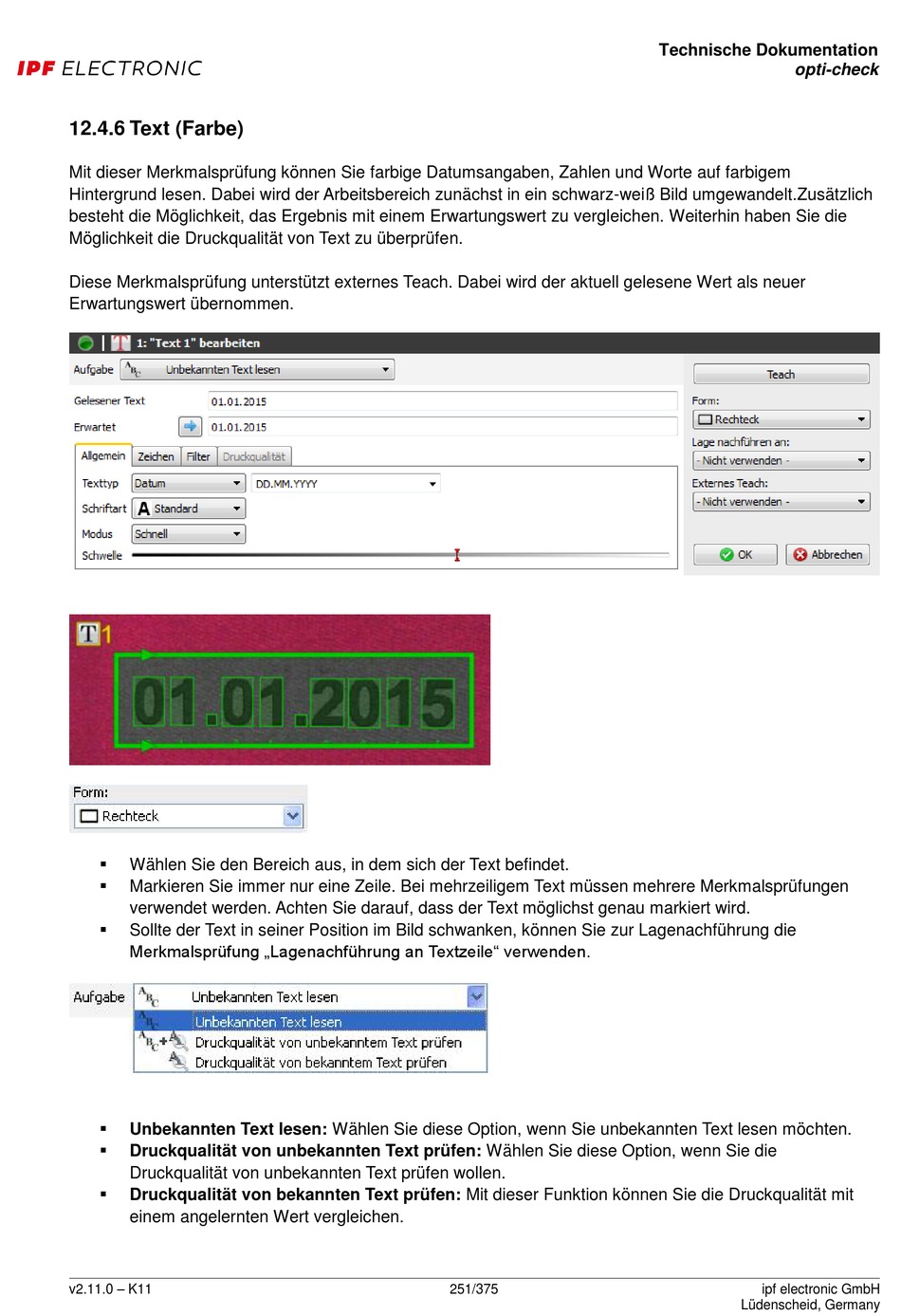

12.4.6 Text (Farbe)

Mit dieser Merkmalsprüfung können Sie farbige Datumsangaben, Zahlen und Worte auf farbigem
Hintergrund lesen. Dabei wird der Arbeitsbereich zunächst in ein schwarz-weiß Bild umgewandelt.Zusätzlich
besteht die Möglichkeit, das Ergebnis mit einem Erwartungswert zu vergleichen. Weiterhin haben Sie die
Möglichkeit die Druckqualität von Text zu überprüfen.
Diese Merkmalsprüfung unterstützt externes Teach. Dabei wird der aktuell gelesene Wert als neuer
Erwartungswert übernommen.

Wählen Sie den Bereich aus, in dem sich der Text befindet.

Markieren Sie immer nur eine Zeile. Bei mehrzeiligem Text müssen mehrere Merkmalsprüfungen
verwendet werden. Achten Sie darauf, dass der Text möglichst genau markiert wird.

Sollte der Text in seiner Position im Bild schwanken, können Sie zur Lagenachführung die
Merkmalsprüfung „Lagenachführung an Textzeile" verwenden.

Unbekannten Text lesen: Wählen Sie diese Option, wenn Sie unbekannten Text lesen möchten.

Druckqualität von unbekannten Text prüfen: Wählen Sie diese Option, wenn Sie die
Druckqualität von unbekannten Text prüfen wollen.

Druckqualität von bekannten Text prüfen: Mit dieser Funktion können Sie die Druckqualität mit
einem angelernten Wert vergleichen.
