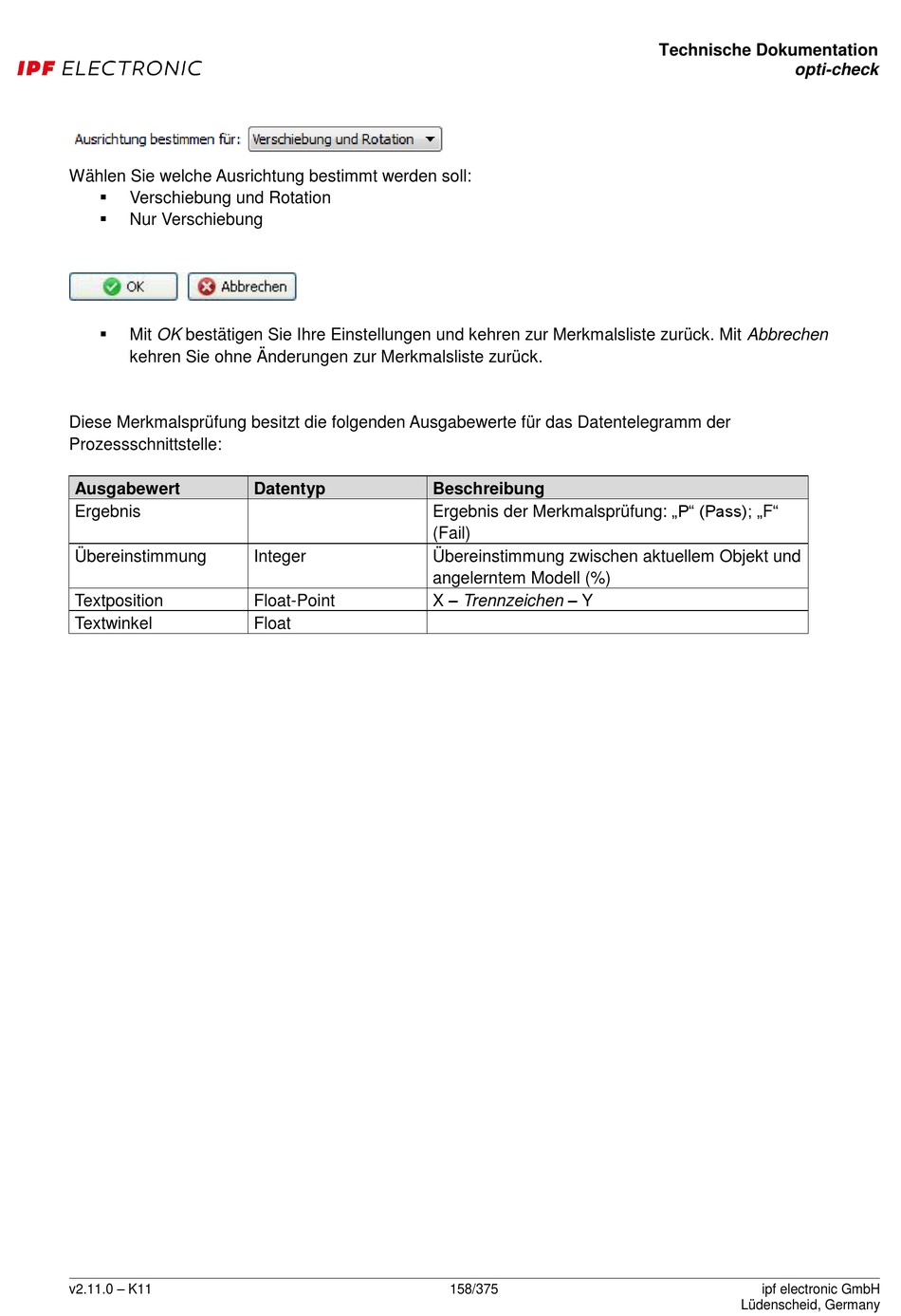

ipf electronic opti-check Technische Dokumentation Seite 158

Wählen Sie welche Ausrichtung bestimmt werden soll:

Verschiebung und Rotation

Nur Verschiebung

Mit OK bestätigen Sie Ihre Einstellungen und kehren zur Merkmalsliste zurück. Mit Abbrechen
kehren Sie ohne Änderungen zur Merkmalsliste zurück.
Diese Merkmalsprüfung besitzt die folgenden Ausgabewerte für das Datentelegramm der
Prozessschnittstelle:
Ausgabewert
Ergebnis
Übereinstimmung
Textposition
Textwinkel
v2.11.0 – K11
Datentyp
Integer
Float-Point
Float
Beschreibung
Ergebnis der Merkmalsprüfung: „P" (Pass); „F"
(Fail)
Übereinstimmung zwischen aktuellem Objekt und
angelerntem Modell (%)
X – Trennzeichen – Y
