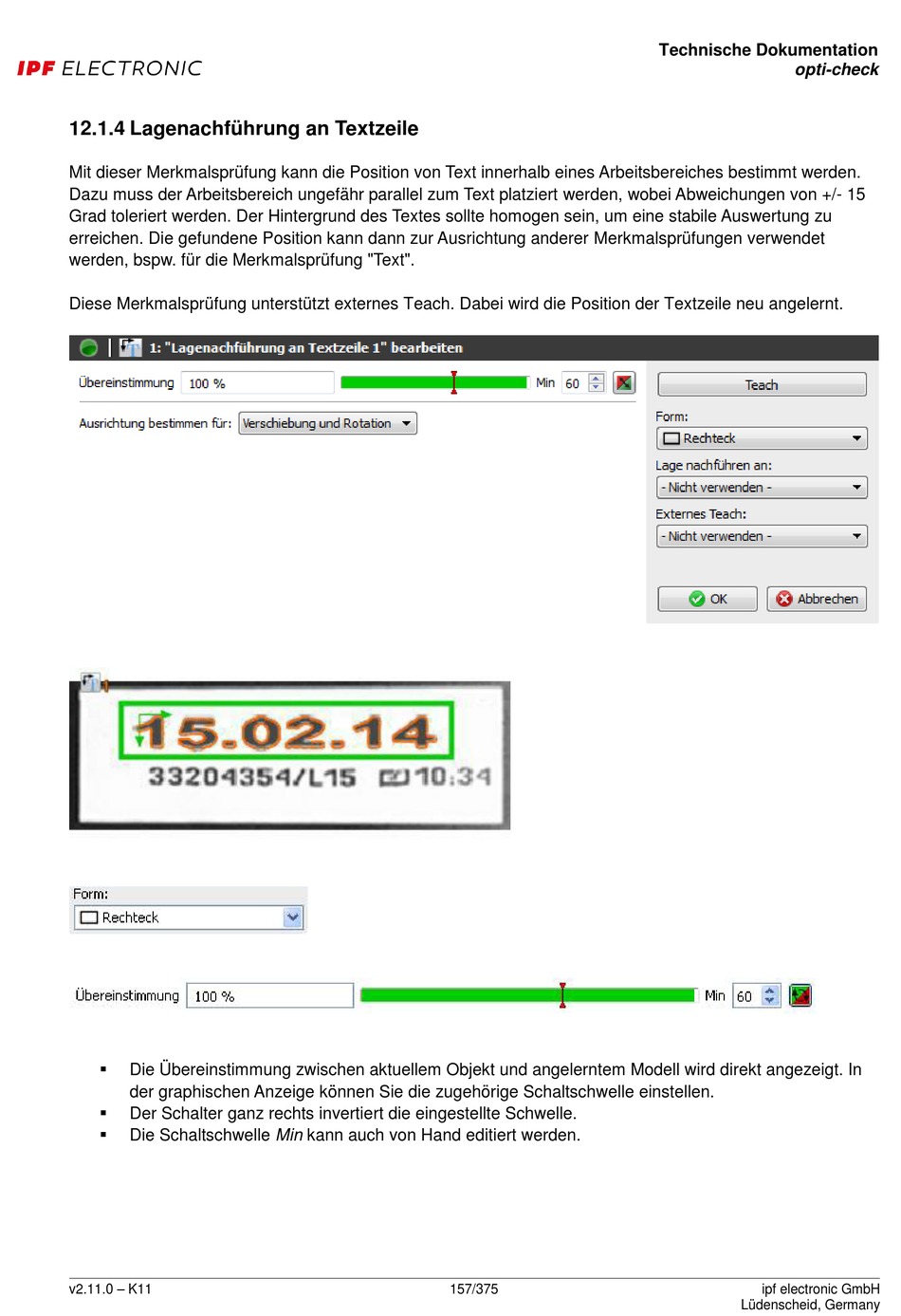

12.1.4 Lagenachführung an Textzeile
Mit dieser Merkmalsprüfung kann die Position von Text innerhalb eines Arbeitsbereiches bestimmt werden.
Dazu muss der Arbeitsbereich ungefähr parallel zum Text platziert werden, wobei Abweichungen von +/- 15
Grad toleriert werden. Der Hintergrund des Textes sollte homogen sein, um eine stabile Auswertung zu
erreichen. Die gefundene Position kann dann zur Ausrichtung anderer Merkmalsprüfungen verwendet
werden, bspw. für die Merkmalsprüfung "Text".
Diese Merkmalsprüfung unterstützt externes Teach. Dabei wird die Position der Textzeile neu angelernt.

Die Übereinstimmung zwischen aktuellem Objekt und angelerntem Modell wird direkt angezeigt. In
der graphischen Anzeige können Sie die zugehörige Schaltschwelle einstellen.

Der Schalter ganz rechts invertiert die eingestellte Schwelle.

Die Schaltschwelle Min kann auch von Hand editiert werden.
