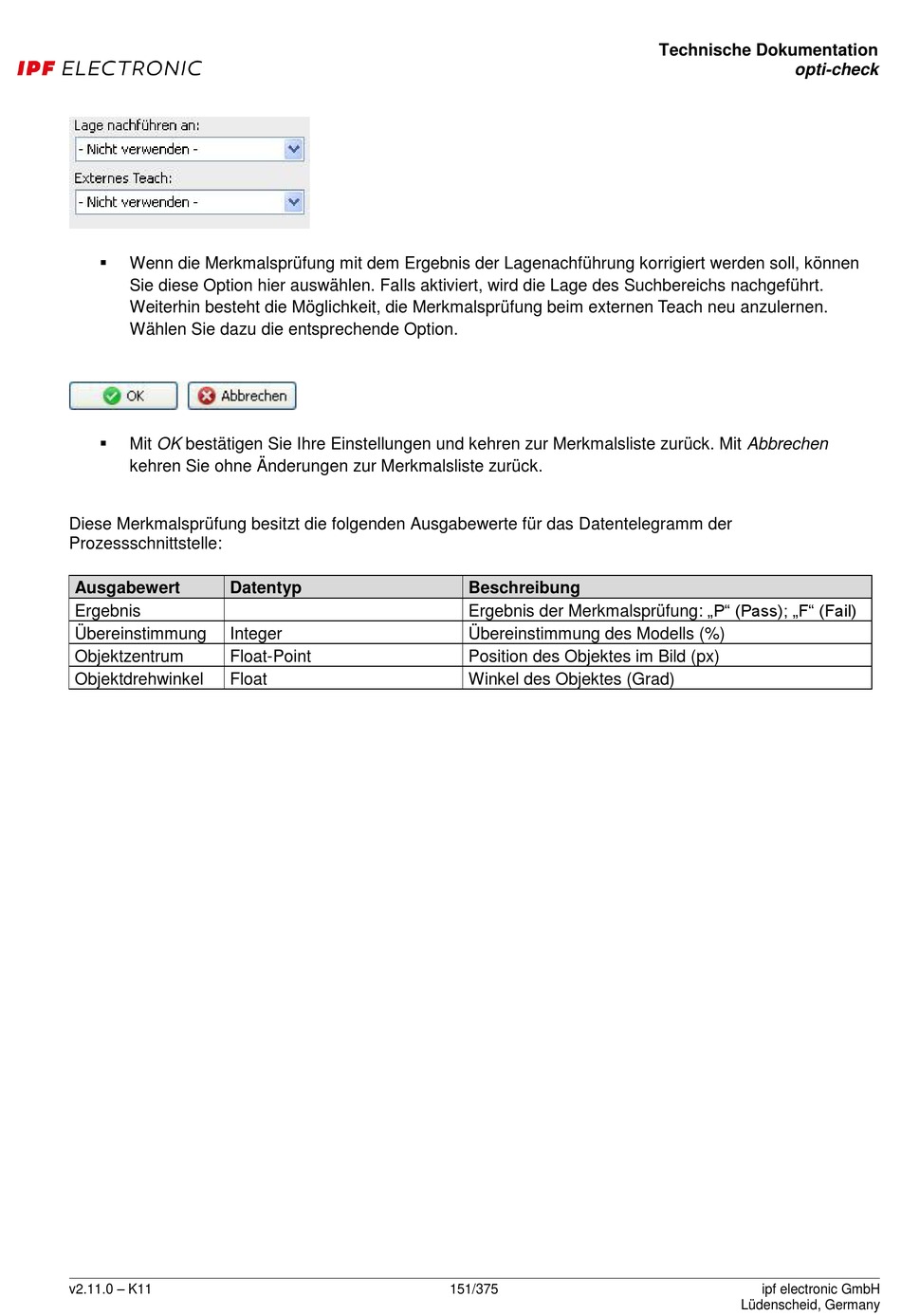

Wenn die Merkmalsprüfung mit dem Ergebnis der Lagenachführung korrigiert werden soll, können
Sie diese Option hier auswählen. Falls aktiviert, wird die Lage des Suchbereichs nachgeführt.
Weiterhin besteht die Möglichkeit, die Merkmalsprüfung beim externen Teach neu anzulernen.
Wählen Sie dazu die entsprechende Option.

Mit OK bestätigen Sie Ihre Einstellungen und kehren zur Merkmalsliste zurück. Mit Abbrechen
kehren Sie ohne Änderungen zur Merkmalsliste zurück.
Diese Merkmalsprüfung besitzt die folgenden Ausgabewerte für das Datentelegramm der
Prozessschnittstelle:
Ausgabewert Datentyp
Ergebnis
Übereinstimmung Integer
Objektzentrum Float-Point
Objektdrehwinkel Float
v2.11.0 – K11
Beschreibung
Ergebnis der Merkmalsprüfung: „P" (Pass); „F" (Fail)
Übereinstimmung des Modells (%)
Position des Objektes im Bild (px)
Winkel des Objektes (Grad)
