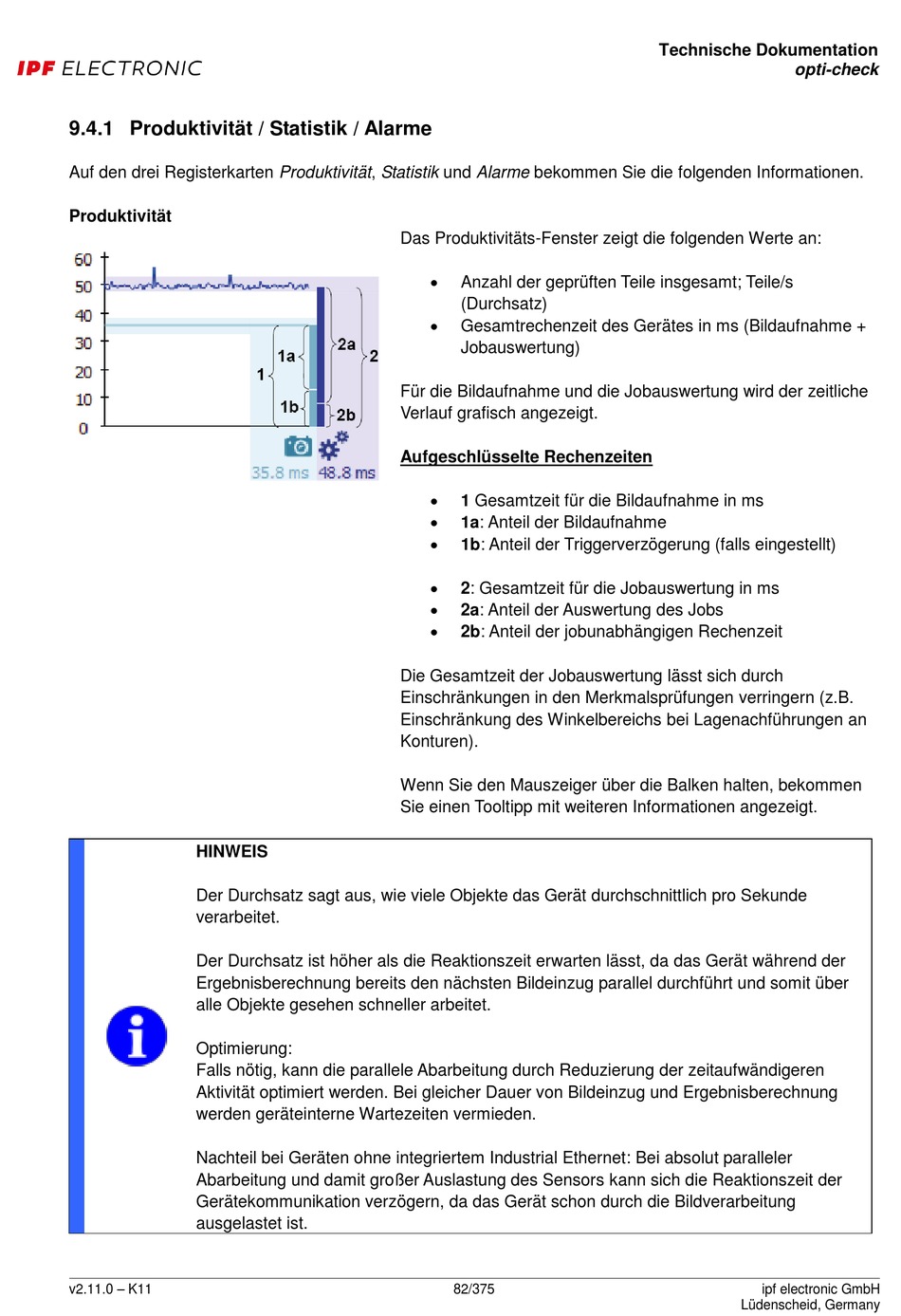

9.4.1 Produktivität / Statistik / Alarme
Auf den drei Registerkarten Produktivität, Statistik und Alarme bekommen Sie die folgenden Informationen.
Produktivität
HINWEIS
Der Durchsatz sagt aus, wie viele Objekte das Gerät durchschnittlich pro Sekunde
verarbeitet.
Der Durchsatz ist höher als die Reaktionszeit erwarten lässt, da das Gerät während der
Ergebnisberechnung bereits den nächsten Bildeinzug parallel durchführt und somit über
alle Objekte gesehen schneller arbeitet.
Optimierung:
Falls nötig, kann die parallele Abarbeitung durch Reduzierung der zeitaufwändigeren
Aktivität optimiert werden. Bei gleicher Dauer von Bildeinzug und Ergebnisberechnung
werden geräteinterne Wartezeiten vermieden.
Nachteil bei Geräten ohne integriertem Industrial Ethernet: Bei absolut paralleler
Abarbeitung und damit großer Auslastung des Sensors kann sich die Reaktionszeit der
Gerätekommunikation verzögern, da das Gerät schon durch die Bildverarbeitung
ausgelastet ist.
v2.11.0 – K11
Das Produktivitäts-Fenster zeigt die folgenden Werte an:

Anzahl der geprüften Teile insgesamt; Teile/s
(Durchsatz)

Gesamtrechenzeit des Gerätes in ms (Bildaufnahme +
Jobauswertung)
Für die Bildaufnahme und die Jobauswertung wird der zeitliche
Verlauf grafisch angezeigt.
Aufgeschlüsselte Rechenzeiten

1 Gesamtzeit für die Bildaufnahme in ms

1a: Anteil der Bildaufnahme

1b: Anteil der Triggerverzögerung (falls eingestellt)

2: Gesamtzeit für die Jobauswertung in ms

2a: Anteil der Auswertung des Jobs

2b: Anteil der jobunabhängigen Rechenzeit
Die Gesamtzeit der Jobauswertung lässt sich durch
Einschränkungen in den Merkmalsprüfungen verringern (z.B.
Einschränkung des Winkelbereichs bei Lagenachführungen an
Konturen).
Wenn Sie den Mauszeiger über die Balken halten, bekommen
Sie einen Tooltipp mit weiteren Informationen angezeigt.
