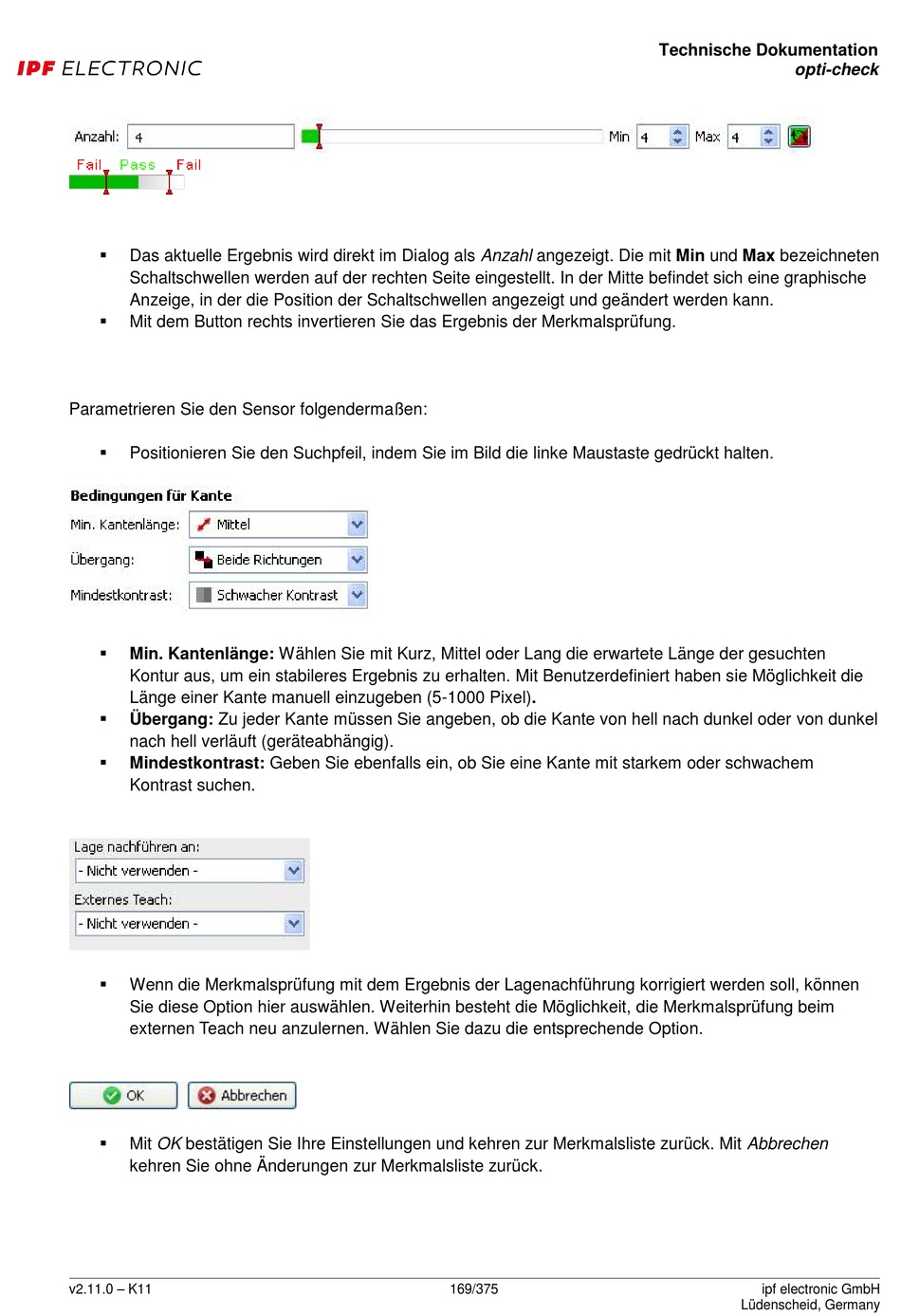

Das aktuelle Ergebnis wird direkt im Dialog als Anzahl angezeigt. Die mit Min und Max bezeichneten
Schaltschwellen werden auf der rechten Seite eingestellt. In der Mitte befindet sich eine graphische
Anzeige, in der die Position der Schaltschwellen angezeigt und geändert werden kann.

Mit dem Button rechts invertieren Sie das Ergebnis der Merkmalsprüfung.
Parametrieren Sie den Sensor folgendermaßen:

Positionieren Sie den Suchpfeil, indem Sie im Bild die linke Maustaste gedrückt halten.

Min. Kantenlänge: Wählen Sie mit Kurz, Mittel oder Lang die erwartete Länge der gesuchten
Kontur aus, um ein stabileres Ergebnis zu erhalten. Mit Benutzerdefiniert haben sie Möglichkeit die
Länge einer Kante manuell einzugeben (5-1000 Pixel).

Übergang: Zu jeder Kante müssen Sie angeben, ob die Kante von hell nach dunkel oder von dunkel
nach hell verläuft (geräteabhängig).

Mindestkontrast: Geben Sie ebenfalls ein, ob Sie eine Kante mit starkem oder schwachem
Kontrast suchen.

Wenn die Merkmalsprüfung mit dem Ergebnis der Lagenachführung korrigiert werden soll, können
Sie diese Option hier auswählen. Weiterhin besteht die Möglichkeit, die Merkmalsprüfung beim
externen Teach neu anzulernen. Wählen Sie dazu die entsprechende Option.

Mit OK bestätigen Sie Ihre Einstellungen und kehren zur Merkmalsliste zurück. Mit Abbrechen
kehren Sie ohne Änderungen zur Merkmalsliste zurück.
