Diese Merkmalsprüfung besitzt die folgenden Ausgabewerte für das Datentelegramm der
Prozessschnittstelle:
Ausgabewert
Ergebnis
Objektzentrum
Objektdrehwinkel
Kante A (2)
Kante B
Die Ausgabewerte für das Datentelegramm der Prozessschnittstelle beschreibt die Kante (2) als Gerade,
definiert über den Startpunkt (1) und dem Anstieg (Steigungsdreieck: ∆x, ∆y).

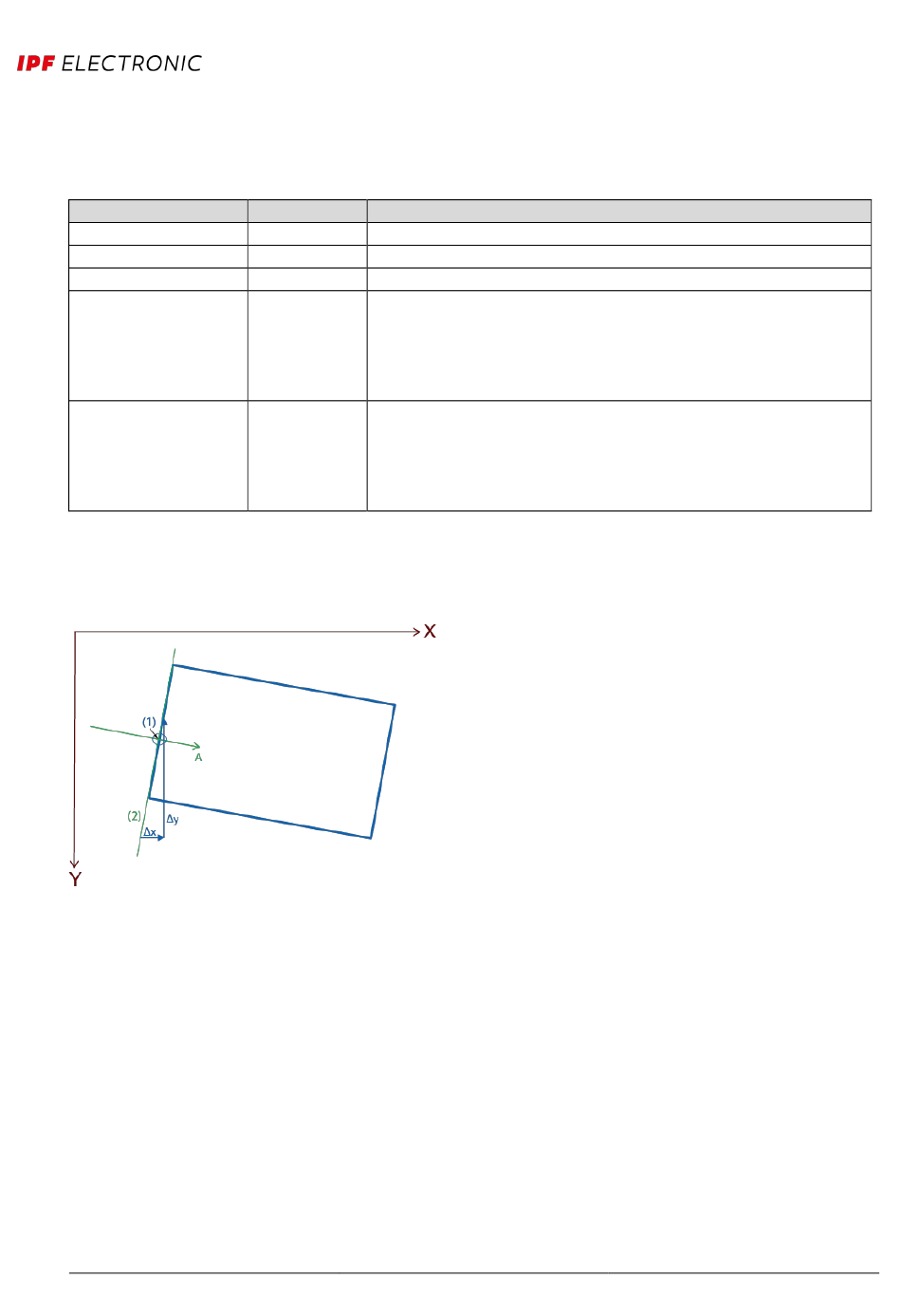

Illustrierung der Ausgabewerte eines Suchpfeils bei der Lagenachführung an Kanten
v2.11.0 – K11
Datentyp Beschreibung
Ergebnis der Merkmalsprüfung: „P" (Pass); „F" (Fail)
Float-Point Position des Objektes im Bild (px)
Float Winkel des Objektes (Grad)
Float Koordinaten (1) der gefundenen Kante A:
Startpunkt X –Trennzeichen
Startpunkt Y –Trennzeichen
Anstieg der Kante ∆x –Trennzeichen
Anstieg der Kante ∆y –Trennzeichen
Float Koordinaten der gefundenen Kante B:
Startpunkt X –Trennzeichen
Startpunkt Y –Trennzeichen
Anstieg der Kante ∆x –Trennzeichen
Anstieg der Kante ∆y –Trennzeichen
