12.4.7 Anhang: Qualitätsmerkmale bei Barcode und Matrixcode
Für die verschiedenen Codetypen sind zahlreiche Qualitätsmerkmale definiert, die im Folgenden detaillierter
beschrieben sind. Bitte beachten Sie, dass für diese Normen Beleuchtungsordnungen und
Qualitätsanforderungen an das Bild definiert sind, so dass sich die ermittelten Werte nicht unmittelbar auf
Ihre Einbausituation abbilden lassen!
Qualitätsmerkmale Barcode (ISO/IEC 15416)
Bezeichnung
Lesbarkeit
Symbolkontrast
Minimaler Reflexionswert
Kantenkontrast
Modulation
Defekte
Dekodierbarkeit
Weitere codespezifische Parameter
Ermittlung der Qualität von Barcode

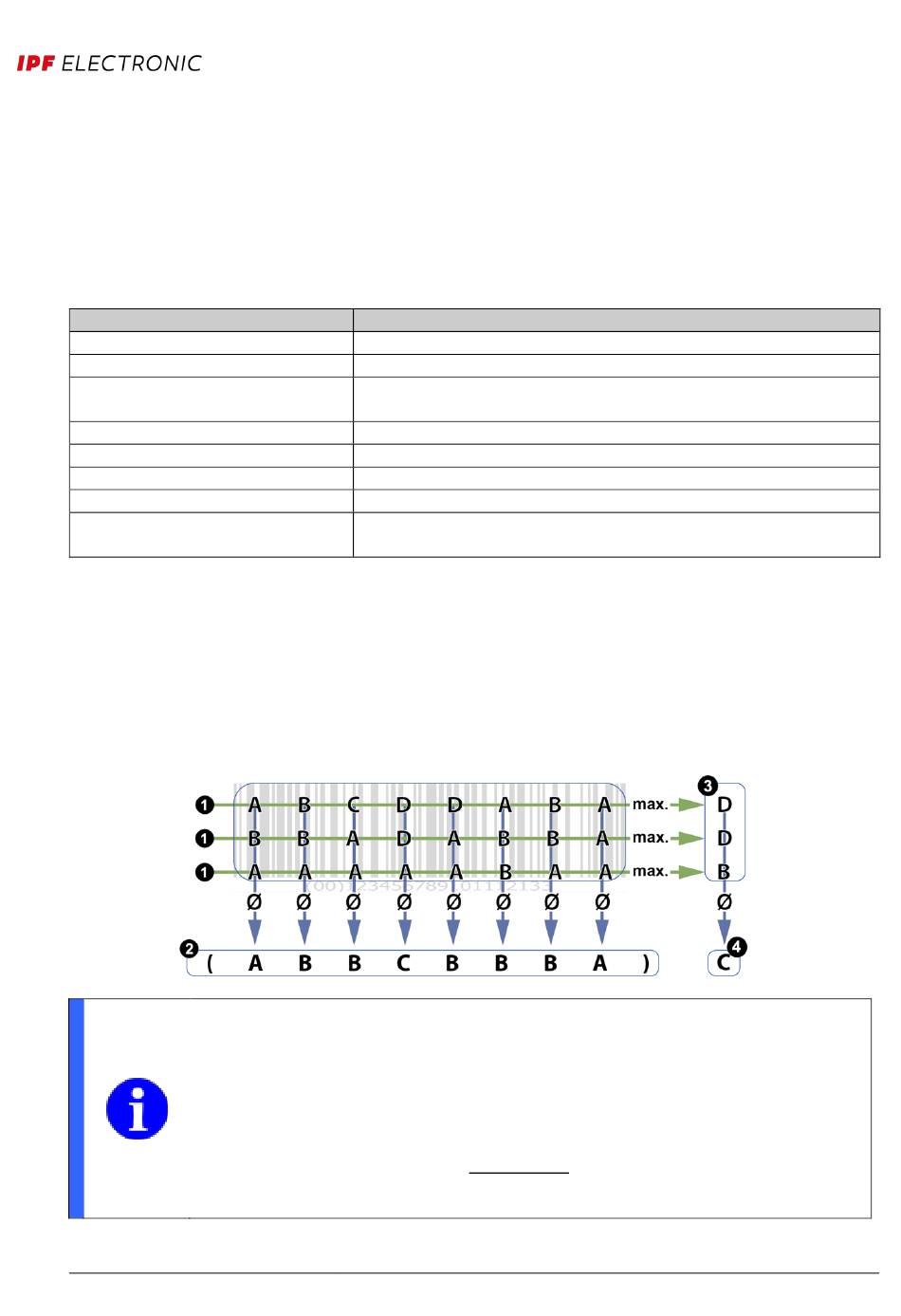

Der Barcode wird intern mit mehreren Suchstrahlen (1) abgetastet und nach den oben genannten
Qualitätsmerkmalen bewertet. Der Durchschnitt des jeweils gleichen Qualitätsmerkmals über alle
Suchstrahlen wird ermittelt und ausgegeben (2).
Weiterhin werden die jeweils schlechtesten Bewertungen (3) eines Qualitätsmerkmals pro Suchstrahl
ermittelt, deren Durchschnitt gebildet und als Gesamtqualität ausgegeben (4).
HINWEIS
Die Gesamtqualität eines Barcodes kann unter Umständen schlechter als alle einzelnen
Qualitätsmerkmale sein. Die Ursache liegt darin, dass in die Gesamtbewertung jeweils die
schlechtesten Einzelwerte (3) einfließen. Die Gesamtbewertung wird nicht aus den
Bewertungen der Qualitätsmerkmale (2) gebildet.
Sind in verschiedenen Suchstrahlen verschiedene Einzelwerte auffällig schlecht, führt
dies zu einer schlechten Gesamtqualität, ohne dass die einzelnen Qualitätsmerkmale
schlechter bewertet werden.
v2.11.0 – K11
Beschreibung
A = Code lesbar / F = Code nicht gelesen
Differenz von maximalem und minimalem Grauwert der Symbole
A = minimale Grauwert ≤ 0.5 * maximaler Grauwert
F = sonst
Minimaler Kontrast zwischen zwei Symbolelementen
Amplitude zwischen Symbolelementen
Unregelmäßigkeiten im Grauwertprofil eines Symbols
Abweichungen der Breite von Symbolelementen
Abhängig vom Codetyp, bspw. Bewertung der Breite der
Ruhezonen, Verhältnis von Symbolbreiten usw.
