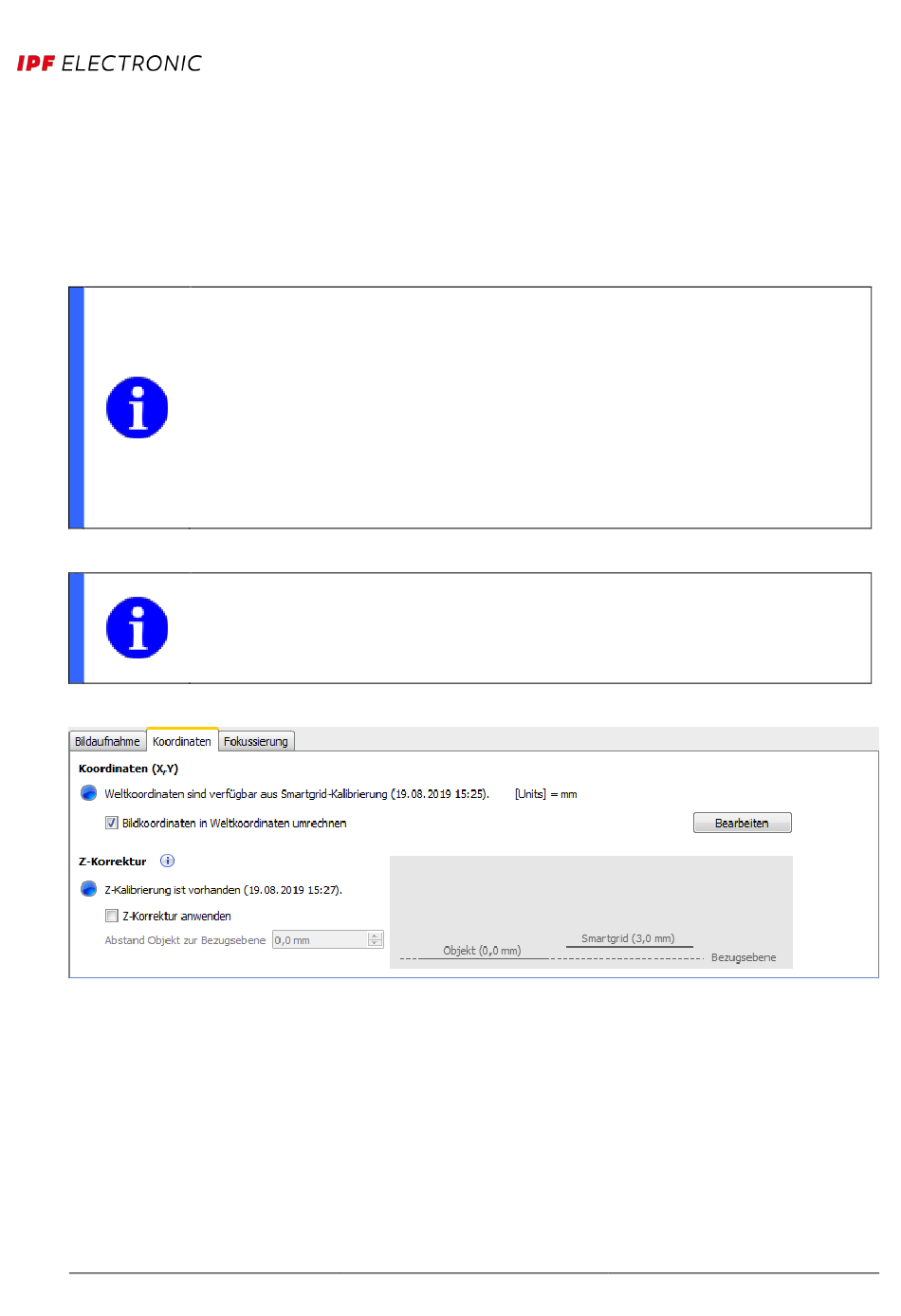

9.1.3 Koordinaten (bei aktivierter Verzeichnungskorrektur - geräteabhängig)
Mit aktivierter Verzeichnungskorrektur besteht ebenfalls die Möglichkeit, das interne Bildkoordinatensystem
(welches die Einheit Pixel hat) in ein benutzerdefiniertes Koordinatensystem umzurechnen.
Dazu ist es notwendig, die realen Koordinaten im Bild bezogen auf ein Weltkoordinatensystem mit einer
Kalibrierungsvorlage oder manuell zu kalibrieren.
HINWEIS
Zur Kalibrierung mit den Methoden Punkt und Target-Gitter und SmartGrid wird eine
Kalibrierungsvorlage benötigt.
Nach erfolgreicher Installation finden Sie die Kalibrierungsvorlagen im Verzeichnis:
<Installationspfad>\AppSuite\calibration
auf Ihrem PC.
HINWEIS
Um hier Einstellungen durchführen zu können, muss auf dem Tab Bildaufnahme die
Funktion Verzeichnungskorrektur aktivieren... aktiviert sein.
