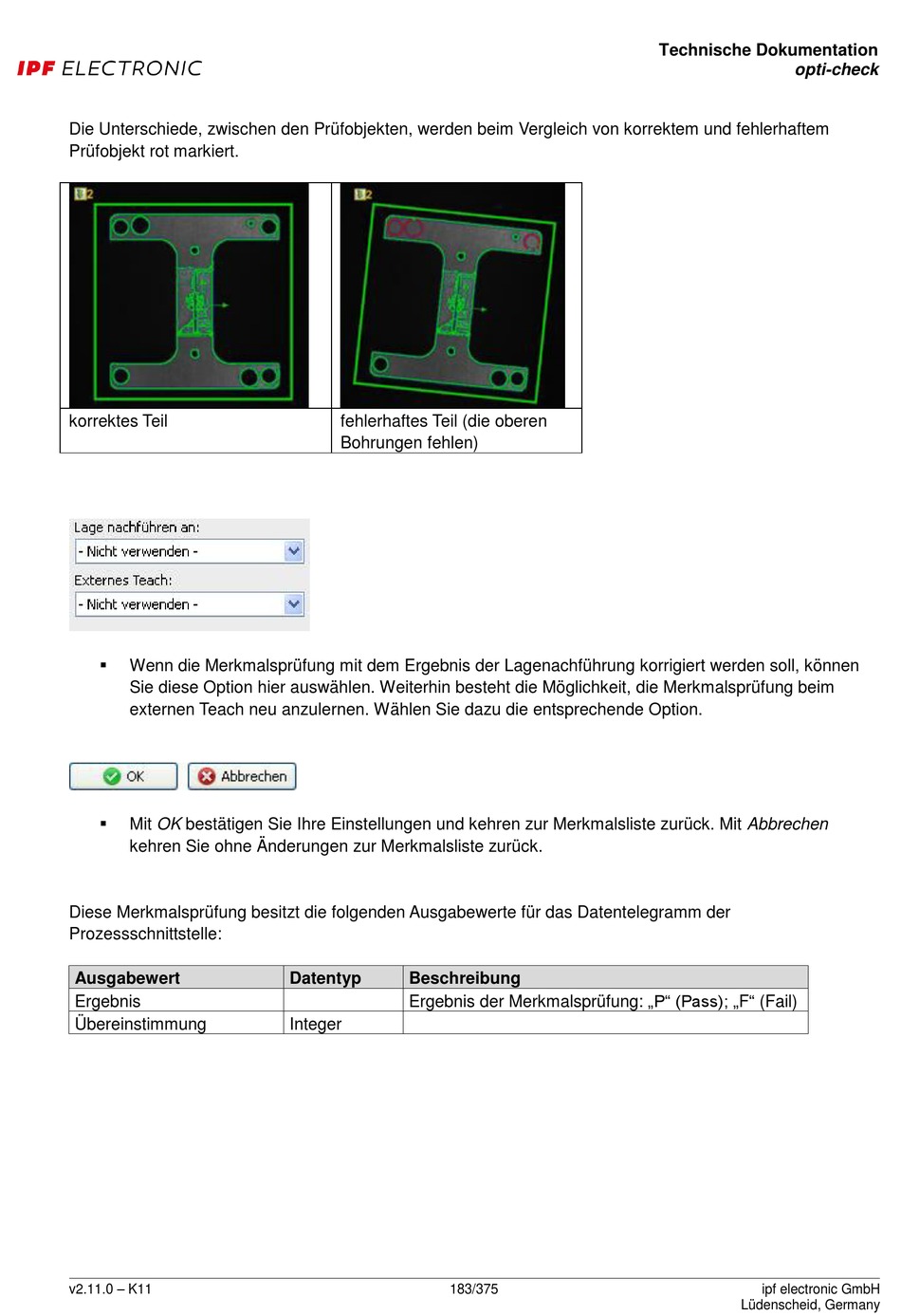

ipf electronic opti-check Technische Dokumentation Seite 183

Die Unterschiede, zwischen den Prüfobjekten, werden beim Vergleich von korrektem und fehlerhaftem
Prüfobjekt rot markiert.
korrektes Teil

Wenn die Merkmalsprüfung mit dem Ergebnis der Lagenachführung korrigiert werden soll, können
Sie diese Option hier auswählen. Weiterhin besteht die Möglichkeit, die Merkmalsprüfung beim
externen Teach neu anzulernen. Wählen Sie dazu die entsprechende Option.

Mit OK bestätigen Sie Ihre Einstellungen und kehren zur Merkmalsliste zurück. Mit Abbrechen
kehren Sie ohne Änderungen zur Merkmalsliste zurück.
Diese Merkmalsprüfung besitzt die folgenden Ausgabewerte für das Datentelegramm der
Prozessschnittstelle:
Ausgabewert
Ergebnis
Übereinstimmung
v2.11.0 – K11
fehlerhaftes Teil (die oberen
Bohrungen fehlen)
Datentyp Beschreibung
Ergebnis der Merkmalsprüfung: „P" (Pass); „F" (Fail)
Integer
