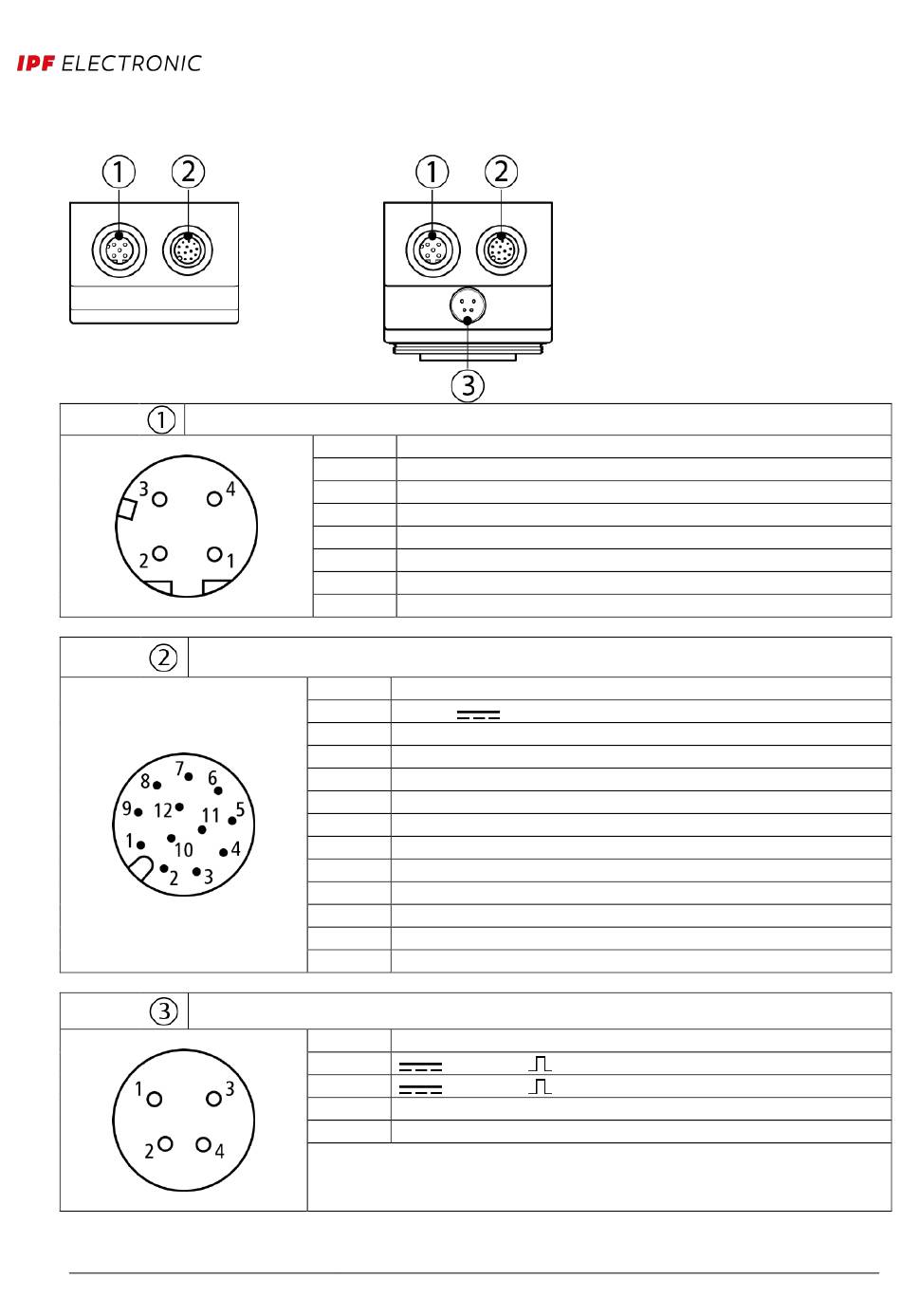

18.9 Elektrischer Anschluss (Sicht auf Gerät)
Buchse Ethernet-Schnittstelle (M12), D-codiert
Buchse Stromversorgung / Digital-I/O (M12), A-codiert
Buchse Beleuchtungsanschluss (M8), (nur OC539x2x / OC53972x / OC539x2x / OC539G2x)
v2.11.0 – K11
Pin Pinbelegung
1 TD+
2 RD+
3 TD-
4 RD-
Pin Pinbelegung
1 Power (
2 Ground
3 IN1 (Trigger)
4 OUT 1 (PTC gesichert)
5 IN 2
6 OUT 2 (PTC gesichert)
7 OUT 3 (PTC gesichert)
8 IN 3
9 OUT 4 / (RS 485+, nur OC53922X) (PTC gesichert)
10 IN 4
11 IN 5
12 OUT 5 / (RS 485-, nur OC53922X) (PTC gesichert)
Pin Pinbelegung
1 +24V bzw.
2 +12V bzw.
3 Ground
4 Flash Sync
1)
entsprechend Spannungsversorgung
Spannungsausgänge per Software konfigurierbar
373/375
24 V ± 25 %)
+48V Flash
+24V Flash
1)
, (100 mA PNP)
