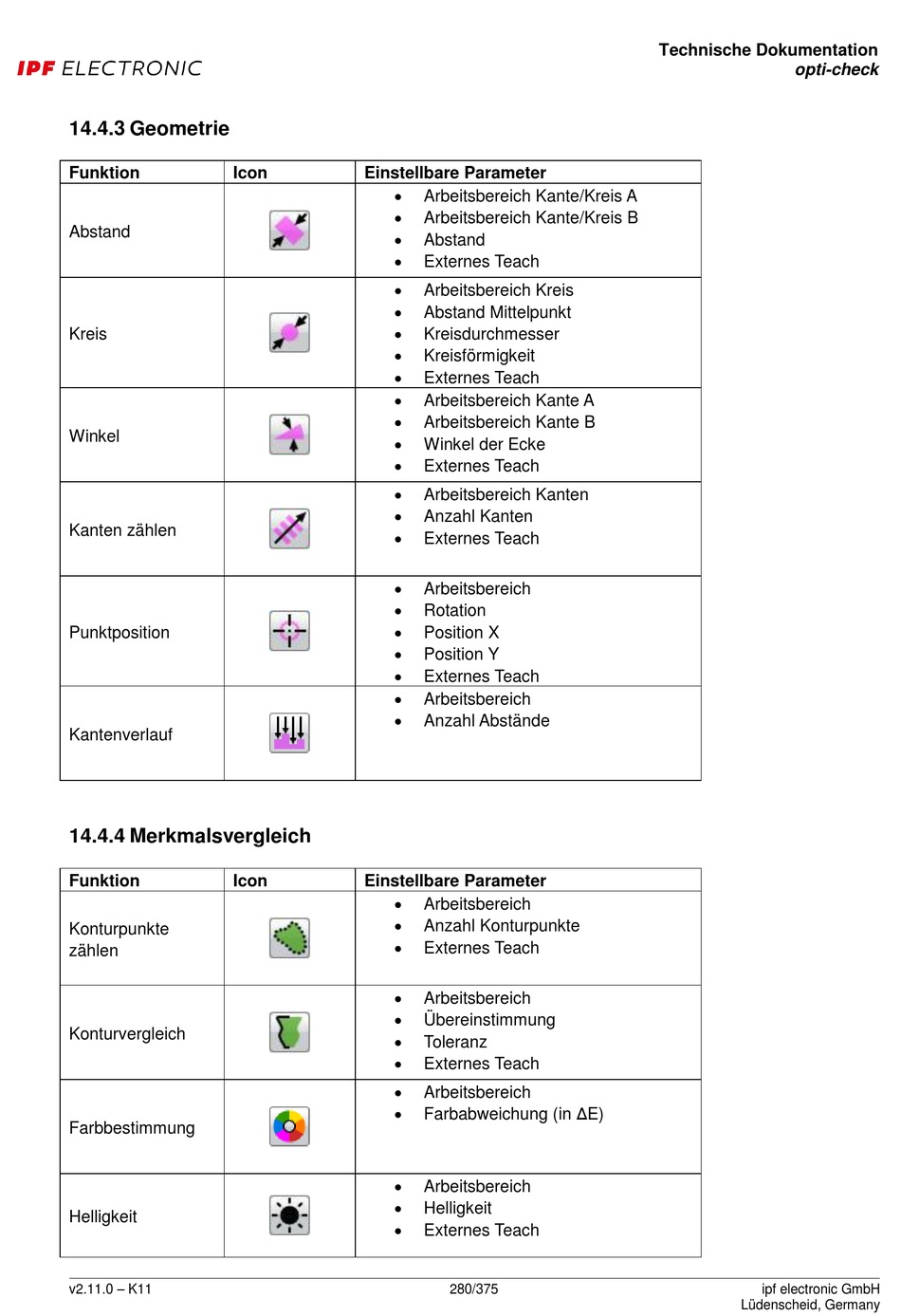

14.4.3 Geometrie

Funktion Icon
Abstand
Kreis
Winkel
Kanten zählen
Punktposition
Kantenverlauf

14.4.4 Merkmalsvergleich

Funktion Icon
Konturpunkte
zählen
Konturvergleich
Farbbestimmung
Helligkeit
v2.11.0 – K11
Einstellbare Parameter

Arbeitsbereich Kante/Kreis A

Arbeitsbereich Kante/Kreis B

Abstand

Externes Teach

Arbeitsbereich Kreis

Abstand Mittelpunkt

Kreisdurchmesser

Kreisförmigkeit

Externes Teach

Arbeitsbereich Kante A

Arbeitsbereich Kante B

Winkel der Ecke

Externes Teach

Arbeitsbereich Kanten

Anzahl Kanten

Externes Teach

Arbeitsbereich

Rotation

Position X

Position Y

Externes Teach

Arbeitsbereich

Anzahl Abstände
Einstellbare Parameter

Arbeitsbereich

Anzahl Konturpunkte

Externes Teach

Arbeitsbereich

Übereinstimmung

Toleranz

Externes Teach

Arbeitsbereich

Farbabweichung (in ΔE)

Arbeitsbereich

Helligkeit

Externes Teach
