Installation

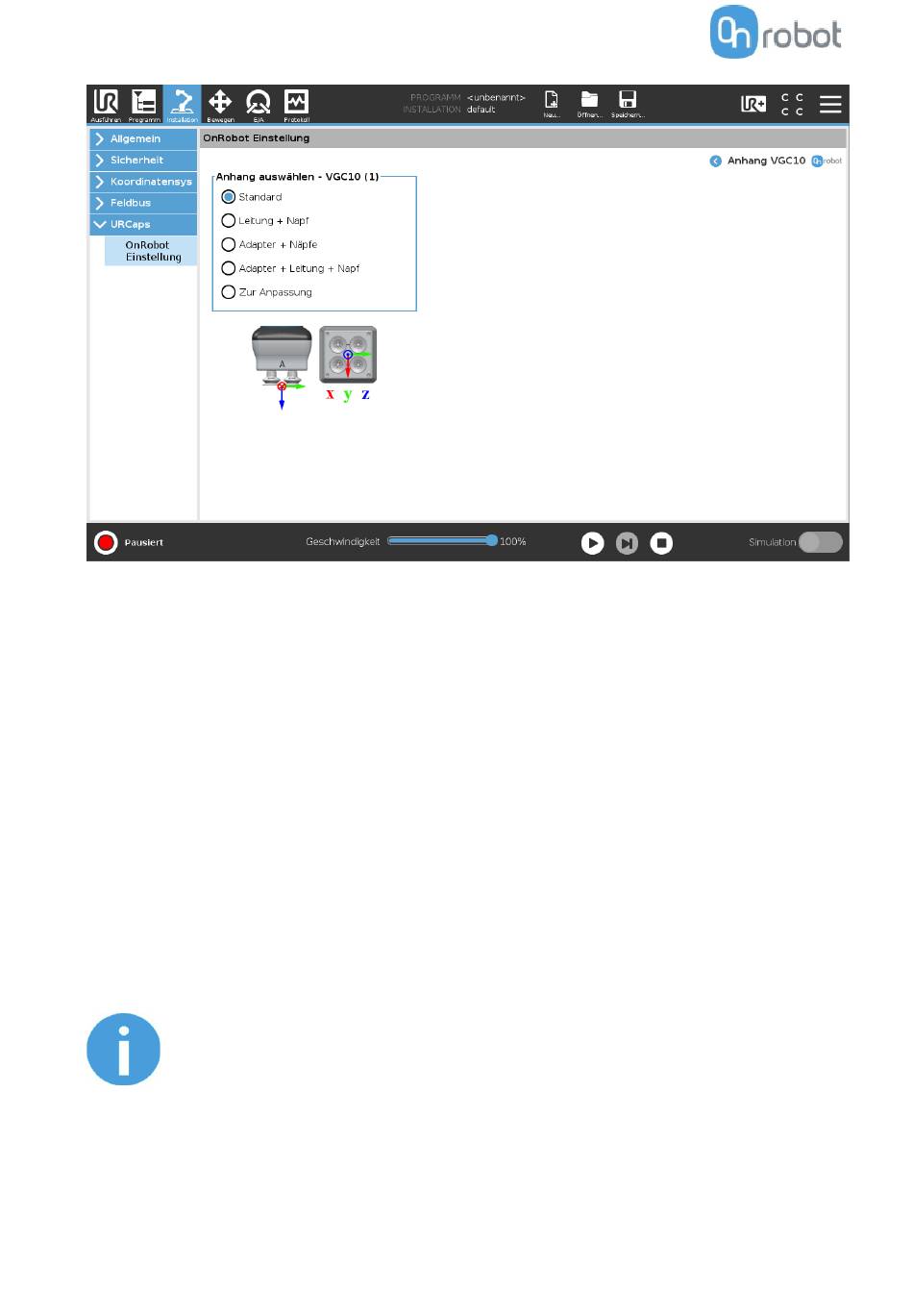

Hier kann die tatsächliche Halterung ausgewählt werden um den TCP richtig einzustellen. Die
verschiedenen Optionen sind:
• Standard: Gerät mit nur vier Saugnäpfen; diese Auswahl stellt den TCP auf den Mittelpunkt des
Endes der Saugnäpfe ein (s. untenstehende Tabelle).
• Leitung + Napf: Gerät mit Verlängerungsrohr mit einem Saugnapf an der rechten Seite; der
Buchstabe A dient als Referenz. Diese Auswahl stellt den TCP auf das Ende des Saugnapfes auf dem
Verlängerungsrohr ein (s. untenstehende Tabelle).
• Adapter + Näpfe: Gerät mit einem Adapter mit Saugnäpfen; dieses Adapter ermöglicht mehrere
Konfiguration. Diese Auswahl stellt den TCP auf den Mittelpunkt des Endes der Saugnäpfe ein und
bezieht auch die Höhe des Adapters mit ein (s. untenstehende Tabelle).
• Adapter + Leitung + Napf: Gerät mit Adapter mit Verlängerungsrohr in der Mitte mit einem
Saugnapf; Diese Auswahl stellt den TCP auf das Ende des Saugnapfes auf dem Verlängerungsrohr
ein (s. untenstehende Tabelle).
• Zur Anpassung: Gerät ohne Aufsätze; diese Auswahl stellt den TCP auf den Mittelpunkt der
Unterseite des Geräts ein (s. untenstehende Tabelle). Diese Option ist nützlich, wenn der Nutzer
eine individuell angepasste Konfiguration verwendet und, um den Versatz des TCP zu bearbeiten,
mit einer Referenz am Ende des Geräts ohne Aufsätze beginnen will.
HINWEIS:
Ein größerer Durchfluss kann erreicht werden, indem beide Kanäle
kombiniert werden, falls das Adapter um 90° gedreht montiert wird, wie
im untenstehenden Bild gezeigt. Weitere Informationen finden Sie im
Unterabschnitt Adapterplatte.
•
